Van P40 6 Tay Ren 21mm – Van Phân Phối Thủy Lực 6 Cần 40L/Phút

Van P40 6 tay ren 21mm là dòng van phân phối thủy lực điều khiển bằng tay, gồm 6 tay gạt giúp điều khiển nhiều xi lanh hoặc cơ cấu thủy lực trên cùng một hệ thống. Van thuộc dòng P40, có lưu lượng làm việc khoảng 40 lít/phút, thiết kế dạng khối chắc chắn, thao tác đơn giản và được sử dụng phổ biến trên máy nông nghiệp, máy công trình, xe chuyên dụng, máy ép và các hệ thống thủy lực nhiều cơ cấu.

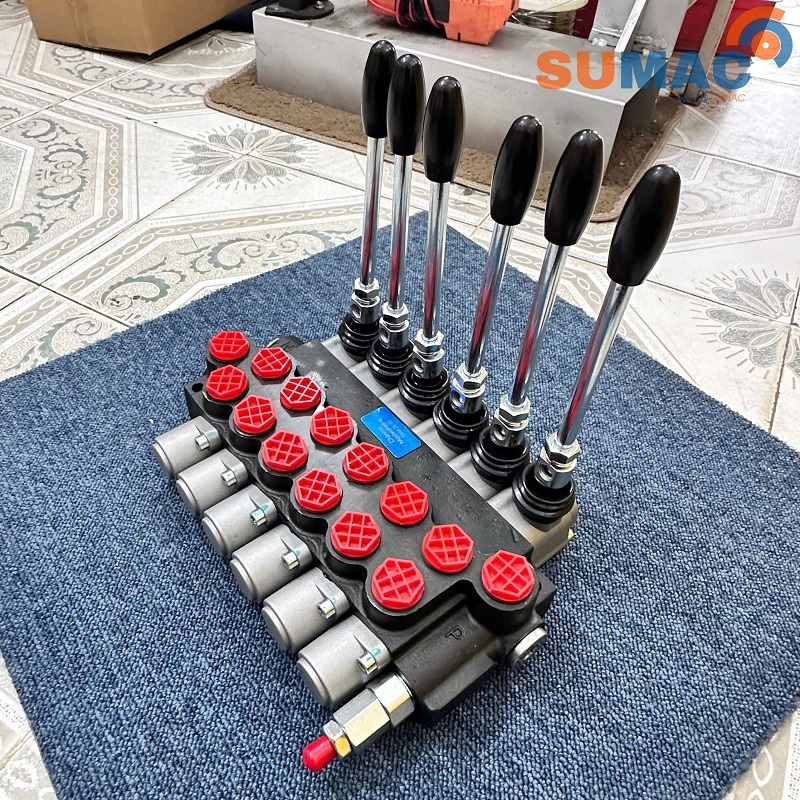

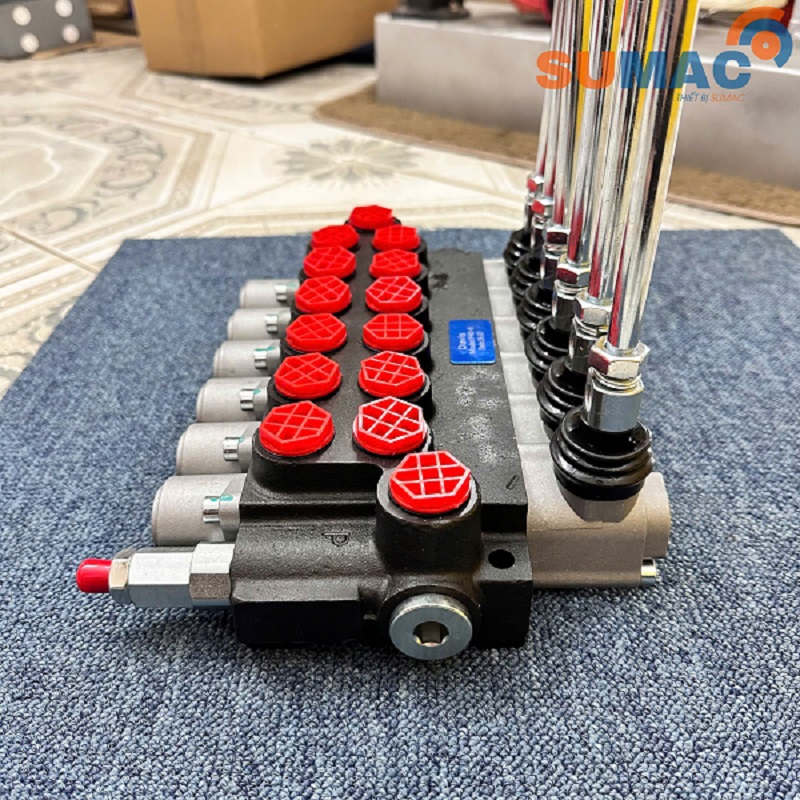

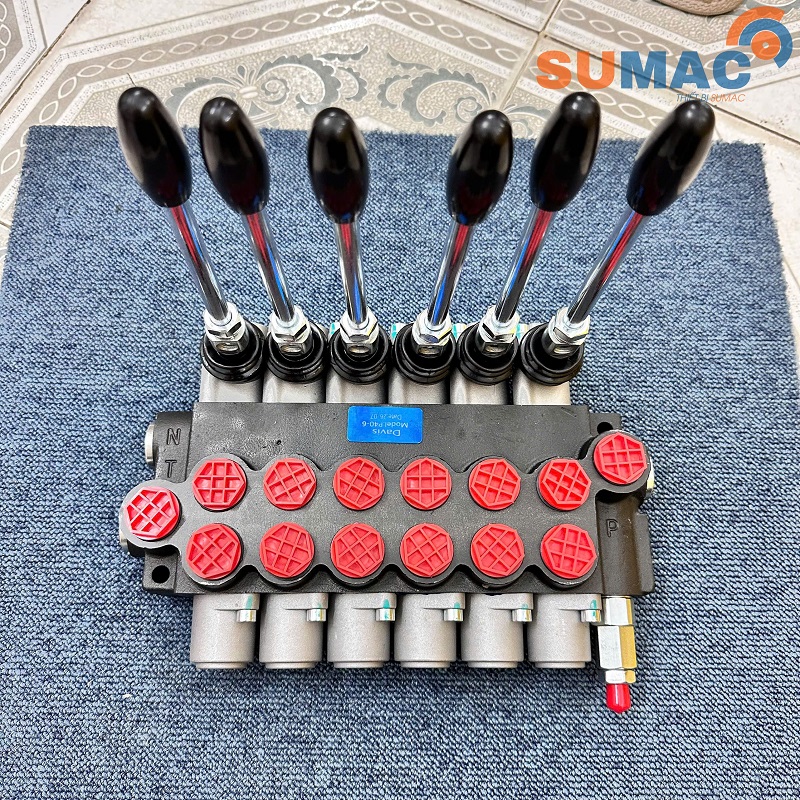

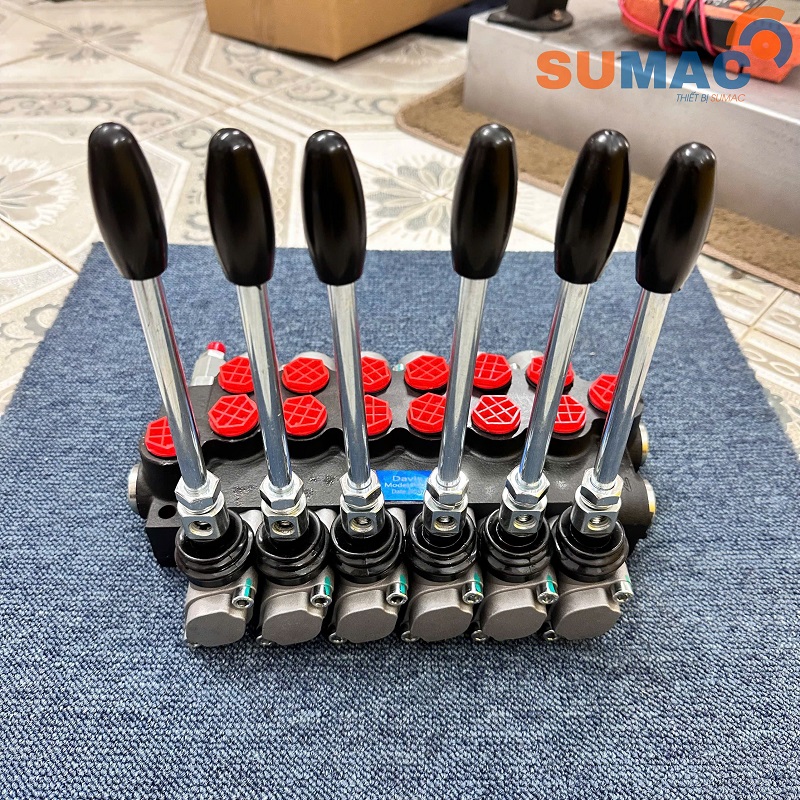

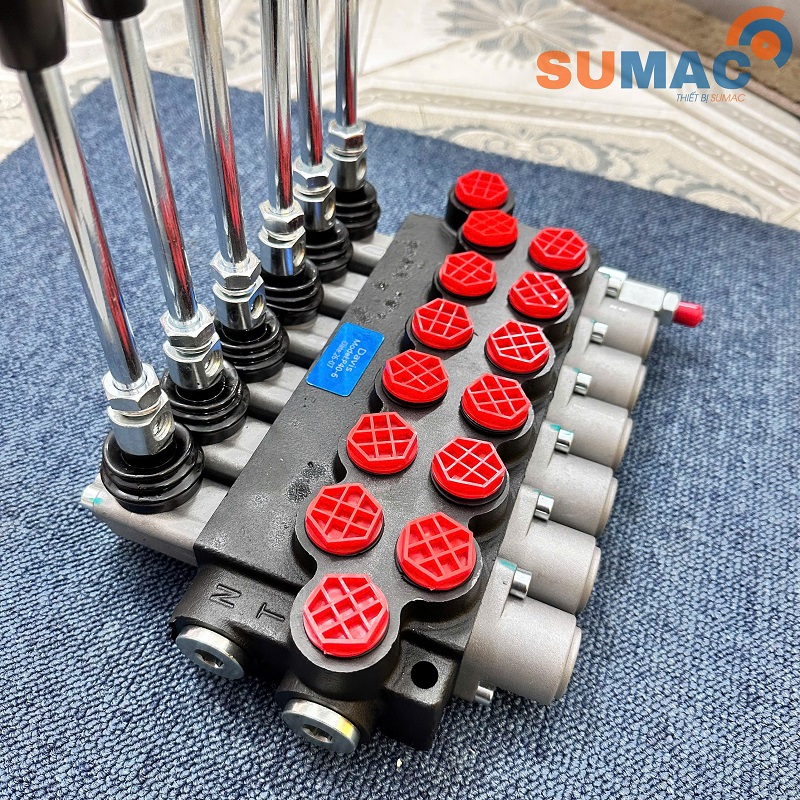

Sản phẩm trong hình là loại P40 6 tay, thân van liền khối, 6 cần điều khiển riêng biệt và các cổng dầu làm việc bố trí thuận tiện cho việc đấu nối.

Van có 6 tay gạt độc lập, tương ứng với 6 cụm con trượt bên trong thân van. Mỗi tay có thể điều khiển một chức năng riêng của máy.

Thông số van P40 6 tay ren 21mm

Cấu tạo van P40 6 tay ren 21mm

1. Thân van P40

Thân van được thiết kế dạng khối liền, bên trong gia công các đường dẫn dầu và vị trí lắp con trượt. Kiểu kết cấu này giúp :

- Van chắc chắn.

- Chịu áp lực tốt.

- Giảm số lượng đường ống trung gian.

- Hạn chế rò rỉ dầu tại các mối ghép.

- Dễ bố trí trên máy.

2. Sáu tay điều khiển

Van có tổng cộng 6 tay gạt, mỗi tay điều khiển một con trượt riêng.

Người vận hành có thể gạt tay theo hai hướng để thay đổi chiều dòng dầu cấp tới cơ cấu chấp hành.

3. Con trượt van

Bên trong mỗi ngăn van có một con trượt thực hiện nhiệm vụ đóng, mở hoặc đảo hướng dòng dầu.

Khi tay gạt thay đổi vị trí, con trượt di chuyển và kết nối các đường dầu P, T, A, B theo sơ đồ thiết kế của van.

4. Cổng dầu P

P – Pressure là cổng dầu áp suất từ bơm thủy lực đi vào van.

5. Cổng dầu T

T – Tank là đường dầu hồi từ van trở về thùng chứa dầu thủy lực.

6. Các cổng A và B

A và B là các cổng làm việc nối tới hai đường dầu của xi lanh hai chiều hoặc cơ cấu thủy lực tương ứng.

Với van 6 tay, mỗi ngăn điều khiển có cặp đường dầu làm việc riêng.

Nguyên lý hoạt động của van P40 6 tay

Nguyên lý hoạt động của van chia dầu P40 6 tay dựa trên sự dịch chuyển của các con trượt bên trong thân van.

Bơm cấp dầu vào P → tay gạt dịch chuyển con trượt → dầu được phân phối sang A hoặc B → cơ cấu thủy lực chuyển động → dầu hồi về T.

Ưu điểm của van P40 6 tay

Điều khiển 6 chức năng trên cùng một van

Ưu điểm nổi bật nhất của P40 6 tay là khả năng tích hợp nhiều chức năng điều khiển trên cùng một thân van.

Điều này giúp hệ thống gọn hơn so với việc sử dụng nhiều van đơn riêng biệt.

Lưu lượng khoảng 40 lít/phút

Dòng P40 phù hợp với nhiều hệ thống thủy lực có lưu lượng vừa và nhỏ.

Điều khiển bằng tay đơn giản

Không cần hệ thống điện điều khiển phức tạp. Người sử dụng có thể trực tiếp thao tác thông qua các cần gạt.

Kết cấu van liền khối

Thiết kế monoblock giúp cụm van: gọn gàng, chắc chắn , dễ lắp đặt.

Ren 21mm dễ đấu nối

Phiên bản van P40 6 tay ren 21mm phù hợp với các hệ thống đang sử dụng đầu nối và dây tuy ô thủy lực có kích thước tương ứng.

Ứng dụng của Van P40 6 tay

- Máy nông nghiệp: Máy kéo , Máy xúc nông nghiệp , Máy thu hoạch , Máy nâng hạ và các thiết bị nông nghiệp tự chế.

- Máy công trình: Máy xúc mini , Máy đào nhỏ , Xe nâng , Xe chuyên dụng , Cơ cấu nâng – hạ và kẹp thủy lực.

- Máy ép thủy lực: điều khiển xi lanh ép , xi lanh nâng , xi lanh đẩy sản phẩm , xi lanh kẹp hoặc các cơ cấu phụ.

- Xe ben và xe chuyên dụng: điều khiển nâng thùng , mở cửa , kẹp giữ hoặc các cơ cấu thủy lực khác.

- Bộ nguồn thủy lực nhiều xi lanh: phù hợp với hệ thống cần gom nhiều chức năng điều khiển vào một cụm van.

- Máy cơ khí và dây chuyền tự động: điều khiển các chuyển động tiến – lùi , nâng – hạ , kẹp – nhả , đóng – mở.

Cách chọn van P40 6 tay phù hợp

Xác định số cơ cấu cần điều khiển:

Van P40 6 tay phù hợp với hệ thống cần điều khiển nhiều chuyển động, tối đa khoảng 6 cơ cấu độc lập tùy sơ đồ lắp đặt.

Kiểm tra lưu lượng bơm:

Dòng P40 phù hợp với các hệ thống có lưu lượng ở nhóm khoảng 40 L/phút. Nếu lưu lượng bơm lớn hơn nhiều, nên cân nhắc dòng van có khả năng lưu lượng cao hơn.

Kiểm tra kích thước ren:

Với loại ren 21mm, cần đo thực tế đường kính và kiểm tra bước ren, đặc biệt ở các cổng P, T, A và B để tránh chọn sai đầu nối.

Xác định áp suất hệ thống:

Áp suất làm việc của van phải phù hợp với áp suất của bơm và toàn bộ hệ thống thủy lực.
