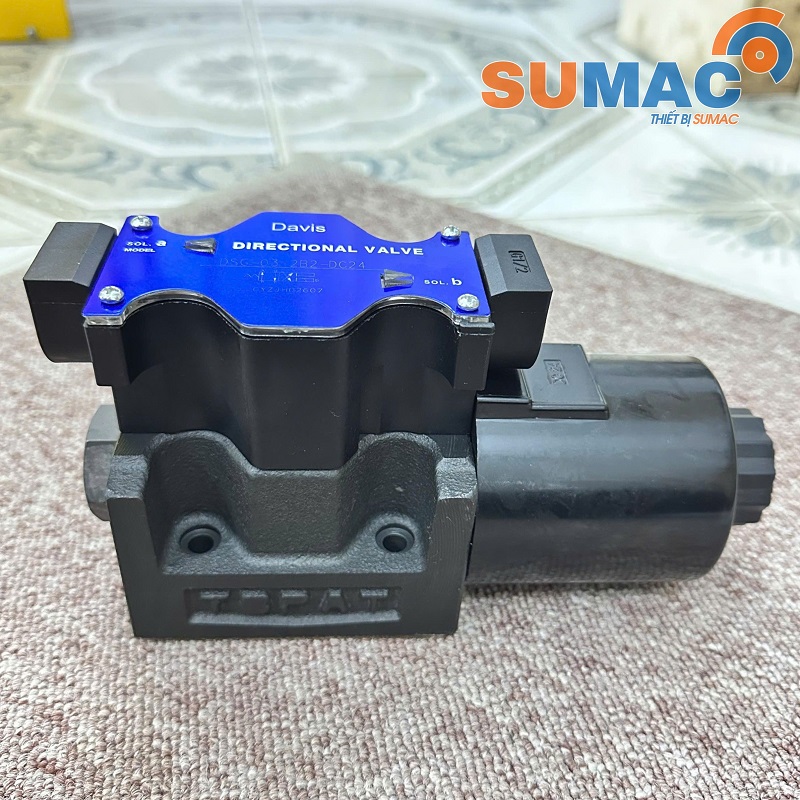

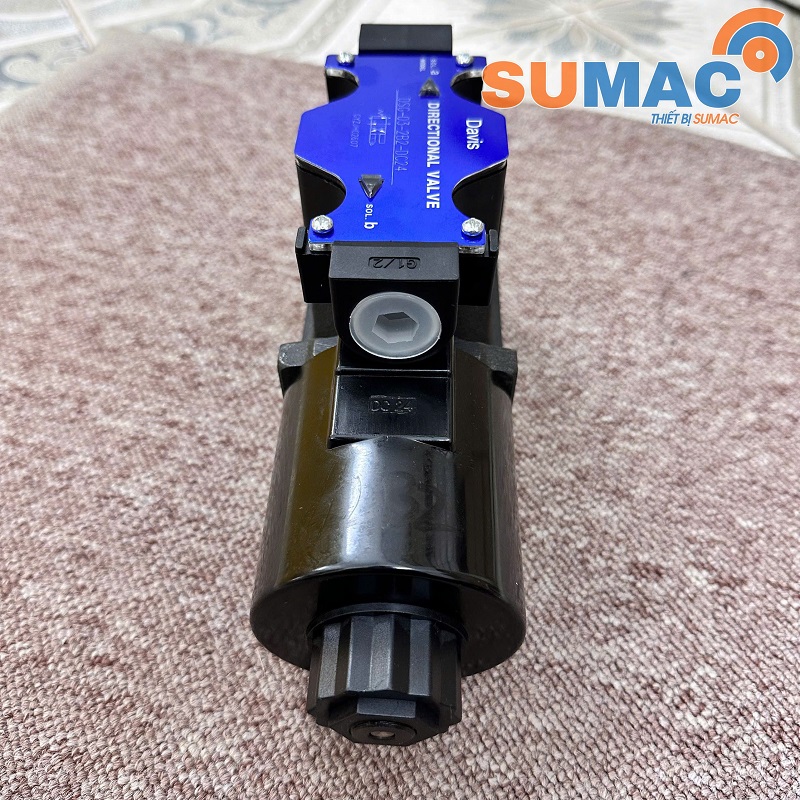

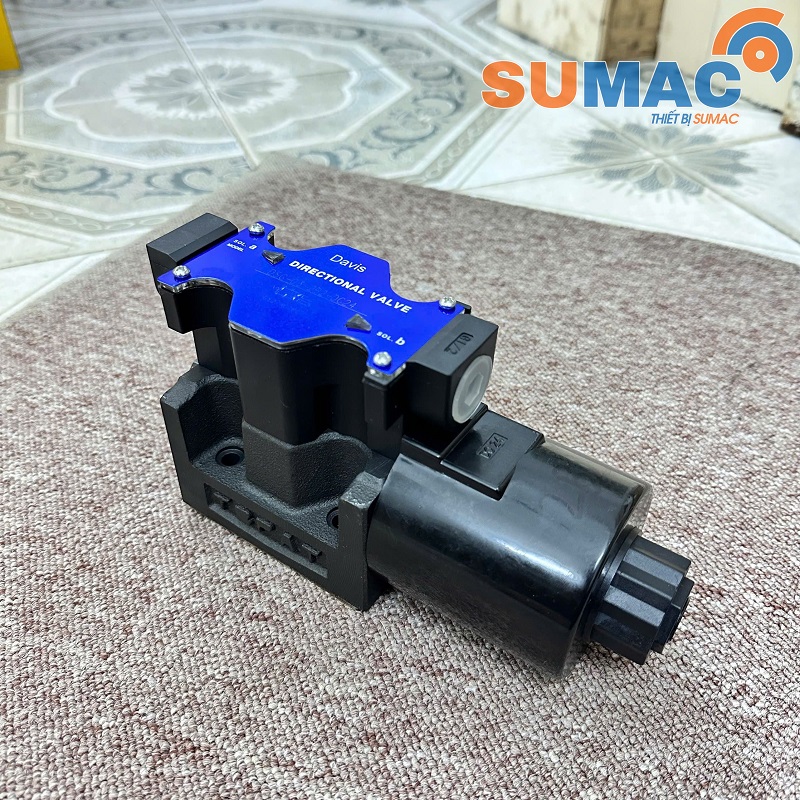

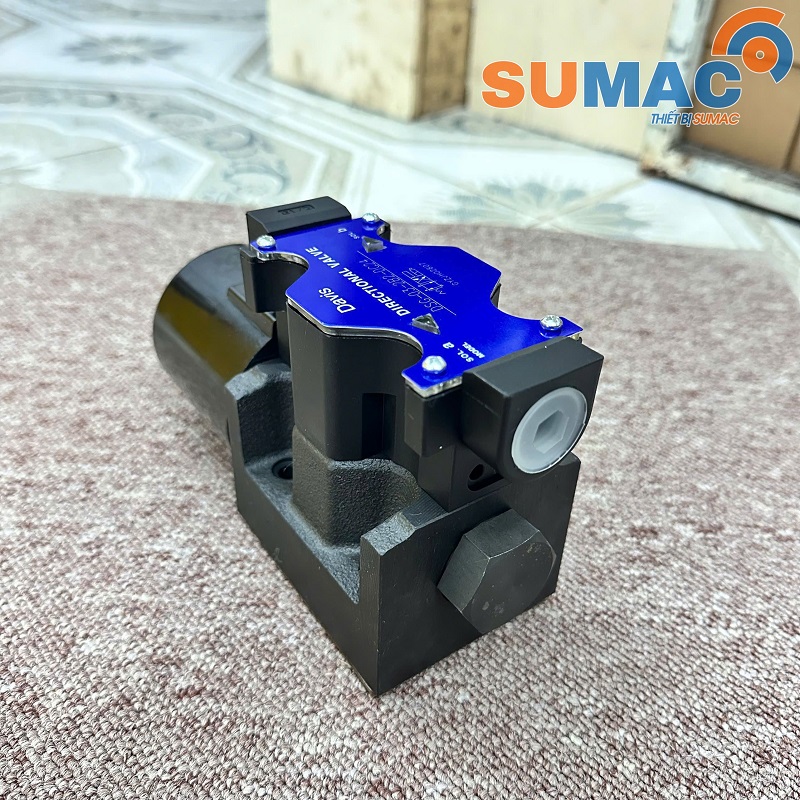

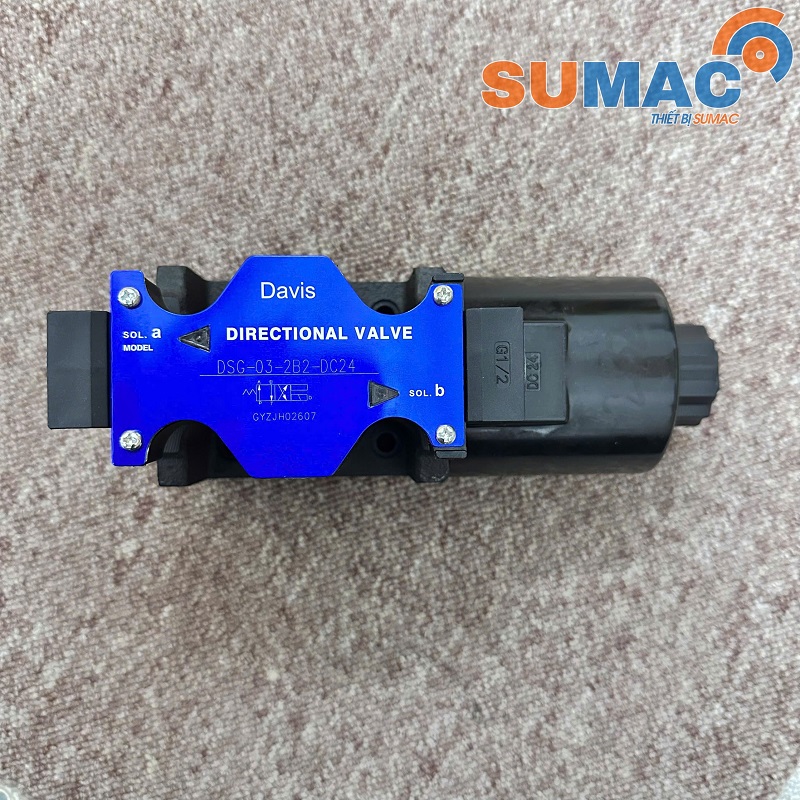

Van điện từ DSG-03-2B2-DC24 – Van đảo chiều thủy lực dùng điện 24V

Van điện từ DSG-03-2B2-DC24 là van đảo chiều thủy lực điều khiển bằng điện áp 24V, được sử dụng để đóng/mở và thay đổi hướng dòng dầu trong hệ thống thủy lực. Van phù hợp cho máy ép, bộ nguồn thủy lực, máy công nghiệp và nhiều hệ thống tự động hóa cần điều khiển chính xác, nhanh và ổn định.

DSG-03-2B2-DC24 có áp suất định mức 25 MPa / 250 bar , đáp ứng tốt các hệ thống thủy lực công nghiệp có áp suất làm việc cao.

Thông số kỹ thuật van DSG-03-2B2-DC24

Cấu tạo van điện từ DSG-03-2B2 24V

Van gồm các bộ phận chính như:

- Thân van: được chế tạo chắc chắn, bên trong có các đường dẫn dầu và khoang làm việc của con trượt.

- Con trượt van: di chuyển bên trong thân van để thay đổi sự kết nối giữa các cửa dầu.

- Cuộn coil điện từ 24V DC: tạo lực điện từ khi được cấp điện để điều khiển chuyển động của lõi và con trượt.

- Lõi điện từ: truyền lực từ coil đến cơ cấu con trượt.

- Lò xo hồi: đưa con trượt trở lại trạng thái ban đầu khi ngắt điện.

- Gioăng và phớt làm kín: hạn chế rò rỉ dầu và giúp van duy trì khả năng làm việc ổn định.

- Các cửa dầu: kết nối van với bơm, thùng dầu và cơ cấu chấp hành trong hệ thống.

Nguyên lý hoạt động của DSG-03-2B2-DC24

Van DSG-03-2B2-DC24 là van đảo chiều điện từ 2 vị trí, hồi vị bằng lò xo, sử dụng cuộn coil 24V DC. Van hoạt động nhờ sự kết hợp giữa lực điện từ và lực đàn hồi của lò xo.

- Khi chưa cấp điện: lò xo giữ con trượt (spool) ở vị trí ban đầu, các cửa dầu P, T, A, B được nối theo trạng thái mặc định của spool 2B2.

- Khi cấp điện 24V DC: cuộn coil tạo từ trường, kéo lõi điện từ làm con trượt dịch chuyển. Các đường dầu trong van được chuyển đổi để đưa dầu đến cửa làm việc tương ứng, từ đó điều khiển xi lanh hoặc motor thủy lực chuyển động.

- Khi ngắt điện: từ trường mất đi, lò xo đẩy con trượt trở về vị trí ban đầu và dòng dầu trở lại trạng thái ban đầu.

Nhờ cơ chế này, van phù hợp cho các hệ thống cần đảo chiều dòng dầu, điều khiển xi lanh tiến – lùi và đóng/mở bằng nút nhấn, relay hoặc PLC.

Ứng dụng của van DSG-03-2B2-DC24

Van điện từ DSG-03-2B2 dùng điện 24V được sử dụng phổ biến trong:

     - Máy ép thủy lực: điều khiển hành trình lên – xuống của xi lanh.

     - Bộ nguồn thủy lực: điều khiển hướng dầu từ bơm tới cơ cấu chấp hành.

     - Máy nâng hạ: điều khiển các chuyển động nâng, hạ hoặc giữ tải.

     - Máy công cụ: điều khiển bàn máy, cơ cấu kẹp và xi lanh.

     - Máy sản xuất tự động: nhận tín hiệu từ PLC để điều khiển cơ cấu thủy lực.

     - Máy đóng gói và máy chế tạo: điều khiển cơ cấu ép, đẩy, kẹp hoặc giữ.

     - Dây chuyền sản xuất: dùng trong các cụm điều khiển thủy lực tự động.

     - Thiết bị cơ khí công nghiệp: điều khiển xi lanh và mô tơ thủy lực tùy theo sơ đồ hệ thống.

Ưu điểm của van điện từ DSG-03-2B2 24V

- Điện áp 24V DC phổ biến: dễ kết nối với nguồn điều khiển, PLC và tủ điện công nghiệp.

- Điều khiển nhanh: tín hiệu điện cho phép chuyển trạng thái van nhanh, thuận tiện cho hệ thống tự động.

- Áp suất làm việc cao: áp suất định mức theo nhãn sản phẩm lên tới 25 MPa – 250 bar.

- Kết cấu chắc chắn: thích hợp sử dụng trong môi trường máy móc công nghiệp.

- Dễ tích hợp: có thể lắp trong cụm van, bộ nguồn thủy lực hoặc hệ thống điều khiển tự động.

- Ứng dụng rộng: sử dụng được trong nhiều loại máy ép, máy nâng, máy công nghiệp và dây chuyền sản xuất.

Cách lựa chọn van DSG-03-2B2-DC24

Khi lựa chọn van, cần kiểm tra đúng các yếu tố:

        - Mã van: DSG-03-2B2.

        - Điện áp coil: phải đúng DC24V.

        - Kiểu con trượt: lựa chọn đúng mã 2B2 theo yêu cầu mạch thủy lực.

        - Áp suất hệ thống: không vượt quá giới hạn làm việc của van.

        - Lưu lượng dầu: cần phù hợp với kích thước van và yêu cầu của hệ thống.

        - Kiểu đế lắp: kiểm tra vị trí các cửa dầu và chuẩn lắp ghép.

        - Chức năng cần điều khiển: xác định van dùng cho xi lanh, mô tơ hoặc cơ cấu chấp hành nào.
