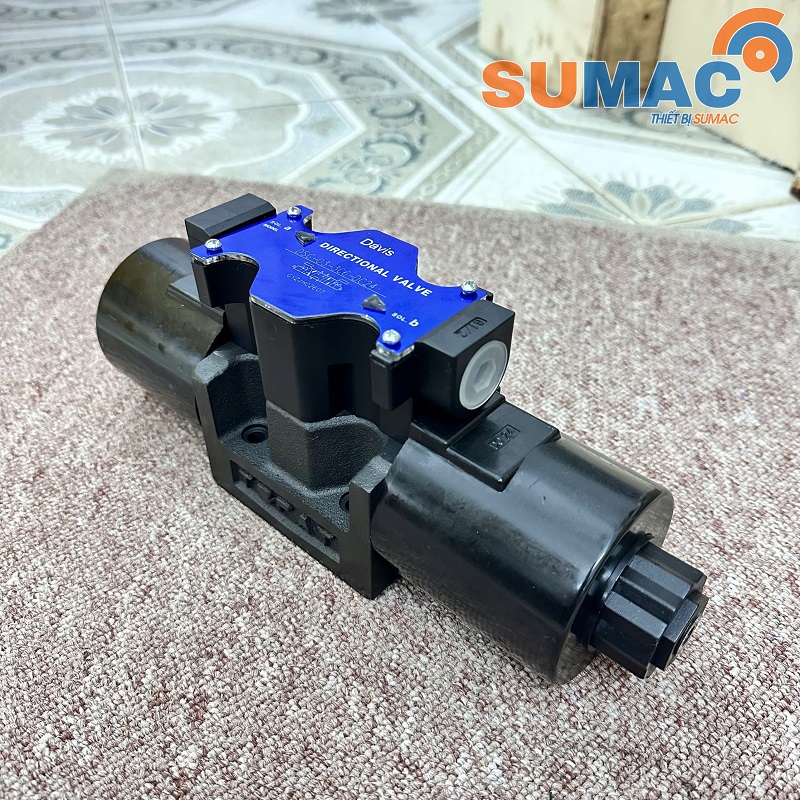

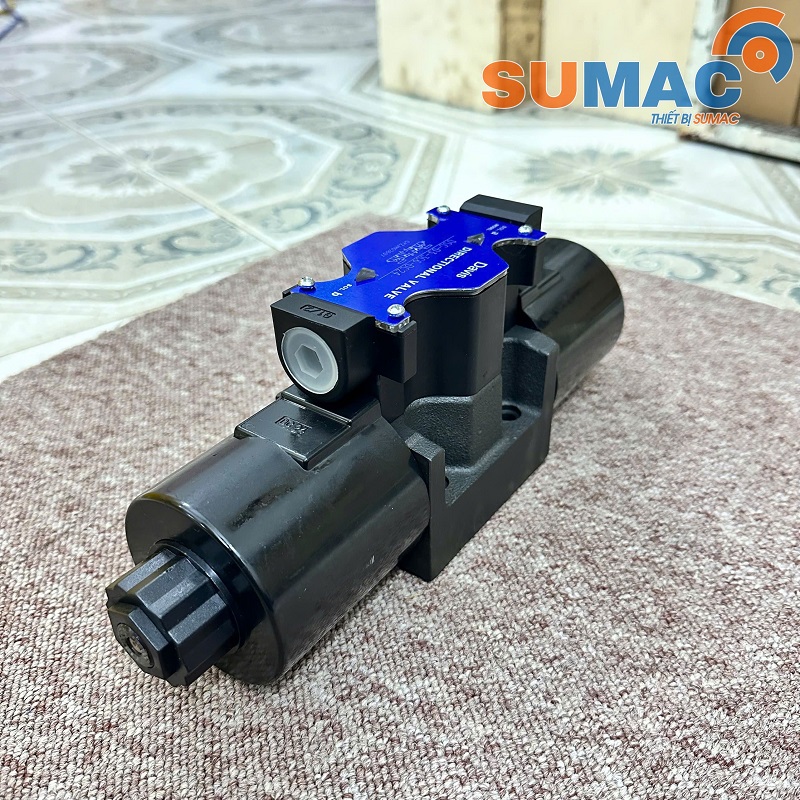

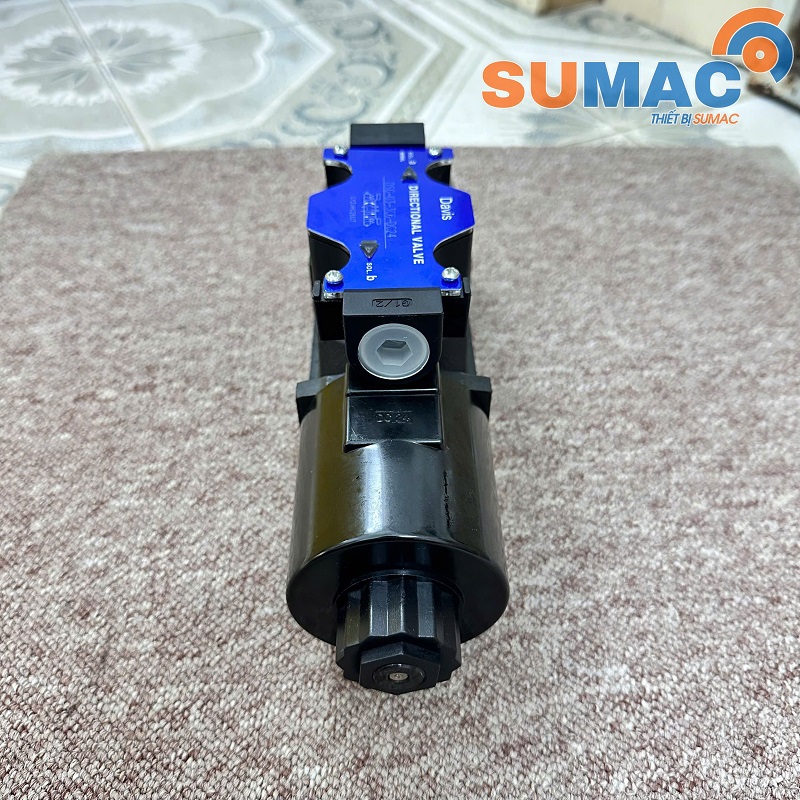

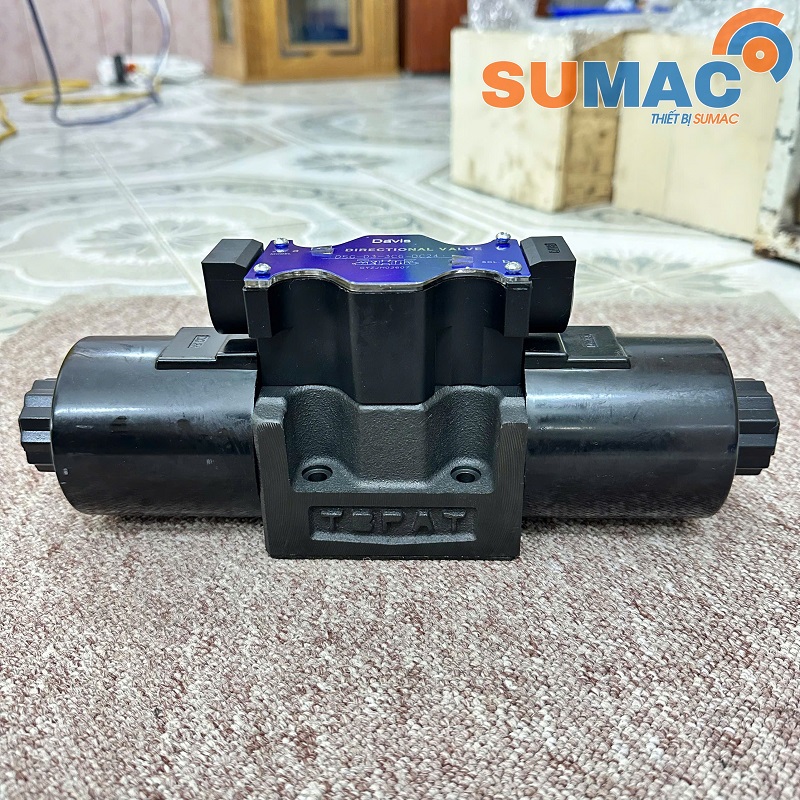

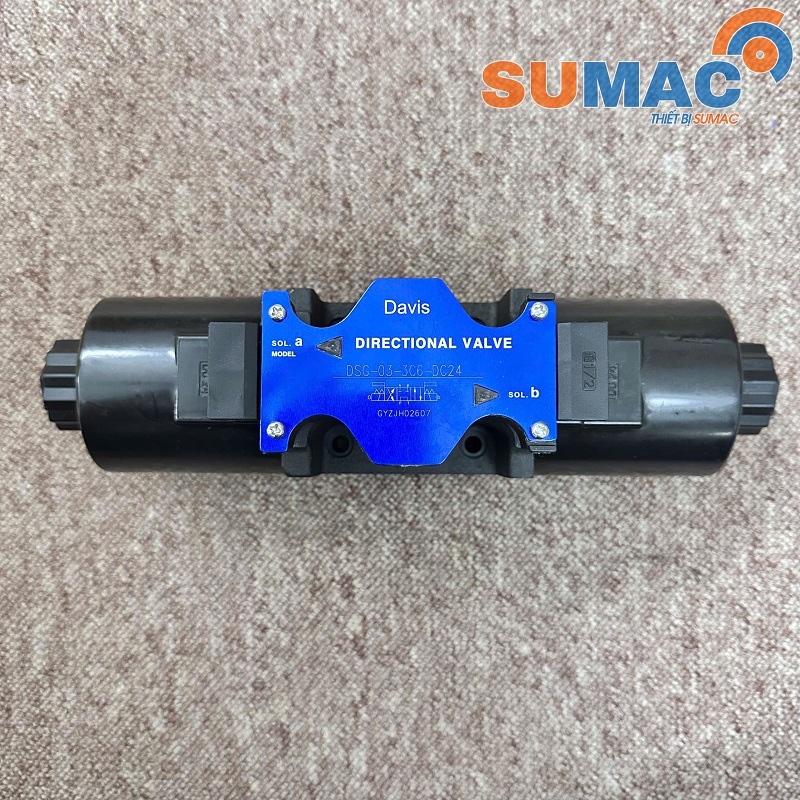

Van điện từ DSG-03-3C6 24V – Van đảo chiều thủy lực DC24V

Van điện từ DSG-03-3C6 24V là van phân phối thủy lực điều khiển bằng điện từ, có chức năng đóng mở, phân phối và đảo chiều dòng dầu trong hệ thống. Van thuộc dòng DSG-03, sử dụng nguồn điện DC24V, kiểu con trượt 3C6, thiết kế 4 cửa – 3 vị trí – 2 đầu điện từ, điện áp DC24V và áp suất định mức 25 MPa tương đương khoảng 250 bar. Phù hợp để điều khiển xi lanh, mô tơ thủy lực và các cơ cấu chấp hành.

Thông số kỹ thuật van DSG-03-3C6 DC24V

Cấu tạo van điện từ DSG-03-3C6 24V

Van gồm các bộ phận chính:

- Thân van: chứa các cửa dầu P, T, A và B.

- Con trượt 3C6: thay đổi đường dẫn dầu theo từng vị trí.

- Hai cuộn điện SOL.a và SOL.b: sử dụng nguồn DC24V.

- Lò xo hồi vị: đưa con trượt về vị trí trung tâm khi mất điện.

- Lõi từ và ty đẩy: truyền lực từ coil tới con trượt.

- Gioăng, O-ring: làm kín và hạn chế rò rỉ dầu.

Nguyên lý hoạt động van DSG-03-3C6 24V

Van hoạt động bằng cách cấp điện 24V cho 2 cuộn coil để thay đổi hướng dòng dầu:

- Khi không cấp điện: Van ở vị trí giữa, P thông T, A và B đóng, giúp dầu hồi về thùng và giữ cơ cấu chấp hành tại vị trí.

- Cấp điện coil A: Dầu từ P → A, dầu từ B → T, làm xi lanh chuyển động theo một chiều.

- Cấp điện coil B: Dầu từ P → B, dầu từ A → T, làm xi lanh chuyển động theo chiều ngược lại.

Chức năng của van DSG-03-3C6 24V

Van có các chức năng chính:

- Điều khiển xi lanh tiến – lùi.

- Điều khiển cơ cấu nâng – hạ.

- Đảo chiều mô tơ thủy lực.

- Đóng mở và phân phối dòng dầu.

- Xả tải bơm khi van ở trung vị.

- Giữ cơ cấu chấp hành tại vị trí khi A và B bị khóa.

Ứng dụng của van DSG-03-3C6 DC24V

Van được sử dụng phổ biến trong:

- Máy ép chữ H, máy ép 4 trụ.

- Máy ép kiện, máy ép phế liệu.

- Bộ nguồn và trạm nguồn thủy lực.

- Xi lanh thủy lực hai chiều.

- Máy nâng hạ.

- Máy chấn, máy dập, máy uốn.

- Hệ thống kẹp – giữ sản phẩm.

- Máy móc và dây chuyền tự động hóa.

- Các hệ thống điều khiển bằng PLC 24V.

Ưu điểm van DSG-03-3C6 24V

- Sử dụng nguồn DC24V, thuận tiện kết nối PLC.

- Đảo chiều dòng dầu nhanh và ổn định.

- Kết cấu chắc chắn, chịu áp suất cao.

- Dễ lắp đặt, bảo trì và thay thế.

Lưu ý khi sử dụng

- Sử dụng đúng nguồn DC24V.

- Giữ dầu thủy lực sạch, có lọc dầu phù hợp.

- Lắp đúng các cửa P, T, A, B.

- Không vận hành vượt áp suất cho phép.

- Kiểm tra coil, O-ring và tình trạng rò dầu định kỳ.
