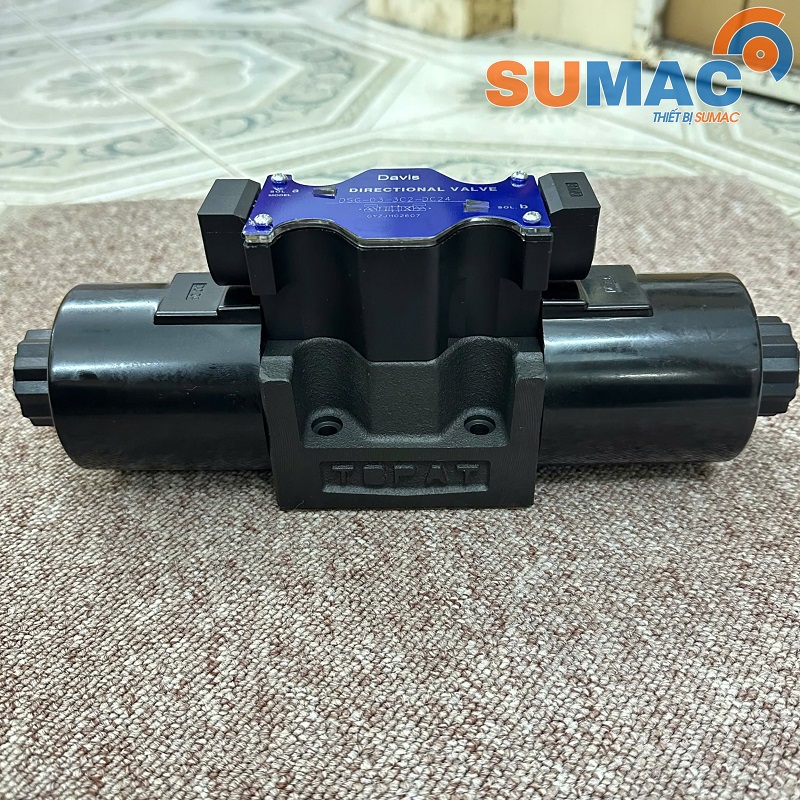

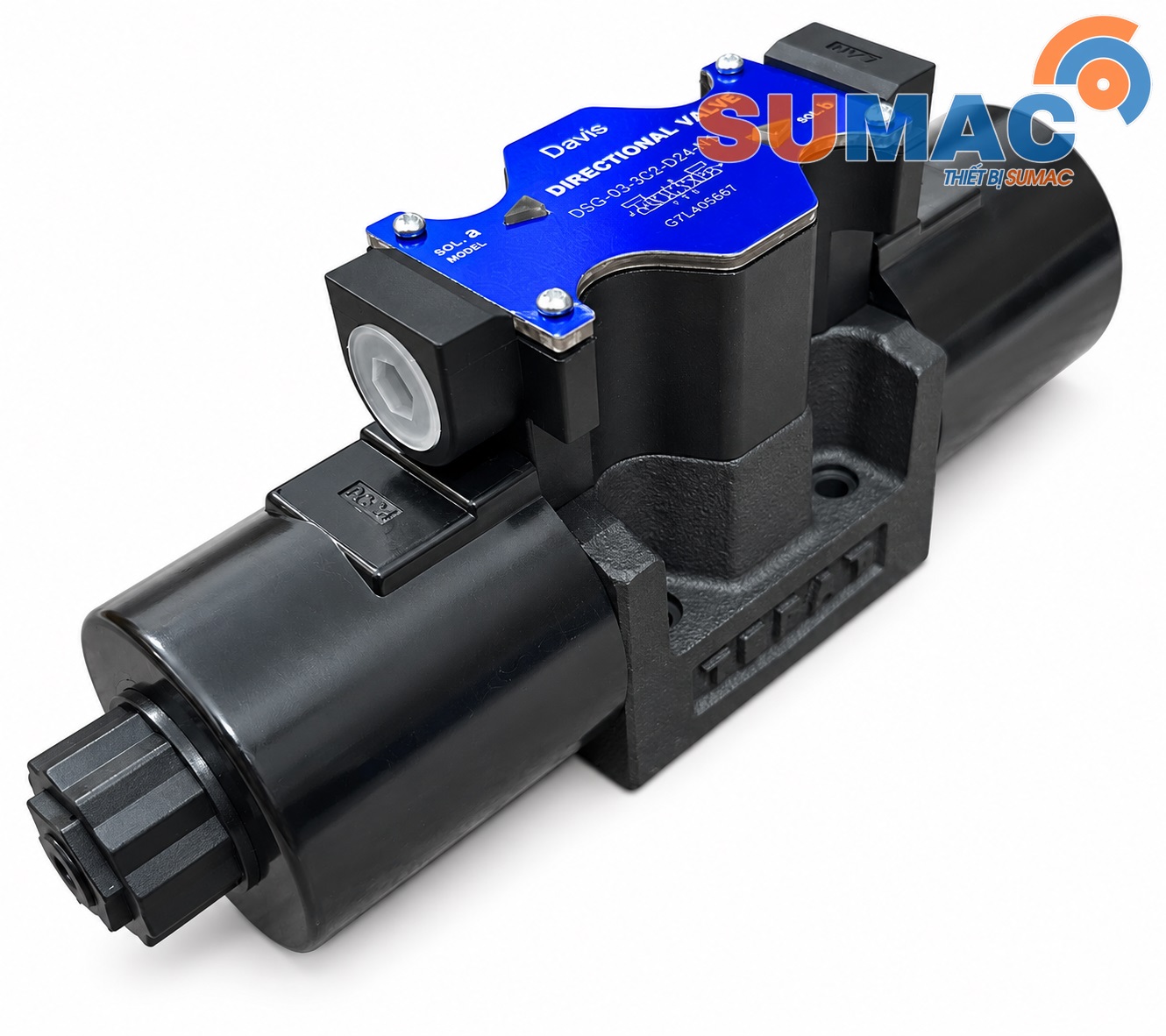

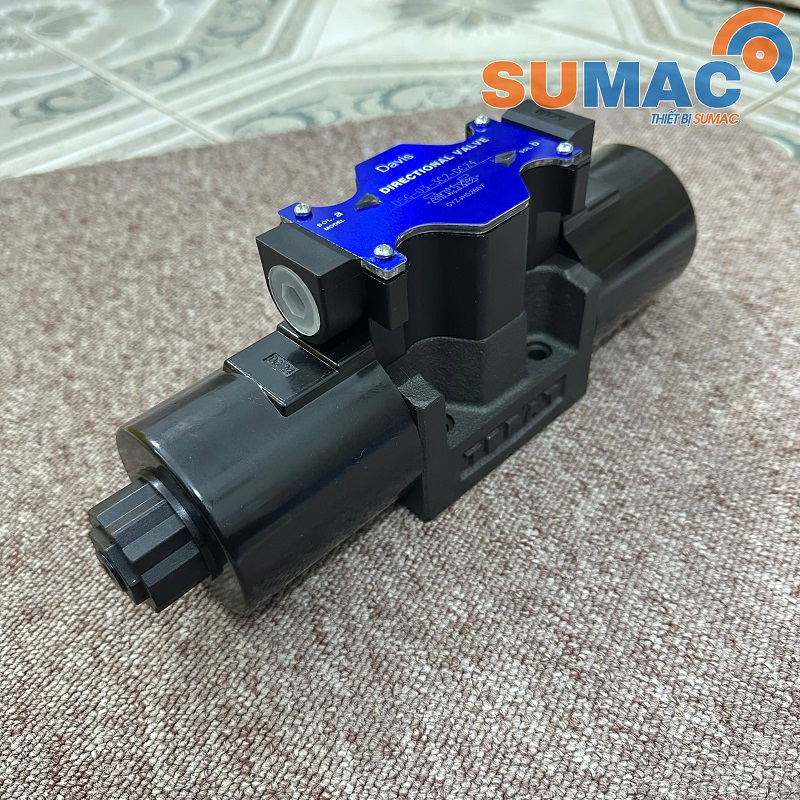

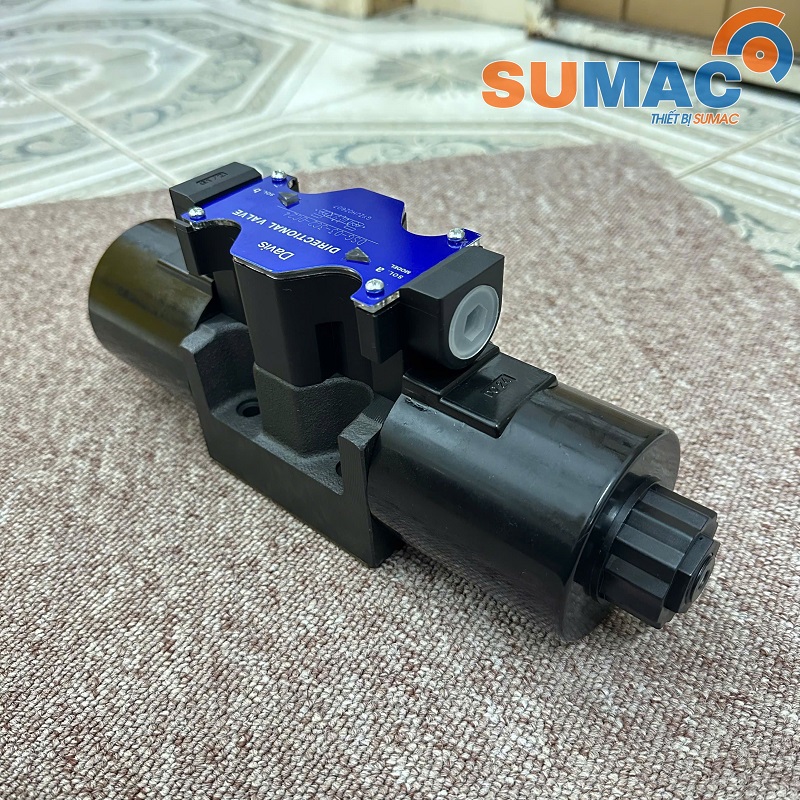

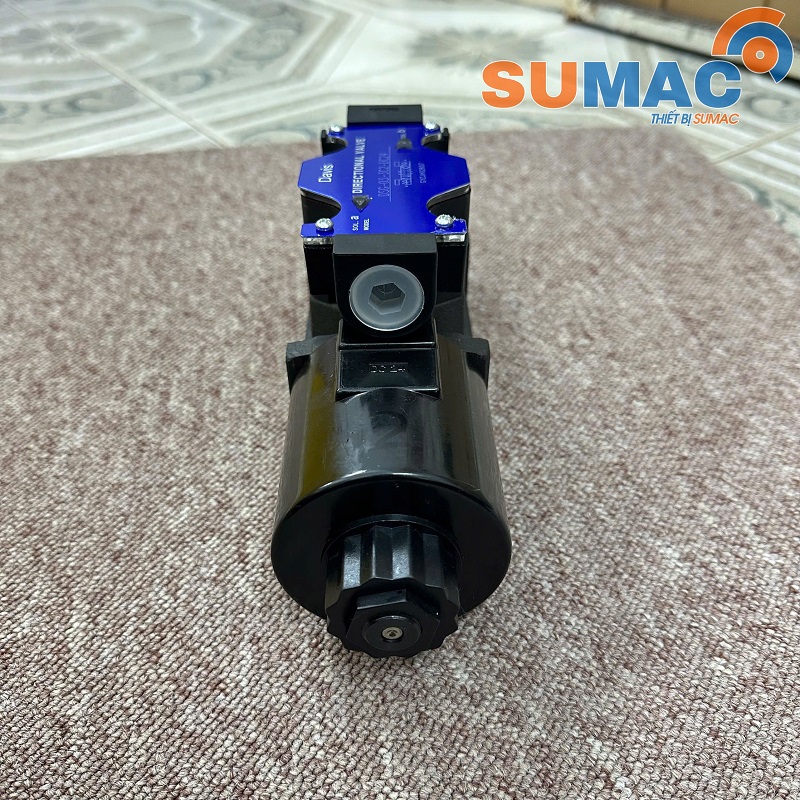

Van điện từ DSG-03-3C2-DC24 24V – Van đảo chiều thủy lực 3 vị trí, áp suất 25MPa

Van điện từ DSG-03-3C2-DC24 là van đảo chiều thủy lực điều khiển bằng điện 24V , có nhiệm vụ thay đổi hướng dòng dầu để điều khiển xi lanh, motor thủy lực và các cơ cấu chấp hành. Van thuộc dòng DSG-03, sử dụng 2 cuộn điện từ Sol.a – Sol.b, 4 cửa – 3 vị trí.

Model DSG-03-3C2-DC24, áp suất định mức 25MPa / 250 Bar , thích hợp cho máy ép thủy lực, bộ nguồn, máy công nghiệp và các hệ thống điều khiển tự động bằng PLC.

Thông số kỹ thuật van DSG-03-3C2-DC24

Cấu tạo van điện từ DSG-03-3C2 24V

Van gồm các bộ phận chính:

Thân van

Thân van chứa toàn bộ hệ thống đường dầu và con trượt. Các cửa dầu chính gồm P, T, A, B.

Con trượt 3C2

Con trượt nằm bên trong thân van, có các rãnh dầu được gia công để thay đổi kết nối giữa các cửa khi con trượt dịch chuyển.

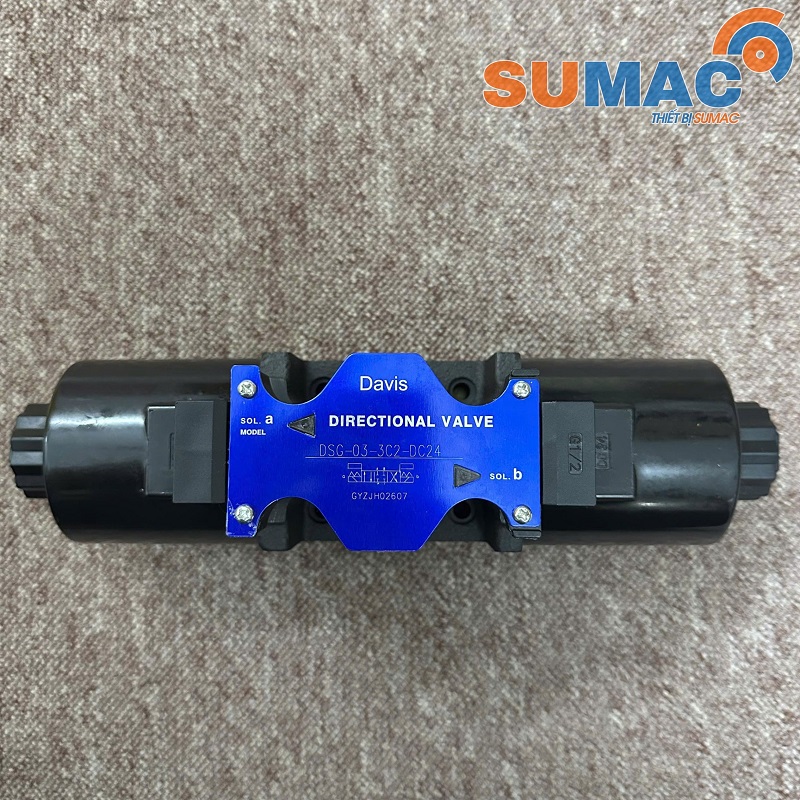

Hai cuộn coil điện từ

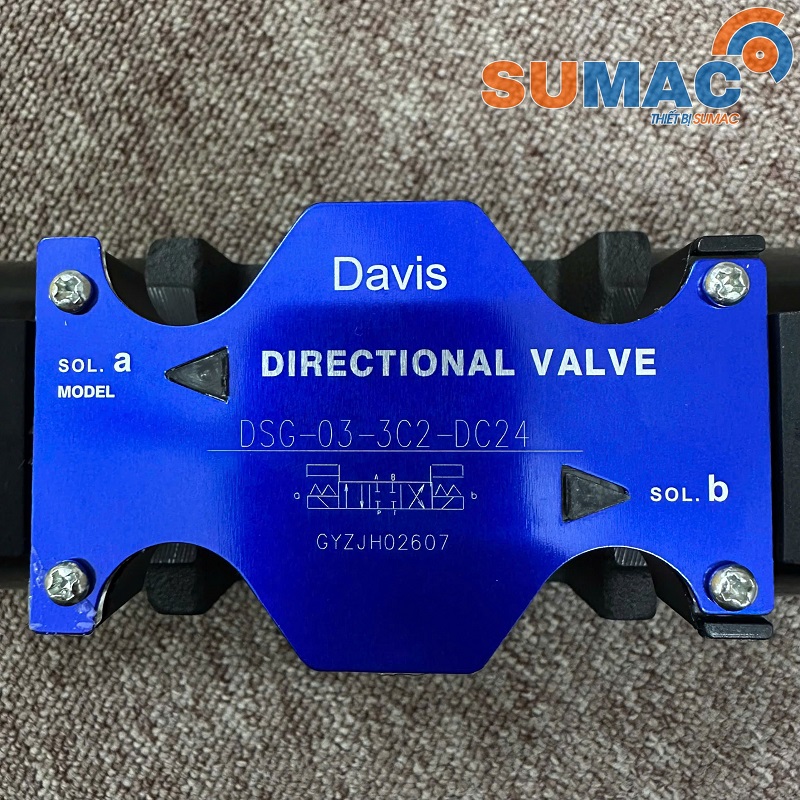

Van sử dụng: Coil Sol.a , Coil Sol.b

Hai coil này điều khiển con trượt theo hai hướng khác nhau.

Lò xo hồi tâm

Khi cả hai coil mất điện, lò xo đưa con trượt trở về vị trí giữa.

Phần ứng điện từ

Nhận lực từ coil và truyền lực để làm con trượt dịch chuyển.

Gioăng làm kín

Giúp hạn chế rò rỉ dầu tại các vị trí tiếp xúc và mặt đế.

Các cửa dầu P – T – A – B

P – Pressure : Cửa nhận dầu áp suất từ bơm thủy lực.

T – Tank : Cửa hồi dầu về thùng chứa.

A và B : Hai cửa làm việc, thường nối với hai khoang của xi lanh thủy lực.

Việc thay đổi kết nối giữa P – T – A – B sẽ làm xi lanh tiến, dừng hoặc lùi.

Nguyên lý hoạt động của van DSG-03-3C2-DC24

Sol.a ON → P → A, B → T → xi lanh chạy một chiều
Sol.a + Sol.b OFF → P, T, A, B đóng → van về giữa
Sol.b ON → P → B, A → T → xi lanh chạy chiều ngược lại

Trong quá trình điều khiển, thông thường không cấp điện đồng thời cho cả Sol.a và Sol.b; PLC hoặc relay sẽ điều khiển luân phiên hai coil.

Chức năng của van DSG-03-3C2-DC24

- Đảo chiều dòng dầu thủy lực.

- Điều khiển xi lanh tiến – lùi.

- Tạo trạng thái dừng trung gian.

- Điều khiển motor thủy lực đổi chiều.

- Đóng/mở đường dầu bằng tín hiệu điện.

- Nhận tín hiệu từ PLC hoặc relay

Ứng dụng của van DSG-03-3C2 24V

Van được sử dụng phổ biến trong:

- Máy ép thủy lực : điều khiển xi lanh tiến – dừng – lùi.

- Máy ép kiện, ép phế liệu : điều khiển xi lanh ép và xi lanh đẩy.

- Bộ nguồn thủy lực : phân phối dầu đến cơ cấu chấp hành.

- Máy chấn, máy uốn : điều khiển chuyển động xi lanh.

- Bàn nâng, thiết bị nâng hạ : điều khiển xi lanh.

- Hệ thống kẹp thủy lực : điều khiển kẹp – giữ – nhả phôi.

- Máy công cụ, máy CNC : kết hợp PLC để điều khiển tự động.

Ưu điểm của van DSG-03-3C2-DC24

- Sử dụng nguồn 24V DC phổ biến.

- Có 2 coil điều khiển, thuận tiện đảo chiều.

- Có 3 vị trí làm việc, dễ điều khiển tiến – dừng – lùi.

- Áp suất định mức 25MPa – khoảng 250 bar.

- Dễ kết nối với PLC, relay và cảm biến.

- Thiết kế chắc chắn, phù hợp máy công nghiệp.

- Dễ lắp trên đế van hoặc block thủy lực.

- Phù hợp với nhiều loại máy và bộ nguồn.
