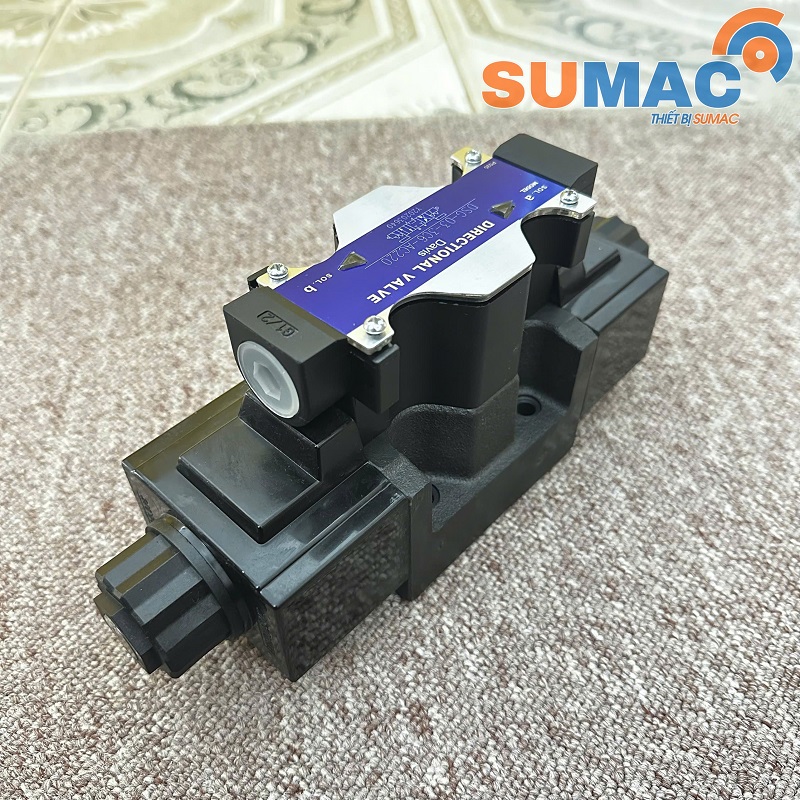

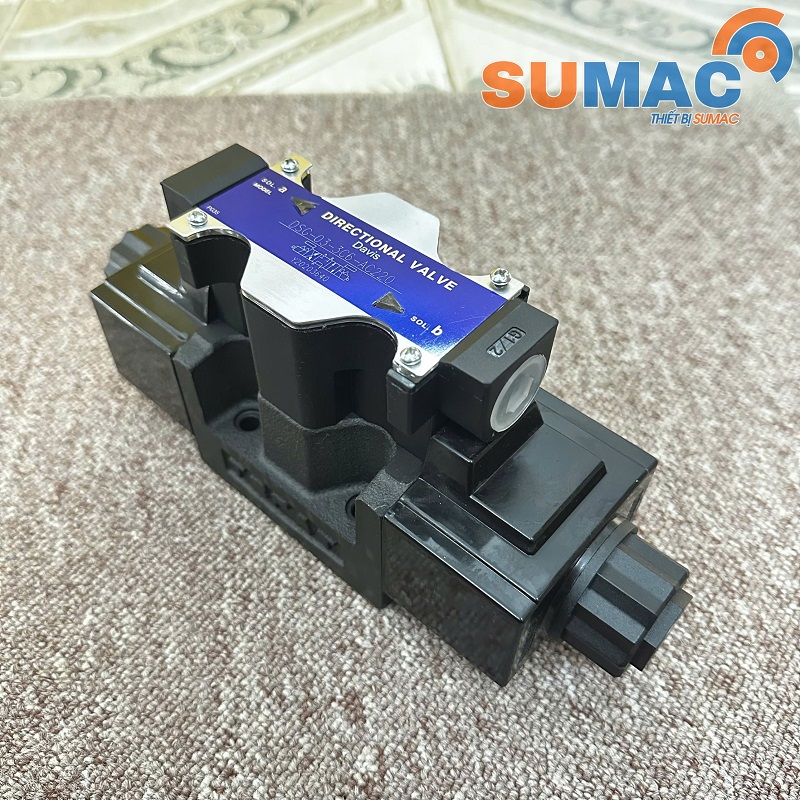

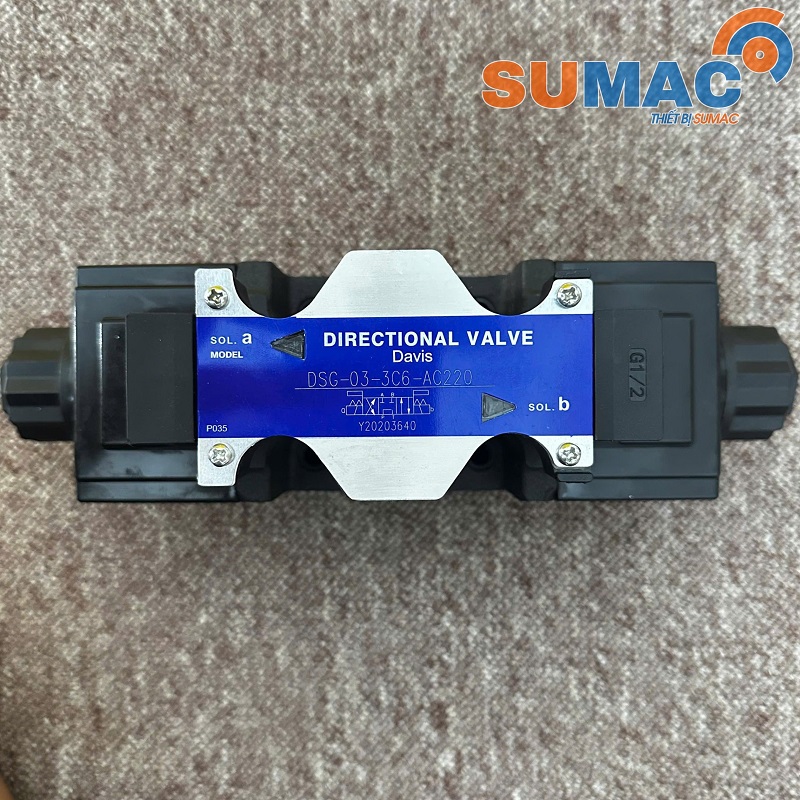

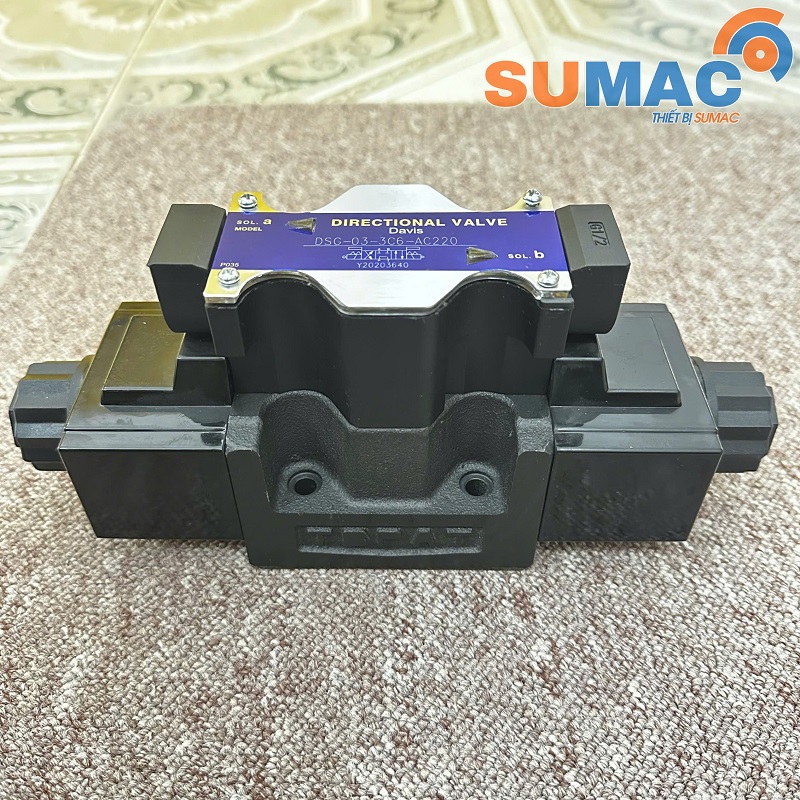

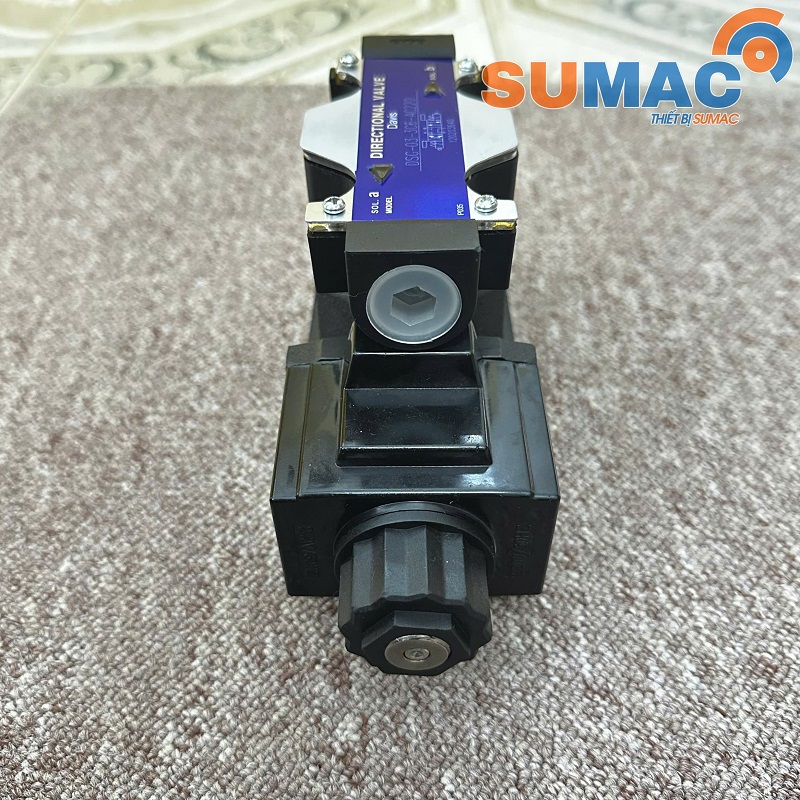

Van điện từ DSG-03-3C6 220V – Van đảo chiều thủy lực AC220V

Van điện từ DSG-03-3C6 220V là van phân phối thủy lực điều khiển bằng điện từ, dùng để đóng mở và thay đổi hướng dòng dầu trong hệ thống. Van thuộc dòng DSG-03, sử dụng điện AC220V, kiểu con trượt 3C6, thiết kế 3 vị trí – 2 đầu điện từ, phù hợp cho máy ép, bộ nguồn thủy lực, xi lanh hai chiều và nhiều máy móc công nghiệp.

Van có áp suất định mức 31,5 MPa, tương đương khoảng 315 bar, thích hợp cho các hệ thống thủy lực yêu cầu khả năng làm việc ở áp suất cao.

Thông số kỹ thuật DSG-03-3C6 AC220

Cấu tạo van điện từ DSG-03-3C6

Van gồm các bộ phận chính:

- Thân van: chứa các đường dầu P, T, A và B.

- Con trượt 3C6: thay đổi vị trí để phân phối và điều hướng dòng dầu.

- Hai cuộn điện SOL.a và SOL.b: sử dụng nguồn AC220V.

- Lò xo hồi vị: đưa con trượt về vị trí trung tâm khi ngắt điện.

- Lõi từ và ty đẩy: truyền lực điện từ tới con trượt.

- Gioăng, O-ring: làm kín, hạn chế rò rỉ dầu.

Nguyên lý hoạt động

Dầu áp suất từ bơm được đưa vào cửa P.

Khi cấp điện cho SOL.a, lực điện từ làm con trượt dịch chuyển sang một phía, thay đổi đường dầu và điều khiển xi lanh chuyển động theo một hướng.

Khi cấp điện cho SOL.b, con trượt dịch chuyển theo chiều ngược lại, dòng dầu được đảo hướng và xi lanh chuyển động ngược lại.

Khi ngắt điện hai cuộn coil, lò xo đưa con trượt trở về vị trí trung tâm theo cấu hình 3C6.

Có thể hiểu đơn giản:

Cấp SOL.a → chuyển động một chiều → ngắt điện về trung tâm → cấp SOL.b → chuyển động chiều ngược lại.

Chức năng của van điện từ DSG-03-3C6 220V

Van điện từ DSG-03-3C6 AC220V có chức năng chính là điều khiển, phân phối và đảo chiều dòng dầu thủy lực trong hệ thống :

- Điều khiển xi lanh tiến – lùi.

- Điều khiển cơ cấu nâng – hạ.

- Thực hiện thao tác đẩy – kéo, kẹp – nhả.

- Thay đổi hướng dòng dầu giữa các cửa P, T, A, B.

- Đưa con trượt về vị trí trung tâm khi ngắt tín hiệu điện.

- Điều khiển chiều quay của mô tơ thủy lực trong mạch phù hợp.

- Kết hợp với PLC, relay, nút nhấn, công tắc hành trình để tự động hóa máy móc.

Ứng dụng của van DSG-03-3C6 220V

Van DSG-03-3C6 AC220V thường được dùng trong các hệ thống cần điều khiển xi lanh hoặc mô tơ thủy lực theo hai chiều. Một số ứng dụng cụ thể:

- Máy ép thủy lực chữ H: điều khiển xi lanh ép đi xuống và hồi lên.

- Máy ép kiện, ép phế liệu: điều khiển piston ép tiến vào kiện và lùi về sau khi hoàn thành chu trình.

- Máy ép 4 trụ: điều khiển bàn ép hoặc xi lanh chính nâng – hạ.

- Máy chấn tôn, máy uốn ống: điều khiển cơ cấu chấn hoặc xi lanh uốn tiến – lùi.

- Bàn nâng thủy lực: điều khiển xi lanh nâng bàn lên và hạ xuống.

- Máy kẹp thủy lực: điều khiển xi lanh thực hiện thao tác kẹp – nhả chi tiết.

- Máy đẩy, cấp phôi tự động: điều khiển xi lanh đẩy phôi ra và thu về.

- Bộ nguồn thủy lực: lắp trên đế van để phân phối dầu tới xi lanh trong máy công nghiệp.

- Thiết bị nâng hạ: điều khiển cơ cấu nâng – hạ, đưa tải lên hoặc xuống.

- Mô tơ thủy lực: dùng trong mạch phù hợp để điều khiển mô tơ quay thuận – quay nghịch.

Ưu điểm của van DSG-03-3C6

- Sử dụng nguồn AC220V thông dụng.

- Điều khiển nhanh bằng điện từ.

- Tự hồi về vị trí trung tâm.

- Áp suất định mức tới 31,5 MPa.

- Kết cấu chắc chắn, nhỏ gọn.

- Dễ lắp trên đế van hoặc manifold.

- Dễ kết hợp với relay, nút nhấn, công tắc hành trình và PLC.

- Phù hợp nhiều loại máy thủy lực công nghiệp.
