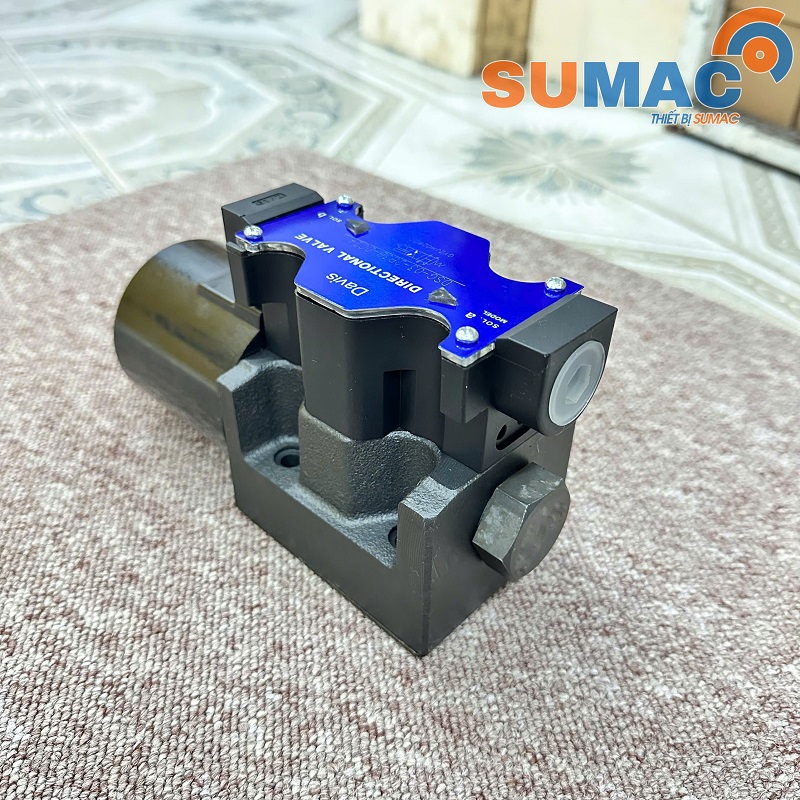

Van điện từ DSG-03-2B3B-DC24 – Van đảo chiều thủy lực 24V, áp suất 25MPa

Van điện từ DSG-03-2B3B-DC24 là van đảo chiều thủy lực điều khiển bằng điện 24V DC, thuộc dòng van DSG-03. Van có nhiệm vụ đóng/mở và thay đổi hướng dòng dầu trong hệ thống, từ đó điều khiển xi lanh thủy lực hoặc cơ cấu chấp hành hoạt động theo yêu cầu. Sản phẩm phù hợp với máy ép, bộ nguồn thủy lực, máy công nghiệp và nhiều hệ thống tự động hóa.

 Van DSG-03-2B3B-DC24, điện áp điều khiển DC24V và áp suất định mức 25MPa, tương đương 250 bar.

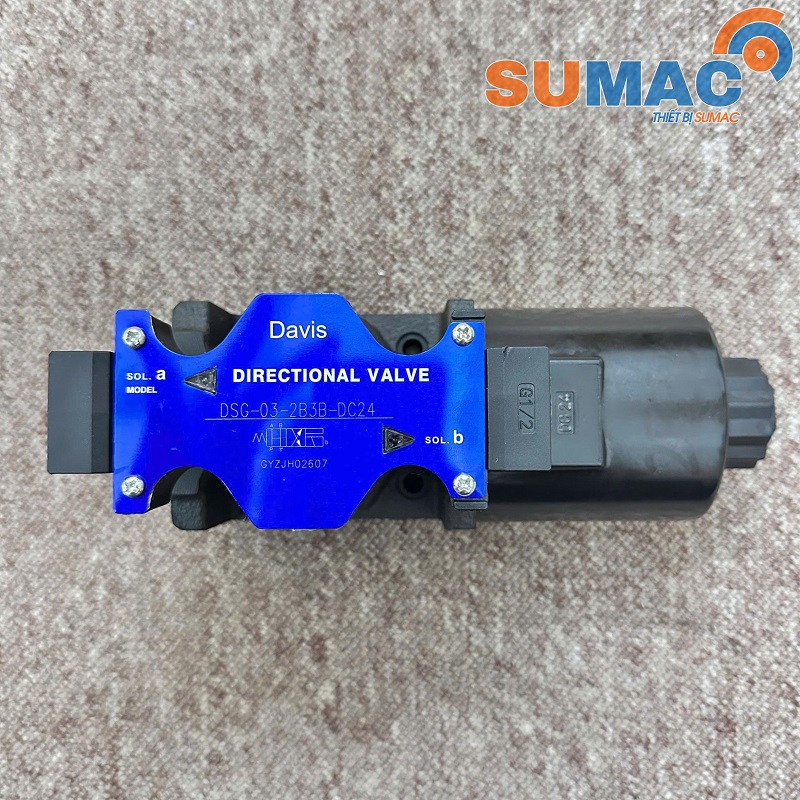

Thông số van DSG-03-2B3B-DC24

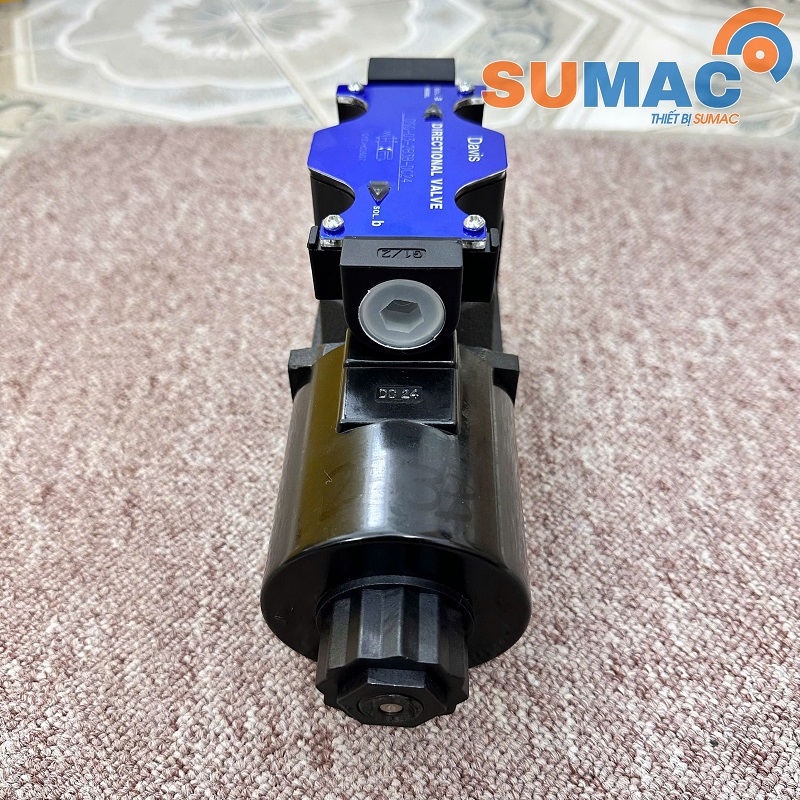

Cấu tạo van điện từ DSG-03-2B3B

Van DSG-03-2B3B-DC24 chia thành các bộ phận chính sau.

Thân van

Thân van là bộ phận chứa hệ thống đường dầu và con trượt phân phối , được thiết kế chắc chắn để chịu áp suất dầu cao trong quá trình vận hành.

Trên thân van có các đường dầu kết nối với: cửa P, T , A , B .

Con trượt phân phối

Con trượt nằm bên trong thân van.

Trên con trượt được gia công các rãnh dẫn dầu. Khi con trượt di chuyển sang các vị trí khác nhau, các rãnh này sẽ tạo hoặc ngắt kết nối giữa các cửa dầu.

Cuộn coil điện từ

Coil có nhiệm vụ biến điện năng thành lực điện từ.

Cơ cấu hồi vị

Khi ngắt tín hiệu điện, cơ cấu hồi vị đưa con trượt về trạng thái được thiết kế ban đầu.

Cơ cấu hồi vị giúp van hoạt động ổn định và có trạng thái xác định khi không cấp tín hiệu.

Gioăng và phớt làm kín

Các gioăng làm kín có nhiệm vụ hạn chế dầu rò rỉ ra bên ngoài hoặc rò rỉ giữa các đường dầu bên trong van.

Nguyên lý hoạt động của DSG-03-2B3B-DC24

Khi chưa cấp tín hiệu điện, con trượt nằm ở trạng thái được thiết kế sẵn nhờ cơ cấu hồi vị. Các cửa P, T, A và B được kết nối hoặc ngắt theo sơ đồ 2B3B.

Khi cấp điện DC24V, lực điện từ tác động làm con trượt dịch chuyển. Khi đó các đường dầu bên trong được chuyển đổi, dầu áp suất từ cửa P được dẫn đến cửa làm việc tương ứng, đồng thời dầu từ phía còn lại của cơ cấu chấp hành được đưa qua cửa T về thùng dầu.

Chức năng của van DSG-03-2B3B-DC24

Van được sử dụng chủ yếu để:

- Đóng và mở đường dầu thủy lực.

- Thay đổi hướng dòng dầu.

- Điều khiển xi lanh thủy lực tiến hoặc lùi.

- Điều khiển các cơ cấu chấp hành thủy lực.

- Nhận tín hiệu điện từ PLC, relay, công tắc hoặc bộ điều khiển máy.

- Tự động hóa quá trình vận hành của hệ thống thủy lực.

- Kết hợp với van tiết lưu, van áp suất và các loại van thủy lực khác để tạo thành cụm điều khiển hoàn chỉnh.

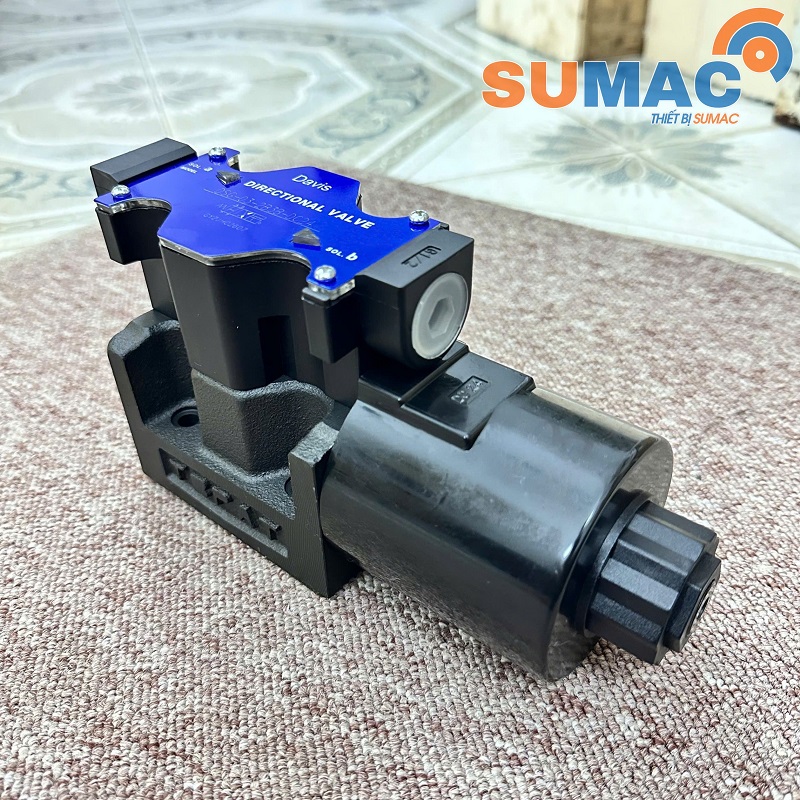

Ứng dụng của van điện từ DSG-03-2B3B 24V

Van điện từ DSG-03-2B3B-DC24 được sử dụng để điều khiển hướng dòng dầu và chuyển động của xi lanh thủy lực trong nhiều loại máy móc, thiết bị công nghiệp.

- Máy ép thủy lực: điều khiển xi lanh ép đi xuống và hồi về.

- Bộ nguồn thủy lực: đóng/mở và phân phối dầu đến các cơ cấu chấp hành.

- Máy chấn, máy uốn, máy dập: điều khiển chuyển động tiến – lùi của xi lanh.

- Bàn nâng, thang nâng thủy lực: điều khiển cơ cấu nâng/hạ.

- Máy CNC và dây chuyền tự động: kết hợp với PLC, relay, cảm biến để điều khiển chu trình tự động.

- Thiết bị nâng hạ công nghiệp: điều khiển xi lanh hoặc motor thủy lực.

- Các hệ thống thủy lực nhà máy: dùng trong máy sản xuất, máy cơ khí và thiết bị tự động hóa.

Ưu điểm của DSG-03-2B3B-DC24

- Dùng nguồn 24V DC phổ biến, dễ kết nối PLC và relay.

- Đảo chiều dầu nhanh, điều khiển xi lanh hiệu quả.

- Chịu áp suất tới 25MPa – khoảng 250 bar.

- Thiết kế chắc chắn, hoạt động ổn định.

- Dễ lắp trên đế van, block thủy lực, bộ nguồn.

- Ứng dụng rộng trong máy ép, máy nâng và hệ thống tự động.

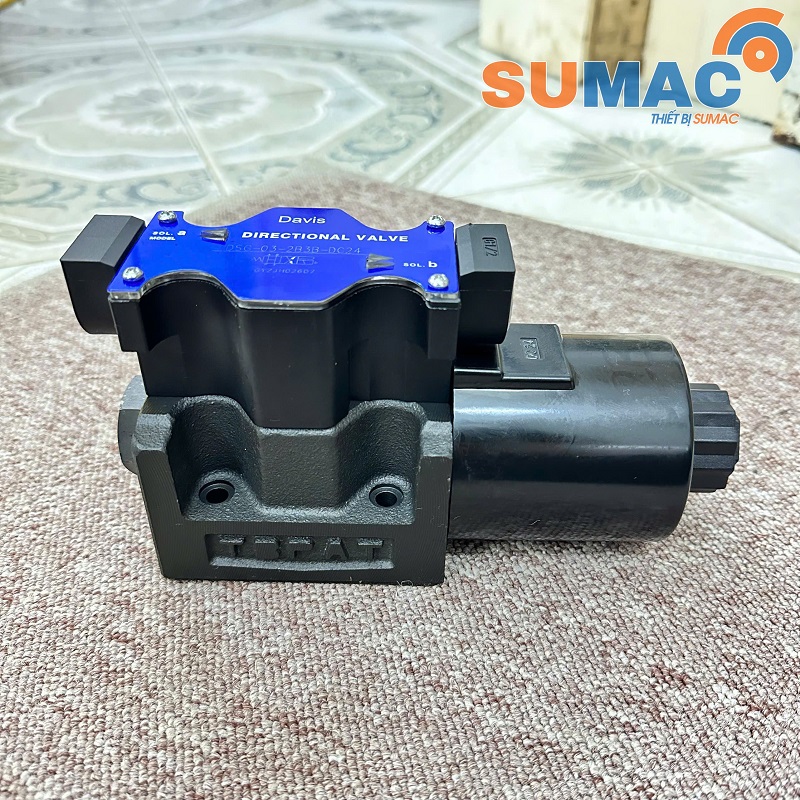

MUA VAN ĐIỆN TỪ THỦY LỰC TẠI ĐÂU ?
