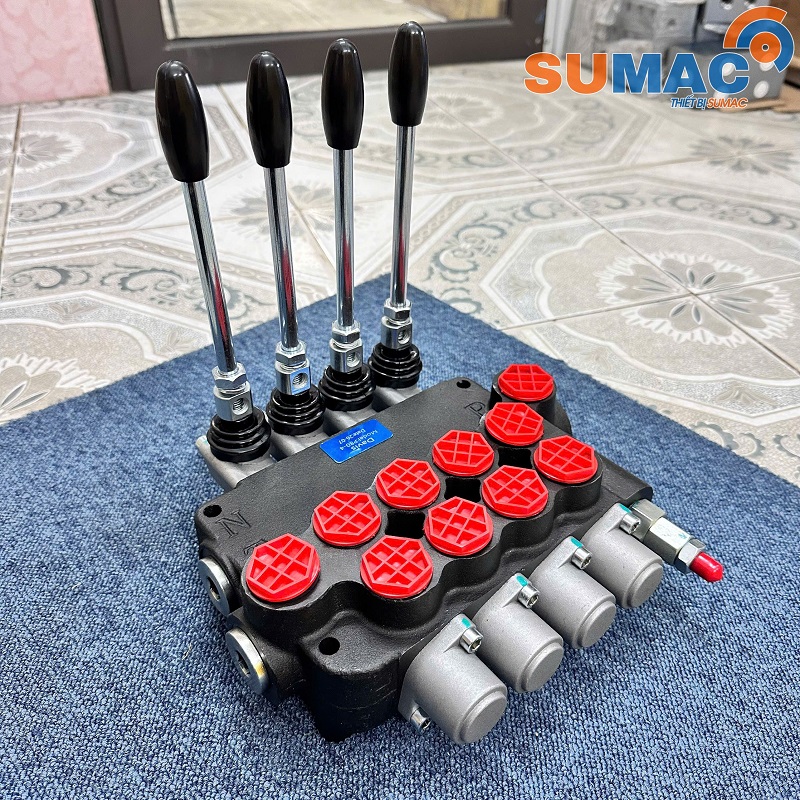

Van tay thủy lực P80-4 tay ren 27mm – Van chia dầu 4 cần lưu lượng lớn

Van tay thủy lực P80-4 tay ren 27mm là loại van phân phối thủy lực 4 cần điều khiển, dùng để đóng mở, đảo chiều và phân phối dòng dầu đến các xi lanh hoặc motor thủy lực. Dòng van P80 phù hợp với những hệ thống cần lưu lượng dầu tương đối lớn, thường được lắp trên máy công trình, máy nông nghiệp, máy ép, thiết bị nâng hạ và các hệ thống thủy lực nhiều cơ cấu chấp hành.

Phiên bản P80-4 tay có 4 cần gạt độc lập, giúp người vận hành điều khiển nhiều chuyển động khác nhau trên cùng một cụm van như: nâng – hạ, tiến – lùi, kẹp – nhả, nghiêng hoặc xoay.

Thông số Van P80-4 tay ren 27mm

Cấu tạo của Van tay thủy lực P80-4 tay

1. Thân van

Thân van được thiết kế dạng khối chắc chắn, bên trong có hệ thống đường dầu và các khoang chứa con trượt.

Thân van phải chịu được áp suất dầu trong hệ thống và đồng thời giữ độ kín giữa các đường dầu làm việc.

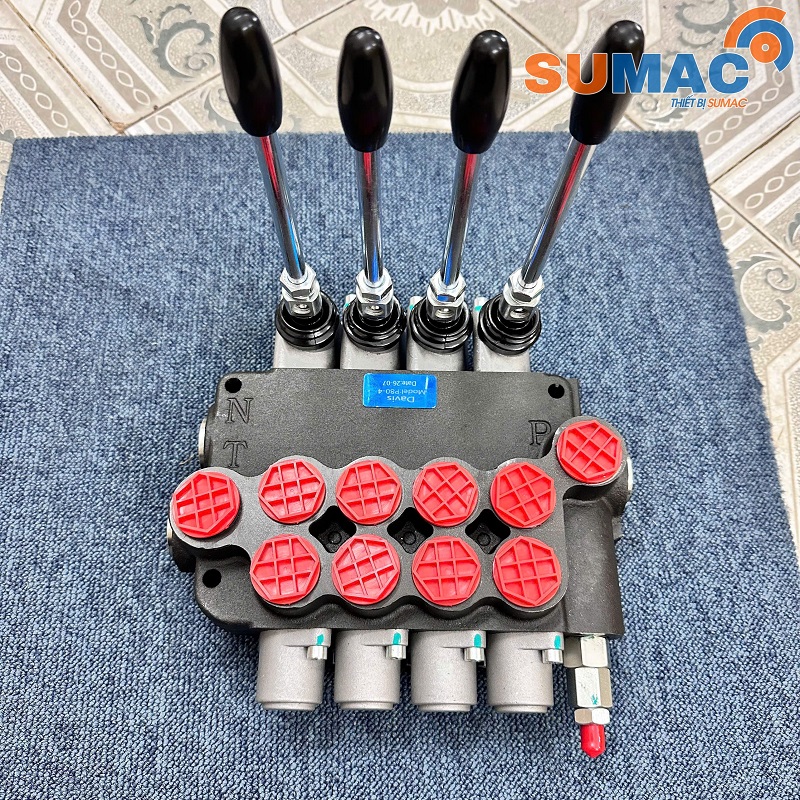

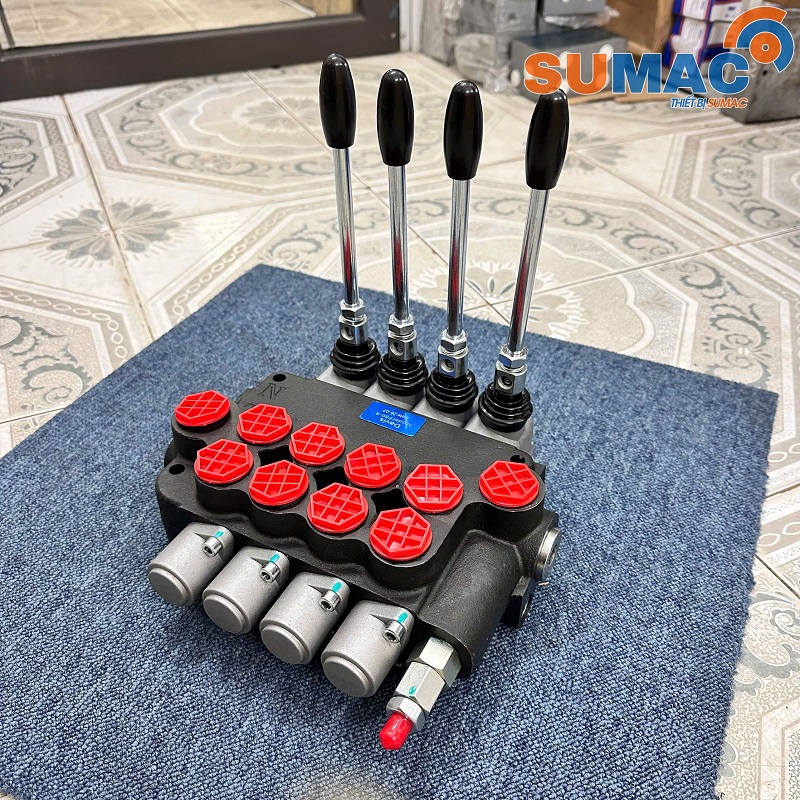

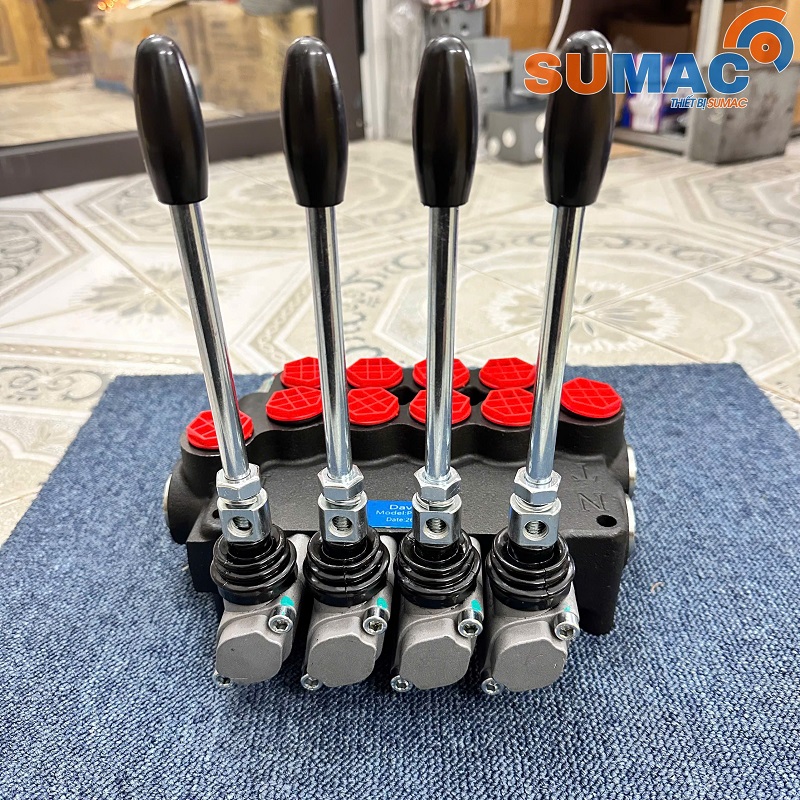

2. Bốn tay gạt điều khiển

Van được trang bị 4 tay gạt dài, đầu tay cầm bọc nhựa giúp người sử dụng thao tác thuận tiện.

Mỗi tay tương ứng với một cụm con trượt riêng biệt.

3. Con trượt thủy lực

Con trượt là bộ phận quan trọng quyết định hướng đi của dầu.

Khi con trượt thay đổi vị trí, dầu từ bơm sẽ được dẫn tới một trong các cửa làm việc A hoặc B.

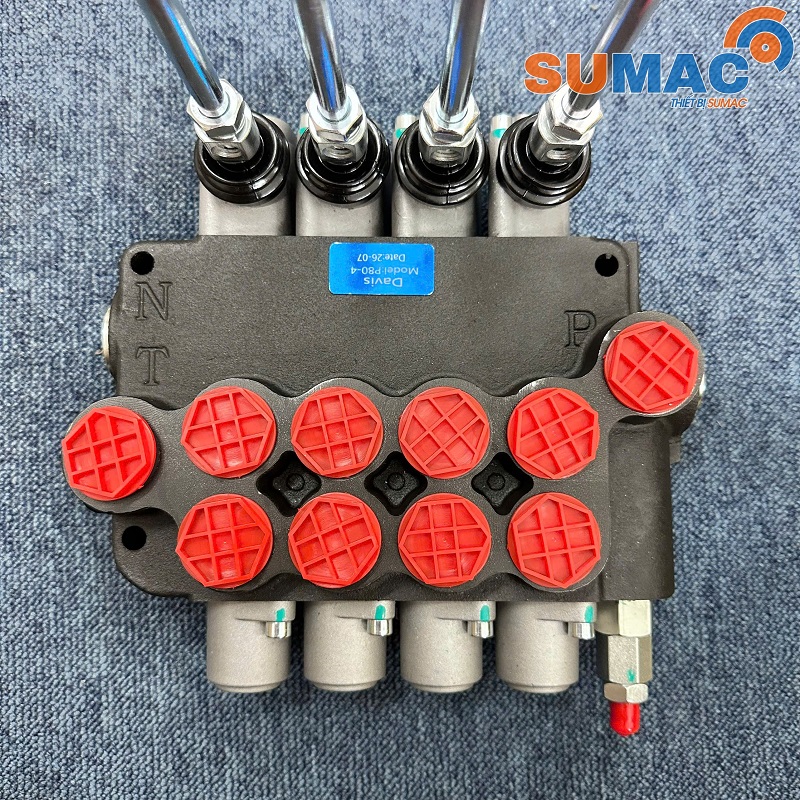

4. Cổng dầu P

Cổng P – Pressure là đường dầu áp suất từ bơm đi vào van.

5. Cổng dầu T

Cổng T – Tank đưa dầu sau khi làm việc trở về thùng dầu thủy lực.

6. Các cửa làm việc A và B

Mỗi ngăn van thường có các cửa dầu làm việc để kết nối với xi lanh hoặc motor thủy lực.

Với 4 ngăn, P80-4 có thể bố trí để điều khiển nhiều cơ cấu khác nhau trên cùng một hệ thống.

Nguyên lý hoạt động của Van P80-4 tay ren 27mm

Van P80-4 hoạt động dựa trên nguyên lý dịch chuyển con trượt để thay đổi đường đi của dòng dầu. Sơ đồ nguyên lý hoạt động :

Bơm thủy lực → cửa P → van P80-4 → cửa A/B → xi lanh hoặc motor → cửa T → thùng dầu

Nhờ có 4 cụm con trượt, P80-4 có thể điều khiển nhiều chuyển động khác nhau trong cùng một hệ thống thủy lực.

Ưu điểm của Van P80-4 tay ren 27mm

Van P80-4 được sử dụng phổ biến nhờ một số ưu điểm:

- Có 4 tay điều khiển độc lập.

- Điều khiển được nhiều xi lanh hoặc cơ cấu thủy lực.

- Thân van chắc chắn.

- Điều khiển trực tiếp bằng tay, dễ sử dụng.

- Không cần hệ thống điện điều khiển phức tạp.

- Thuận tiện khi lắp đặt và bảo dưỡng.

- Có thể gom nhiều chức năng điều khiển vào một cụm van.

- Phù hợp với nhiều loại máy công trình và thiết bị công nghiệp.

Ứng dụng của Van tay thủy lực P80-4 tay

Máy công trình

Van P80-4 có thể được sử dụng trên : Máy xúc mini , Máy đào , Máy khoan thủy lực , Máy nâng , Xe chuyên dụng , Thiết bị thi công.

Máy nông nghiệp

Van được ứng dụng trên : Máy kéo , Máy cày , Máy thu hoạch , Thiết bị nâng nông sản , Các bộ công tác gắn trên máy kéo.

Máy ép thủy lực

Van được ứng dụng trên : Máy ép chữ H , Máy ép kiện , Máy ép phế liệu , Máy ép rác , Máy ép cơ khí , Máy ép chuyên dụng.

Hệ thống nâng hạ

P80-4 cũng phù hợp với : Bàn nâng.Sàn nâng , Xe nâng , Thiết bị nâng hàng , Cơ cấu kẹp thủy lực.

Điều khiển nhiều xi lanh

Một ứng dụng điển hình của P80-4 là điều khiển nhiều xi lanh tác động kép như :

Tay 1: xi lanh nâng – hạ
Tay 2: xi lanh tiến – lùi
Tay 3: xi lanh kẹp – nhả
Tay 4: xi lanh nghiêng

Cách lựa chọn Van P80-4 tay ren 27mm

Kiểm tra lưu lượng bơm

Đây là thông số quan trọng nhất khi lựa chọn van.

Nếu bơm có lưu lượng vượt quá khả năng thông dầu của van, hệ thống có thể xuất hiện tổn thất áp suất và sinh nhiệt.

Kiểm tra áp suất làm việc

Van phải có khả năng chịu áp phù hợp với áp suất tối đa của hệ thống.

Không nên sử dụng van ở mức áp suất vượt quá thông số mà nhà sản xuất quy định.

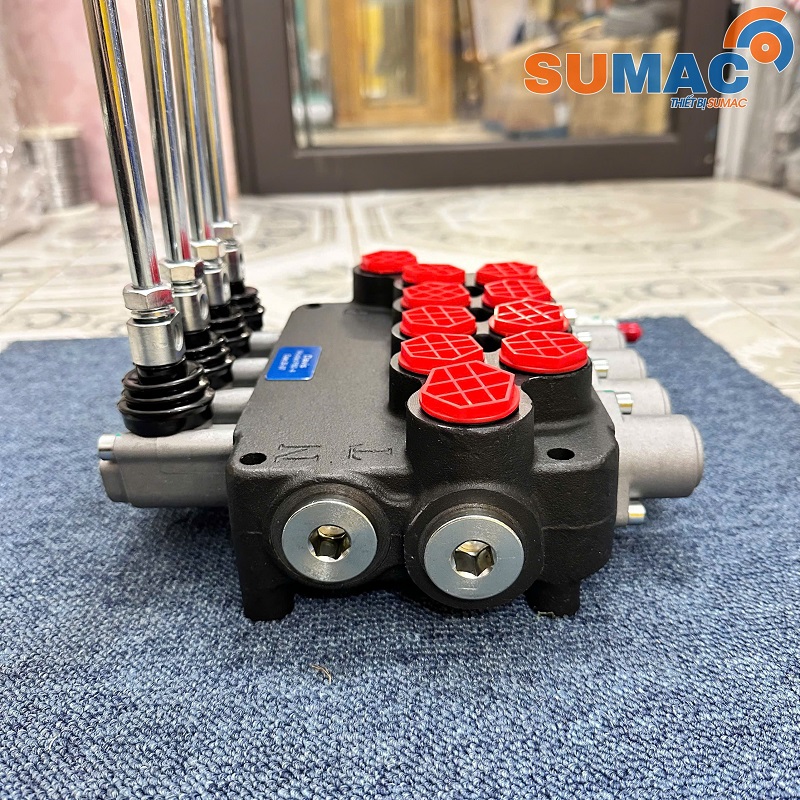

Kiểm tra ren 27mm

Cách gọi “ren 27mm” thường dựa trên kích thước ren đo thực tế. Khi thay van cũ cần kiểm tra thêm : Đường kính ngoài ren , Bước ren , Tiêu chuẩn ren , Cổng P, Cổng T ,Các cửa A/B.

Xác định số cơ cấu cần điều khiển

Nếu máy cần 4 chức năng độc lập thì P80-4 là cấu hình phù hợp.

Kiểm tra kiểu tay van

Tùy ứng dụng có thể cần: Tay tự trả, Tay tự giữ, Vị trí nổi, Kiểu trung vị đặc biệt.

Do đó cần xác định đúng yêu cầu của máy trước khi đặt hàng.

Tại sao nên chọn Van P80-4 tay?

Van tay thủy lực P80-4 phù hợp với hệ thống cần điều khiển nhiều chuyển động nhưng vẫn muốn sử dụng phương pháp vận hành cơ khí đơn giản.

Một cụm P80-4 có thể thay thế nhiều van đơn, từ đó giúp:

Hệ thống gọn hơn → giảm đường ống → dễ vận hành → thuận tiện bảo dưỡng.
