Van tay thủy lực G.1/2 - Hydraulic hand valve

Van tay thủy lực G.1/2

Van tay thủy lực ren 1/2" tương ứng với van tay có ren 21mm. Lưu lượng max là 63 lít/phút. Áp suất làm việc max 210 bar

Bảng giá van tay thủy lực ren 1/2"

Thông số kĩ thuật Van tay thủy lực G.1/2:

Van tay thủy lực:

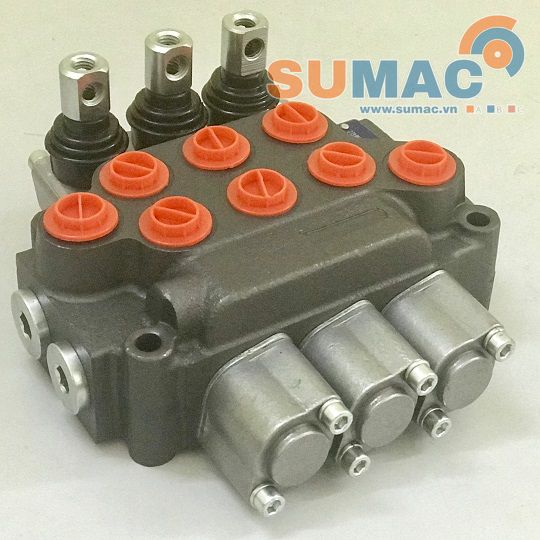

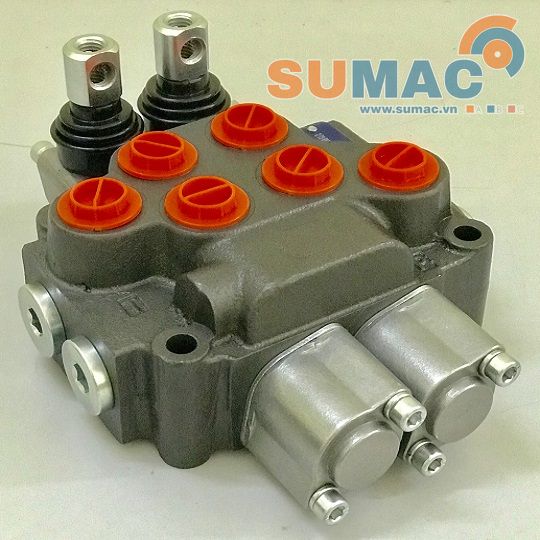

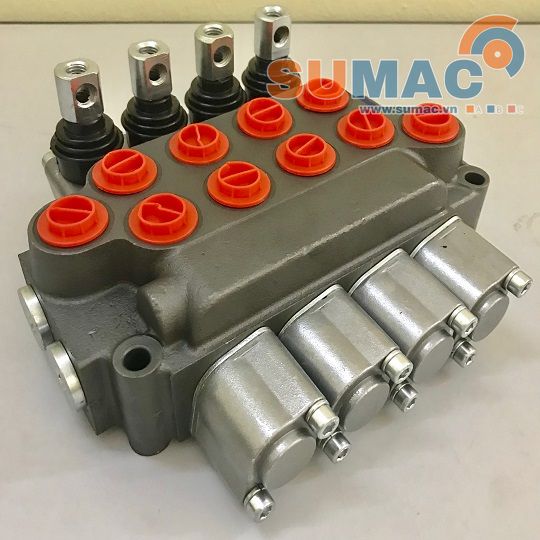

- Gồm nhiều tay chia : 1 tay, 2 tay, 3 tay, 4 tay, 5 tay, 6 tay điều khiển độc lập - và van chỉnh áp suất thủy lực.

- Dầu thủy lực đi từ thùng dầu, bơm thủy lực hút lên - đến van thủy lực gạt tay (khi chưa tác động 1 trong các tay gạt nào) thì dầu qua van áp suất thủy lực.

- Khi quá áp suất ta đặt (điều chỉnh bằng vít vặn ở đầu van chỉnh áp) thì van tự khắc mở cửa dầu để dầu trở về thùng dầu.
- Van gạt tay được dùng nhiều cho xe rác, xe cẩu .... để điều khiển cho nhiều xi lanh độc lập (hay motor thủy lực quay toa) như cái thì điều khiển cho xi lanh thủy lực để nâng cần, để quay cáp kéo .....

CẤU TẠO VAN TAY THỦY LỰC CÓ CHỈNH ÁP

Van gạt tay thủy lực có cấu tạo từ 1 tay gạt đến nhiều tay gạt

Các bộ phận của van tay thủy lực bao gồm: thân van, cánh tay gạt, núm chỉnh áp suất, đường dầu vào, đường dầu hồi, đường dầu ra

1.1 Thân van tay thủy lực

Hình 3. Hình ảnh tổng thể van tay thủy lực

Trên thân van gạt tay thủy lực bố trí dường dầu như sau:

- Đường dầu vào ký hiệu P, đường P là đường dầu mà bơm thủy lực trực tiếp  cấp vào

- Đường dầu ra ký hiệu A, B, đường A, B là các đường dầu nối vào xylanh thủy lực (ben thủy lực)

- Đường dầu hồi ký hiệu T, đường T là đường dầu hồi về thùng dầu

Hình 4. Đường dầu A, B và đường dầu T (T là đường dầu hồi về thùng của dầu thủy lực)

Hình 5. Đường dầu A, B và đường dầu P, T (T là đường dầu hồi về thùng của dầu thủy lực, P là đường dầu đấu vào bơm thủy lực)

Đường dầu P, T được bố trí cả trên mặt van tay lẫn bên cạnh van. Khách hàng có thể chọn vị trí đấu lắp phù hợp

1.2 Bộ phận chỉnh áp suất

Bộ phận chỉnh áp của van tay thủy lực được bố trí cạnh đường dầu vào, đường P

Hình 6. Nút chính áp van tay thủy lực

Thông thường chỉnh áp tăng lên, chúng ta vặn nút chỉnh áp thuận chiều kim đồng hồ. Áp suất tối đa của van tay thủy lực là 315 Bar (kg/cm2)

Chú ý:

- Trước khi vặn chỉnh áp chúng ta nới lỏng ốc công

- Sau khi vặn chỉnh áp xong chúng ta công chặt lại ốc công để nút chỉnh áp không bị trôi lỏng ngược lại

1.3 Tay gạt

Hình 7. Tay gạt của van tay thủy lực có thể lắp theo phương đứng hoặc lắp theo phương ngang với thân van thủy lực

Hình 8. Tay gạt lắp theo phương đứng

Hình 9. Tay gạt lắp theo phương ngang

Khi tay gạt không bị tác động tức tay gạt ở vị trí giữa, dầu được bơm vào van và hồi về thùng dầu ra đường T

Khi tay gạt được gạt sang một hướng thì dầu được bơm vào van và ra đường A hoặc B tùy theo hướng tay gạt

Hình 10. Vị trí lắp tay gạt, sau khi lắp tay chúng ta vặn chặt ốc hãm để tay gạt không bị trôi ren

Ứng dụng của van gạt tay thủy lực trong sản xuất rất đa dạng từ công nghiệp hóa chất, luyện kim cho đến cơ khí, chế tạo

Van tay còn được sử dụng để sản xuất tàu thủy, sản xuất và lắp ráp xe ô tô-xe cơ giới, các loại máy móc công trình, xây dựng.

* Van gạt tay được SUMAC đóng gói, kiểm tra cẩn thận trước khi xuất hàng

Máy & thiết bị SUMAC đã cung cấp rất nhiều thiết bị thủy lực cho nhiều đơn vị.

Chúng tôi rất mong được phục vụ. Xin cám ơn khách hàng đã quan tâm!
