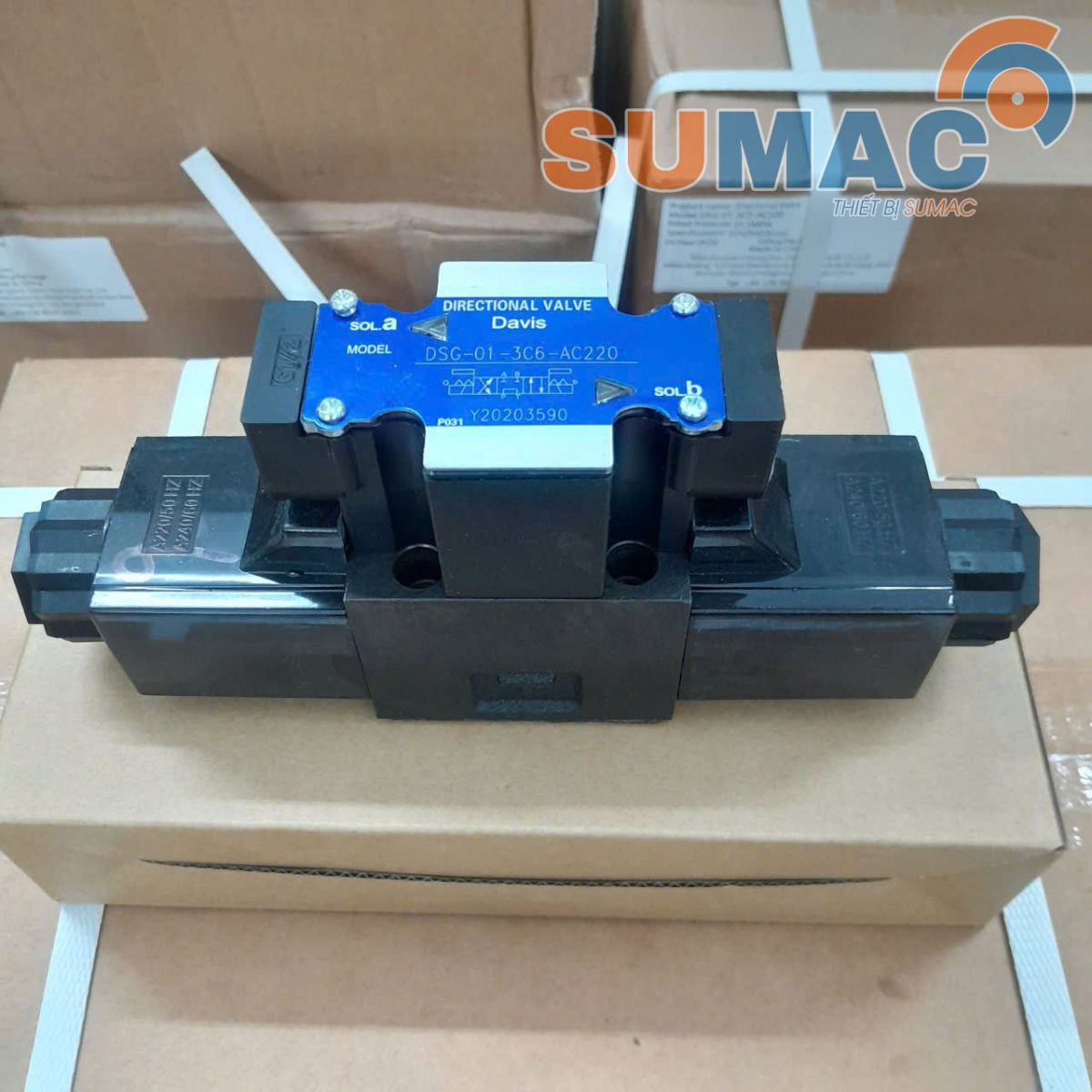

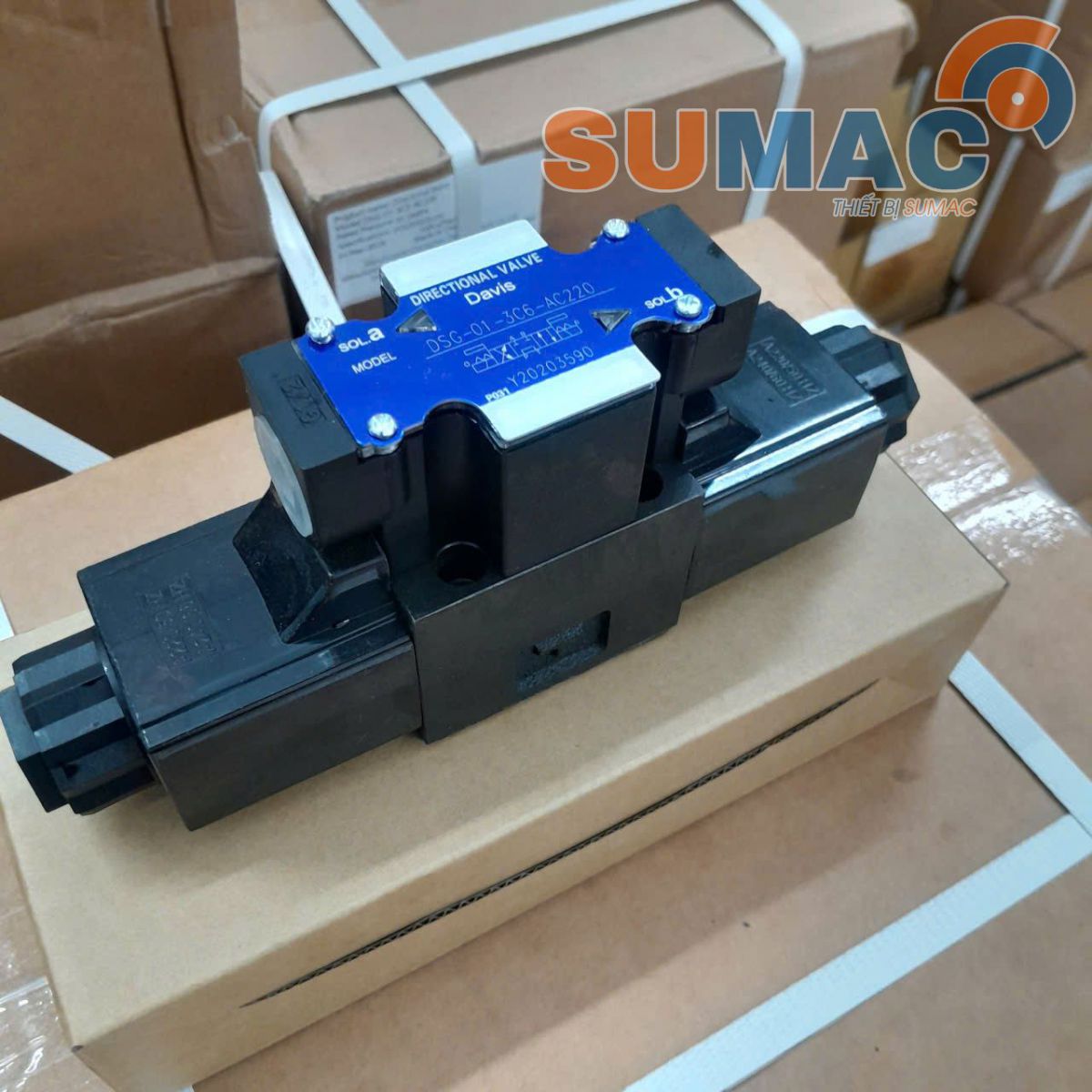

Van Điện Từ Thủy Lực DSG-01-3C6

Van Điện Từ Thủy Lực DSG-01-3C6-AC220V/DC24V – Van Đảo Chiều 4/3 Phổ Biến Cho Hệ Thống Thủy Lực

Van điện từ thủy lực DSG-01-3C6-AC220V/DC24V là dòng van đảo chiều thủy lực điều khiển bằng điện từ, được sử dụng rất phổ biến trong các hệ thống thủy lực công nghiệp. Đây là loại van thủy lực 2 chiều, 4 cửa 3 vị trí, hay còn gọi là van thủy lực 4/3.

Điểm nổi bật của van DSG-01-3C6 là ở trạng thái chưa kích điện, cửa P thông T, A và B khóa. Trạng thái này giúp dầu từ bơm hồi về thùng khi hệ thống chưa làm việc, đồng thời giữ hai đường A và B ở trạng thái khóa. Nhờ đó, van vừa hỗ trợ xả tải cho bơm, vừa giúp giữ cơ cấu chấp hành ổn định hơn trong nhiều ứng dụng thực tế.

Thông Số Kỹ Thuật Van Điện Từ Thủy Lực DSG-01-3C6

Van Điện Từ Thủy Lực DSG-01-3C6 Là Gì?

Van điện từ thủy lực DSG-01-3C6 là loại van đảo chiều dùng để điều khiển hướng đi của dầu thủy lực trong hệ thống. Van có 4 cửa dầu chính gồm P, T, A, B và 3 vị trí làm việc, vì vậy thường được gọi là van 4 cửa 3 vị trí hoặc van thủy lực 4/3.

Trong đó:

• P là cửa cấp dầu áp lực từ bơm.

• T là cửa hồi dầu về thùng.

• A và B là hai cửa làm việc nối đến xi lanh hoặc cơ cấu chấp hành.

Van sử dụng 2 cuộn coil điện từ. Khi cấp điện cho từng coil, lõi van sẽ dịch chuyển sang từng phía khác nhau, từ đó thay đổi chiều dòng dầu để điều khiển xi lanh tiến hoặc lùi.

Nguyên Lý Hoạt Động Của Van DSG-01-3C6

Trạng thái chưa kích điện

Khi chưa cấp điện cho hai cuộn coil, van ở vị trí trung tâm. Ở trạng thái này:

P thông T, A và B khóa

Điều này có nghĩa là dầu từ bơm đi vào cửa P sẽ thông về cửa T để hồi về thùng dầu, giúp giảm tải cho bơm khi hệ thống chưa thao tác. Đồng thời, hai cửa A và B bị khóa, giúp hạn chế dầu di chuyển qua hai đường làm việc của xi lanh.

Trạng thái kích điện coil thứ nhất

Khi cấp điện cho một coil, van chuyển sang trạng thái:

P thông A, B thông T

Lúc này, dầu áp lực từ cửa P đi ra cửa A, còn dầu từ cửa B hồi về cửa T. Trạng thái này thường dùng để điều khiển xi lanh đi ra hoặc thực hiện một chiều chuyển động của cơ cấu thủy lực.

Trạng thái kích điện coil còn lại

Khi cấp điện cho coil điện còn lại, van đảo chiều ngược lại:

P thông B, A thông T

Dầu áp lực từ cửa P đi ra cửa B, còn dầu từ cửa A hồi về cửa T. Nhờ đó, xi lanh hoặc cơ cấu thủy lực chuyển động theo chiều ngược lại.

Ưu Điểm Của Van Điện Từ Thủy Lực DSG-01-3C6

Dòng van 4/3 được sử dụng phổ biến

Van DSG-01-3C6 là một trong những mã van điện từ thủy lực 4/3 được dùng phổ biến nhất nhờ trạng thái trung tâm hợp lý, phù hợp với nhiều bộ nguồn và hệ thống điều khiển xi lanh 2 chiều.

Giảm tải cho bơm khi chưa làm việc

Ở vị trí trung tâm, cửa P thông T giúp dầu từ bơm hồi về thùng, hạn chế tình trạng bơm phải chịu tải liên tục khi hệ thống chưa kích hoạt thao tác.

Điều khiển xi lanh hai chiều linh hoạt

Van có 2 coil điện từ, cho phép điều khiển dòng dầu theo hai hướng khác nhau. Nhờ đó, xi lanh thủy lực có thể tiến, lùi và dừng theo tín hiệu điều khiển.

Phù hợp nhiều hệ thống thủy lực

Với lưu lượng tối đa 40 lít/phút, van DSG-01-3C6 phù hợp cho các bộ nguồn thủy lực vừa và nhỏ, máy ép thủy lực, bàn nâng, thang nâng, máy móc công nghiệp và các cụm van điều khiển xi lanh.

Lắp đặt thuận tiện

Van được thiết kế dạng lắp đế, thường sử dụng với đế van có ren đầu ra G3/8" khoảng 17mm. Kiểu lắp này giúp quá trình đấu nối, bảo trì và thay thế trở nên dễ dàng hơn.

Có 2 lựa chọn điện áp thông dụng

Van có thể sử dụng điện áp AC220V hoặc DC24V, phù hợp với nhiều hệ thống điều khiển như tủ điện, công tắc hành trình, rơ le, bộ điều khiển hoặc PLC.

Ứng Dụng Của Van DSG-01-3C6-AC220V/DC24V

Van điện từ thủy lực DSG-01-3C6 được ứng dụng rộng rãi trong nhiều thiết bị và hệ thống thủy lực, bao gồm:

• Bộ nguồn thủy lực mini

• Máy ép thủy lực

• Bàn nâng thủy lực

• Thang nâng thủy lực

• Cơ cấu xi lanh đẩy – kéo

• Hệ thống kẹp, nâng, hạ bằng thủy lực

• Cụm van thủy lực nhiều tầng

• Dây chuyền máy móc tự động hóa

• Các hệ thống cần van đảo chiều thủy lực 4/3

• Hệ thống thủy lực cần trạng thái trung tâm P thông T, A và B khóa

Trong thực tế, van DSG-01-3C6 thường được lựa chọn cho những hệ thống cần điều khiển xi lanh 2 chiều nhưng vẫn muốn dầu bơm được hồi về thùng khi van ở trạng thái trung tâm.

Khi Nào Nên Chọn Van Điện Từ DSG-01-3C6?

Bạn nên chọn van điện từ thủy lực DSG-01-3C6 khi hệ thống cần một loại van đảo chiều 4/3 có trạng thái trung tâm P thông T, A và B khóa. Đây là lựa chọn phù hợp cho nhiều hệ thống cần giảm tải cho bơm khi chưa thao tác, đồng thời vẫn điều khiển được xi lanh tiến – lùi bằng hai cuộn coil điện từ.

Van phù hợp với hệ thống có lưu lượng tối đa 40 lít/phút, sử dụng đế van ren G3/8", điện áp điều khiển AC220V hoặc DC24V.

So Sánh Nhanh Van DSG-01-3C6 Với Một Số Mã Van Khác

Van DSG-01-3C6 có trạng thái trung tâm P thông T, A và B khóa. Đây là điểm khác biệt so với một số mã van khác như:

• DSG-01-3C2: P, T, A, B đều khóa.

• DSG-01-3C4: P khóa, A và B thông nhau.

• DSG-01-3C6: P thông T, A và B khóa.

Nhờ đặc điểm này, DSG-01-3C6 thường được xem là mã van phổ biến và dễ ứng dụng trong nhiều hệ thống thủy lực, đặc biệt là các bộ nguồn cần hồi dầu về thùng khi chưa làm việc.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Khi lắp đặt van DSG-01-3C6, cần đấu đúng các cửa dầu P, T, A, B theo sơ đồ kỹ thuật của đế van. Việc đấu sai cửa dầu có thể khiến xi lanh hoạt động ngược, không hoạt động hoặc gây tăng áp bất thường.

Người dùng cần chọn đúng điện áp coil AC220V hoặc DC24V theo nguồn điều khiển. Dầu thủy lực nên được lọc sạch để hạn chế cặn bẩn làm kẹt lõi van, gây chậm đảo chiều hoặc làm van hoạt động không ổn định.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng rò rỉ dầu, nhiệt độ coil, áp suất hệ thống và khả năng đảo chiều của van để đảm bảo thiết bị vận hành ổn định, an toàn và bền bỉ.

Mua Van Điện Từ Thủy Lực DSG-01-3C6 Ở Đâu?

Nếu bạn đang cần tìm van điện từ thủy lực DSG-01-3C6-AC220V/DC24V cho bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng hoặc hệ thống xi lanh hai chiều, cần lựa chọn đúng mã van, đúng điện áp và đúng kiểu trung tâm.

Van DSG-01-3C6 là lựa chọn phù hợp cho các hệ thống cần van đảo chiều thủy lực 4/3, lưu lượng tối đa 40 lít/phút, lắp đế ren G3/8" và có trạng thái trung tâm P thông T, A và B khóa.

Sumac chuyên cung cấp Van Điện Từ Thủy Lực DSG-01-3C6 tại Hà Nội, Hồ Chí Minh, Hải Phòng, Đà Nẵng, Cần Thơ, Huế, Vĩnh Phúc, Bắc Ninh, Quảng Ninh, Hải Dương, Hưng Yên, Thái Bình, Hà Nam, Nam Định, Ninh Bình, Hà Giang, Cao Bằng, Bắc Kạn, Tuyên Quang, Lào Cai, Yên Bái, Thái Nguyên, Lạng Sơn, Bắc Giang, Phú Thọ, Điện Biên, Lai Châu, Sơn La, Hòa Bình, Thanh Hóa, Nghệ An, Hà Tĩnh, Quảng Bình, Quảng Trị, Thừa Thiên Huế, Quảng Nam, Quảng Ngãi, Bình Định, Phú Yên, Khánh Hòa, Ninh Thuận, Bình Thuận, Kon Tum, Gia Lai, Đắk Lắk, Đắk Nông, Lâm Đồng, Bình Phước, Tây Ninh, Bình Dương, Đồng Nai, Bà Rịa - Vũng Tàu, Long An, Tiền Giang, Bến Tre, Trà Vinh, Vĩnh Long, Đồng Tháp, An Giang, Kiên Giang, Hậu Giang, Sóc Trăng, Bạc Liêu, Cà Mau.v.v. và các tỉnh khác tại Khu vực Miền Bắc và Miền Nam

Mọi chi tiết vui lòng liên hệ:

THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)

Website: http://sumac.vn/

Email: vnsumac@gmail.com

✅ SHOP THIẾT BỊ SUMAC CAM KẾT

✔ Sản phẩm 100% giống với mô tả, ảnh chụp thực tế. Đơn hàng được kiểm tra trước khi giao

✔ Đảm bảo chất lượng dịch vụ trước và sau bán hàng.

✔ Giao hàng trên toàn quốc theo hình thức cod (với đơn hàng tiêu chuẩn)

Đơn hàng tiêu chuẩn là đơn hàng có sẵn, trọng lượng nhẹ, giá trị nhỏ

✔ Đổi trả hàng bị hư hỏng do vận chuyển hoặc do lỗi của nhà sản xuất.

✔ Hàng hóa mới 100% chưa qua sử dụng.

✅ GÓC YÊU THƯƠNG

✔ Quý khách vui lòng bỏ chút thời gian để theo dõi shop qua Facebook - Youtube - Tiktok - Shopee để chúng tôi phục vụ quý khách hàng ngày càng tốt hơn và nhận được nhiều ưu đãi khi mua hàng

✔ THIẾT BỊ SUMAC Cảm ơn bạn đã quan tâm đến sản phẩm của shop. Chúc các bạn MẠNH KHỎE, HẠNH PHÚC!

✅ TƯ VẤN MIỄN PHÍ TẠI

- Điện thoại – Zalo – Facebook messenger

Câu Hỏi Thường Gặp Về Van DSG-01-3C6

Van DSG-01-3C6 là van gì?

Van DSG-01-3C6 là van điện từ thủy lực 4 cửa 3 vị trí, còn gọi là van đảo chiều thủy lực 4/3.

Van DSG-01-3C6 dùng điện áp bao nhiêu?

Van có thể sử dụng điện áp AC220V hoặc DC24V, tùy theo loại cuộn coil được lắp trên van.

Trạng thái chưa kích điện của van DSG-01-3C6 như thế nào?

Ở trạng thái chưa kích điện, van có trạng thái P thông T, A và B khóa.

Khi kích điện van hoạt động ra sao?

Khi kích điện một coil, van chuyển sang trạng thái P thông A, B thông T. Khi kích điện coil còn lại, van đảo chiều ngược lại P thông B, A thông T.

Van DSG-01-3C6 lắp cho đế ren bao nhiêu?

Van thường lắp cho đế thủy lực có ren đầu ra G3/8", tương đương khoảng 17mm.

Lưu lượng tối đa của van là bao nhiêu?

Lưu lượng tối đa của van DSG-01-3C6 là 40 lít/phút.

Van DSG-01-3C6 phù hợp với ứng dụng nào?

Van phù hợp với bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng, cụm van thủy lực, hệ thống xi lanh hai chiều và nhiều thiết bị thủy lực công nghiệp khác.
