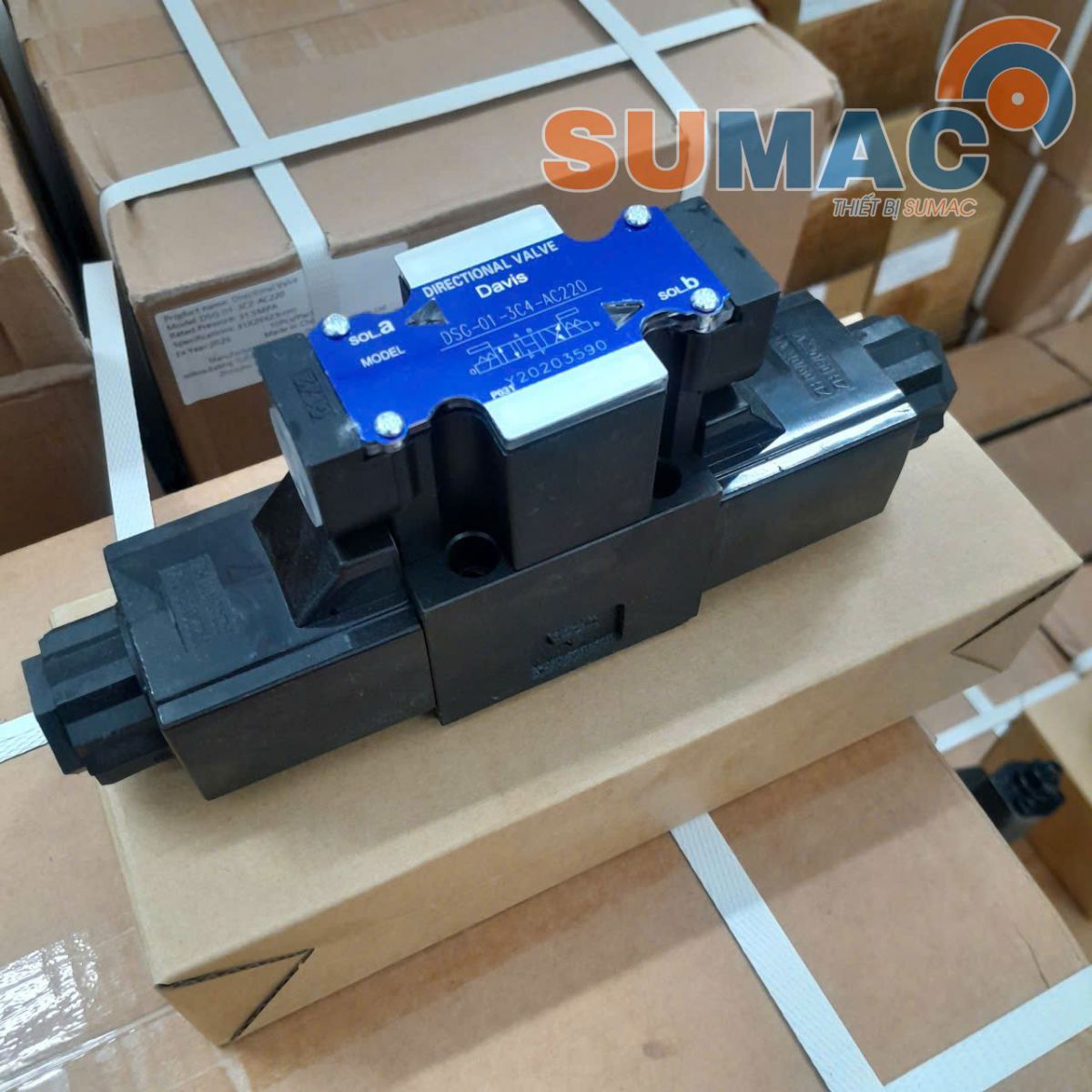

Van Điện Từ Thủy Lực DSG-01-3C4-AC220V/DC24V – Van Đảo Chiều 4/3 Cho Hệ Thống Thủy Lực

Van điện từ thủy lực DSG-01-3C4-AC220V/DC24V là dòng van đảo chiều thủy lực điều khiển bằng điện từ, được sử dụng phổ biến trong các bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng và nhiều hệ thống thủy lực công nghiệp. Đây là loại van thủy lực 2 chiều, 4 cửa 3 vị trí, còn được gọi là van thủy lực 4/3.

Điểm nổi bật của van DSG-01-3C4 là ở trạng thái chưa kích điện, cửa P khóa, A và B thông nhau, giúp hai đường làm việc của xi lanh có thể cân bằng áp hoặc hồi dầu tùy theo thiết kế hệ thống. Khi kích điện từng coil, van sẽ đảo chiều dòng dầu để điều khiển xi lanh hoạt động tiến hoặc lùi.

Thông Số Kỹ Thuật Van Điện Từ Thủy Lực DSG-01-3C4

Van Điện Từ Thủy Lực DSG-01-3C4 Là Gì?

Van điện từ thủy lực DSG-01-3C4 là loại van đảo chiều dùng để điều khiển hướng dòng dầu thủy lực trong hệ thống. Van có 4 cửa dầu chính gồm P, T, A, B và có 3 vị trí làm việc, vì vậy thường được gọi là van 4 cửa 3 vị trí hoặc van thủy lực 4/3.

Trong đó, cửa P là cửa cấp dầu áp lực từ bơm, cửa T là cửa hồi dầu về thùng, còn hai cửa A và B là hai cửa làm việc nối đến xi lanh hoặc cơ cấu chấp hành. Van sử dụng 2 cuộn coil điện từ để điều khiển lõi van dịch chuyển sang hai phía khác nhau, từ đó thay đổi chiều di chuyển của xi lanh thủy lực.

Nguyên Lý Hoạt Động Của Van DSG-01-3C4

Trạng thái chưa kích điện

Khi chưa cấp điện cho hai cuộn coil, van ở vị trí trung tâm. Ở trạng thái này:

P khóa, A và B thông nhau

Điều này có nghĩa là cửa cấp dầu áp lực P bị chặn lại, trong khi hai đường làm việc A và B thông với nhau. Trạng thái này thường được sử dụng trong các hệ thống cần cân bằng áp giữa hai khoang xi lanh hoặc không muốn dầu áp lực từ bơm cấp trực tiếp vào cơ cấu khi chưa có tín hiệu điều khiển.

Trạng thái kích điện coil thứ nhất

Khi cấp điện cho một coil, van chuyển sang trạng thái:

P thông A, B thông T

Lúc này, dầu áp lực từ cửa P đi ra cửa A, còn dầu từ cửa B hồi về cửa T. Trạng thái này giúp xi lanh hoặc cơ cấu thủy lực chuyển động theo một chiều.

Trạng thái kích điện coil còn lại

Khi cấp điện cho coil điện còn lại, van đảo chiều đường dầu:

P thông B, A thông T

Dầu áp lực từ cửa P chuyển sang cửa B, còn dầu từ cửa A hồi về cửa T. Nhờ đó, xi lanh hoặc cơ cấu thủy lực chuyển động theo chiều ngược lại.

Ưu Điểm Của Van Điện Từ Thủy Lực DSG-01-3C4

Điều khiển xi lanh hai chiều linh hoạt

Van DSG-01-3C4 sử dụng 2 coil điện từ, cho phép điều khiển xi lanh thủy lực tiến và lùi theo tín hiệu điện. Đây là lựa chọn phù hợp cho các hệ thống cần đảo chiều dòng dầu chính xác.

Trạng thái trung tâm P khóa, A và B thông

Ở vị trí trung tâm, cửa P bị khóa giúp ngăn dầu áp lực từ bơm cấp vào cơ cấu. Đồng thời, hai cửa A và B thông nhau giúp cân bằng áp giữa hai đường làm việc, phù hợp với một số hệ thống cần trạng thái trung gian đặc biệt.

Lưu lượng phù hợp nhiều hệ thống

Với lưu lượng tối đa 40 lít/phút, van đáp ứng tốt cho các bộ nguồn thủy lực vừa và nhỏ, máy ép thủy lực, bàn nâng, thang nâng và các cụm van điều khiển xi lanh.

Dễ lắp đặt, dễ thay thế

Van được thiết kế dạng lắp đế, thường dùng với đế van có ren đầu ra G3/8" khoảng 17mm. Kiểu lắp này giúp việc bảo trì, thay thế và đấu nối đường ống trở nên thuận tiện hơn.

Có nhiều lựa chọn điện áp

Van có thể sử dụng điện áp AC220V hoặc DC24V, phù hợp với nhiều hệ thống điều khiển khác nhau như tủ điện, công tắc hành trình, rơ le hoặc PLC.

Ứng Dụng Của Van DSG-01-3C4-AC220V/DC24V

Van điện từ thủy lực DSG-01-3C4 được ứng dụng trong nhiều hệ thống thủy lực cần điều khiển hai chiều bằng điện, bao gồm:

• Bộ nguồn thủy lực mini

• Máy ép thủy lực

• Bàn nâng thủy lực

• Thang nâng thủy lực

• Cụm van thủy lực nhiều tầng

• Cơ cấu xi lanh đẩy – kéo

• Hệ thống kẹp, nâng, hạ bằng thủy lực

• Máy móc công nghiệp tự động hóa

• Hệ thống thủy lực cần trạng thái trung tâm P khóa, A và B thông

Trong thực tế, van DSG-01-3C4 thường được lựa chọn cho các hệ thống cần điều khiển xi lanh 2 chiều nhưng vẫn cần trạng thái trung gian cho phép hai đường A và B thông nhau khi chưa kích điện.

Khi Nào Nên Chọn Van Điện Từ DSG-01-3C4?

Bạn nên chọn van điện từ thủy lực DSG-01-3C4 khi hệ thống cần một loại van đảo chiều 4/3, điều khiển bằng điện và có trạng thái trung tâm P khóa, A và B thông nhau.

Mã van này phù hợp với các hệ thống có lưu lượng tối đa 40 lít/phút, sử dụng đế van ren G3/8", cần điều khiển xi lanh tiến – lùi bằng hai cuộn coil và sử dụng điện áp AC220V hoặc DC24V.

Sumac chuyên cung cấp van thủy lực tại Hà Nội, Hồ Chí Minh, Hải Phòng, Đà Nẵng, Cần Thơ, Huế, Vĩnh Phúc, Bắc Ninh, Quảng Ninh, Hải Dương, Hưng Yên, Thái Bình, Hà Nam, Nam Định, Ninh Bình, Hà Giang, Cao Bằng, Bắc Kạn, Tuyên Quang, Lào Cai, Yên Bái, Thái Nguyên, Lạng Sơn, Bắc Giang, Phú Thọ, Điện Biên, Lai Châu, Sơn La, Hòa Bình, Thanh Hóa, Nghệ An, Hà Tĩnh, Quảng Bình, Quảng Trị, Thừa Thiên Huế, Quảng Nam, Quảng Ngãi, Bình Định, Phú Yên, Khánh Hòa, Ninh Thuận, Bình Thuận, Kon Tum, Gia Lai, Đắk Lắk, Đắk Nông, Lâm Đồng, Bình Phước, Tây Ninh, Bình Dương, Đồng Nai, Bà Rịa - Vũng Tàu, Long An, Tiền Giang, Bến Tre, Trà Vinh, Vĩnh Long, Đồng Tháp, An Giang, Kiên Giang, Hậu Giang, Sóc Trăng, Bạc Liêu, Cà Mau.v.v. và các tỉnh khác tại Khu vực Miền Bắc và Miền Nam

Mọi chi tiết vui lòng liên hệ:

THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)

Website: http://sumac.vn/

Email: vnsumac@gmail.com

✅ SHOP THIẾT BỊ SUMAC CAM KẾT

✔ Sản phẩm 100% giống với mô tả, ảnh chụp thực tế. Đơn hàng được kiểm tra trước khi giao

✔ Đảm bảo chất lượng dịch vụ trước và sau bán hàng.

✔ Giao hàng trên toàn quốc theo hình thức cod (với đơn hàng tiêu chuẩn)

Đơn hàng tiêu chuẩn là đơn hàng có sẵn, trọng lượng nhẹ, giá trị nhỏ

✔ Đổi trả hàng bị hư hỏng do vận chuyển hoặc do lỗi của nhà sản xuất.

✔ Hàng hóa mới 100% chưa qua sử dụng.

✅ GÓC YÊU THƯƠNG

✔ Quý khách vui lòng bỏ chút thời gian để theo dõi shop qua Facebook - Youtube - Tiktok - Shopee để chúng tôi phục vụ quý khách hàng ngày càng tốt hơn và nhận được nhiều ưu đãi khi mua hàng

✔ THIẾT BỊ SUMAC Cảm ơn bạn đã quan tâm đến sản phẩm của shop. Chúc các bạn MẠNH KHỎE, HẠNH PHÚC!

✅ TƯ VẤN MIỄN PHÍ TẠI

- Điện thoại – Zalo – Facebook messenger

So Sánh Nhanh Van DSG-01-3C4 Với Một Số Mã Van Khác

Van DSG-01-3C4 khác với van DSG-01-3C2 ở trạng thái trung tâm. Với mã DSG-01-3C2, các cửa P, T, A, B đều khóa khi chưa kích điện. Trong khi đó, DSG-01-3C4 có trạng thái P khóa, A và B thông nhau.

Vì vậy, nếu hệ thống cần giữ chặt xi lanh ở vị trí trung gian, DSG-01-3C2 thường phù hợp hơn. Nếu hệ thống cần cân bằng áp hoặc cho hai đường A và B thông nhau khi chưa kích điện, DSG-01-3C4 là lựa chọn đáng cân nhắc.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Khi lắp van DSG-01-3C4, cần đấu đúng các cửa dầu P, T, A, B trên đế van. Việc đấu sai cửa dầu có thể khiến xi lanh hoạt động ngược, không hoạt động hoặc gây tăng áp bất thường.

Người dùng cần chọn đúng điện áp coil AC220V hoặc DC24V theo nguồn điện điều khiển. Dầu thủy lực nên được lọc sạch để hạn chế cặn bẩn làm kẹt lõi van, gây chậm đảo chiều hoặc làm van hoạt động không ổn định.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng rò rỉ dầu, độ nóng của coil, áp suất hệ thống và khả năng đảo chiều của van để đảm bảo thiết bị vận hành an toàn, bền bỉ.

Mua Van Điện Từ Thủy Lực DSG-01-3C4 Ở Đâu?

Nếu bạn đang cần tìm van điện từ thủy lực DSG-01-3C4-AC220V/DC24V cho bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng hoặc hệ thống xi lanh hai chiều, cần lựa chọn đúng mã van, đúng điện áp và đúng kiểu trung tâm.

Van DSG-01-3C4 là lựa chọn phù hợp cho các hệ thống cần van đảo chiều thủy lực 4/3, lưu lượng tối đa 40 lít/phút, lắp đế ren G3/8" và có trạng thái trung tâm P khóa, A và B thông nhau.

Câu Hỏi Thường Gặp Về Van DSG-01-3C4

Van DSG-01-3C4 là van gì?

Van DSG-01-3C4 là van điện từ thủy lực 4 cửa 3 vị trí, còn gọi là van đảo chiều thủy lực 4/3.

Van DSG-01-3C4 dùng điện áp bao nhiêu?

Van có thể sử dụng điện áp AC220V hoặc DC24V, tùy theo loại cuộn coil được lắp trên van.

Trạng thái chưa kích điện của van DSG-01-3C4 như thế nào?

Ở trạng thái chưa kích điện, van có trạng thái P khóa, A và B thông nhau.

Khi kích điện van hoạt động ra sao?

Khi kích điện một coil, van chuyển sang trạng thái P thông A, B thông T. Khi kích điện coil còn lại, van đảo chiều ngược lại P thông B, A thông T.

Van DSG-01-3C4 lắp cho đế ren bao nhiêu?

Van thường lắp cho đế thủy lực có ren đầu ra G3/8", tương đương khoảng 17mm.

Lưu lượng tối đa của van là bao nhiêu?

Lưu lượng tối đa của van DSG-01-3C4 là 40 lít/phút.

Van DSG-01-3C4 phù hợp với ứng dụng nào?

Van phù hợp với bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng, cụm van thủy lực và các hệ thống xi lanh hai chiều cần điều khiển bằng điện.

Kết Luận

Van điện từ thủy lực DSG-01-3C4-AC220V/DC24V là dòng van đảo chiều thủy lực 4/3 phù hợp cho các hệ thống cần điều khiển xi lanh hai chiều và có trạng thái trung tâm P khóa, A và B thông nhau. Với size 01/02, lưu lượng tối đa 40 lít/phút, điện áp sử dụng AC220V/DC24V và khả năng lắp với đế ren G3/8" khoảng 17mm, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều hệ thống thủy lực công nghiệp.
