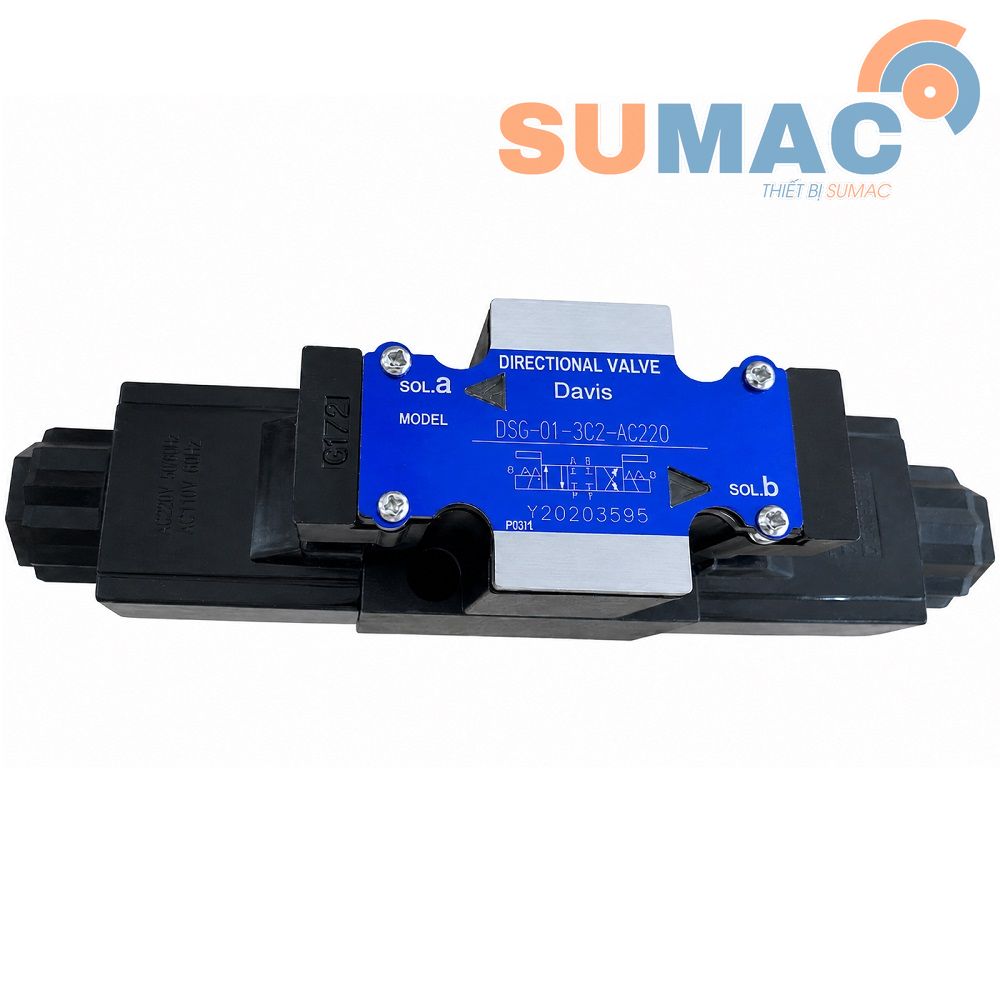

Van Điện Từ Thủy Lực DSG-01-3C2

Van Điện Từ Thủy Lực DSG-01-3C2-AC220V/DC24V – Van Đảo Chiều 4/3 Phổ Biến Cho Hệ Thống Thủy Lực

Van điện từ thủy lực DSG-01-3C2-AC220V/DC24V là dòng van đảo chiều thủy lực điều khiển bằng điện từ, được sử dụng rộng rãi trong các hệ thống thủy lực cần điều khiển xi lanh làm việc hai chiều. Đây là loại van thủy lực 2 chiều, 4 cửa 3 vị trí, thường gọi là van thủy lực 4/3.

Điểm nổi bật của van DSG-01-3C2 là ở trạng thái chưa kích điện, các cửa P, T, A, B đều khóa/tịt. Nhờ đó, van giúp giữ nguyên trạng thái dầu trong hệ thống khi chưa có tín hiệu điều khiển, phù hợp với nhiều cơ cấu cần dừng, giữ vị trí hoặc kiểm soát chuyển động xi lanh một cách ổn định.

Thông Số Kỹ Thuật Van Điện Từ Thủy Lực DSG-01-3C2

Van Điện Từ Thủy Lực DSG-01-3C2 Là Gì?

Van điện từ thủy lực DSG-01-3C2 là loại van dùng để điều khiển hướng đi của dầu thủy lực trong hệ thống. Van có 4 cửa dầu chính gồm P, T, A, B và 3 vị trí làm việc, vì vậy thường được gọi là van 4 cửa 3 vị trí hoặc van thủy lực 4/3.

Trong hệ thống thủy lực, cửa P là cửa cấp dầu áp lực từ bơm, cửa T là cửa hồi dầu về thùng, còn hai cửa A và B là hai cửa làm việc nối đến xi lanh hoặc cơ cấu chấp hành. Khi cấp điện cho từng cuộn coil, lõi van sẽ dịch chuyển sang từng phía khác nhau để thay đổi chiều dòng dầu, giúp xi lanh tiến hoặc lùi theo yêu cầu.

Nguyên Lý Hoạt Động Của Van DSG-01-3C2

Trạng thái chưa kích điện

Khi chưa cấp điện cho hai cuộn coil, van ở vị trí trung tâm. Ở trạng thái này:

P, T, A, B khóa/tịt

Điều này có nghĩa là toàn bộ các cửa dầu đều bị chặn. Dầu từ bơm không đi qua van, đồng thời dầu tại hai cửa A và B cũng không hồi về thùng. Trạng thái trung tâm khóa giúp hệ thống giữ nguyên vị trí xi lanh hoặc cơ cấu thủy lực khi chưa có tín hiệu điều khiển.

Trạng thái kích điện coil thứ nhất

Khi cấp điện cho một coil, van chuyển sang trạng thái:

P thông A, B thông T

Lúc này, dầu áp lực từ cửa P đi ra cửa A, còn dầu từ cửa B hồi về cửa T. Trạng thái này thường dùng để điều khiển xi lanh đi ra hoặc thực hiện một chiều chuyển động của cơ cấu thủy lực.

Trạng thái kích điện coil còn lại

Khi cấp điện cho coil điện còn lại, van đảo chiều ngược lại:

P thông B, A thông T

Dầu áp lực từ cửa P đi ra cửa B, còn dầu từ cửa A hồi về cửa T. Nhờ đó, xi lanh hoặc cơ cấu thủy lực có thể chuyển động theo chiều ngược lại.

Ưu Điểm Của Van Điện Từ Thủy Lực DSG-01-3C2

Van 4/3 phổ biến, dễ ứng dụng

Van DSG-01-3C2 là một trong những dòng van điện từ thủy lực 4/3 được sử dụng phổ biến nhờ khả năng điều khiển hai chiều, trạng thái trung tâm khóa và dễ tích hợp vào nhiều hệ thống thủy lực khác nhau.

Giữ vị trí tốt khi chưa kích điện

Với trạng thái trung tâm P, T, A, B khóa/tịt, van giúp hạn chế dầu di chuyển qua các cửa khi chưa có tín hiệu điều khiển. Đặc điểm này phù hợp với các hệ thống cần giữ vị trí xi lanh hoặc hạn chế chuyển động ngoài ý muốn.

Điều khiển xi lanh hai chiều linh hoạt

Van sử dụng 2 cuộn coil điện từ, cho phép điều khiển dòng dầu theo hai hướng khác nhau. Khi kích từng coil, van sẽ chuyển trạng thái để điều khiển xi lanh tiến hoặc lùi.

Lưu lượng phù hợp nhiều hệ thống

Với lưu lượng tối đa 40 lít/phút, van DSG-01-3C2 phù hợp cho nhiều bộ nguồn thủy lực vừa và nhỏ, máy ép thủy lực, bàn nâng, thang nâng, hệ thống kẹp, đẩy, kéo và các cụm van điều khiển xi lanh.

Lắp đặt thuận tiện

Van được thiết kế dạng lắp đế, thường sử dụng với đế van có ren đầu ra G3/8" khoảng 17mm. Kiểu lắp này giúp quá trình đấu nối, bảo trì và thay thế trở nên dễ dàng hơn.

Có 2 lựa chọn điện áp thông dụng

Van có thể sử dụng điện áp AC220V hoặc DC24V, phù hợp với nhiều hệ thống điều khiển như tủ điện, công tắc hành trình, rơ le, bộ điều khiển hoặc PLC.

Ứng Dụng Của Van DSG-01-3C2-AC220V/DC24V

Van điện từ thủy lực DSG-01-3C2 được ứng dụng trong nhiều thiết bị và hệ thống thủy lực cần điều khiển xi lanh hai chiều, bao gồm:

• Bộ nguồn thủy lực mini

• Máy ép thủy lực

• Bàn nâng thủy lực

• Thang nâng thủy lực

• Cơ cấu xi lanh đẩy – kéo

• Hệ thống kẹp thủy lực

• Máy móc tự động hóa

• Hệ thống nâng hạ hàng hóa

• Cụm van thủy lực điều khiển nhiều chức năng

• Các hệ thống cần van đảo chiều thủy lực 4/3 có trạng thái trung tâm khóa

Trong thực tế, van DSG-01-3C2 thường được lựa chọn cho các cơ cấu cần điều khiển chính xác, có yêu cầu dừng tại vị trí trung gian hoặc hạn chế dầu hồi tự do khi chưa kích điện.

Khi Nào Nên Chọn Van Điện Từ DSG-01-3C2?

Bạn nên chọn van điện từ thủy lực DSG-01-3C2 khi hệ thống cần một loại van đảo chiều 4/3 có trạng thái trung tâm P, T, A, B khóa/tịt. Đây là lựa chọn phù hợp cho các hệ thống cần giữ vị trí xi lanh, điều khiển hai chiều bằng điện và làm việc với lưu lượng tối đa khoảng 40 lít/phút.

Van phù hợp với hệ thống dùng đế ren G3/8", điện áp điều khiển AC220V hoặc DC24V, thường gặp trong bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng và nhiều thiết bị công nghiệp khác.

So Sánh Nhanh Van DSG-01-3C2 Với Một Số Mã Van Khác

Van DSG-01-3C2 có trạng thái trung tâm P, T, A, B khóa/tịt. Đây là điểm khác biệt quan trọng so với một số mã van điện từ thủy lực khác:

• DSG-01-3C2: P, T, A, B đều khóa/tịt.

• DSG-01-3C4: P khóa, A và B thông T.

• DSG-01-3C6: P thông T, A và B khóa.

Nhờ trạng thái trung tâm khóa toàn bộ cửa dầu, DSG-01-3C2 thường được dùng cho các hệ thống cần giữ cơ cấu ở vị trí hiện tại khi chưa có tín hiệu điều khiển.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Khi lắp đặt van DSG-01-3C2, cần đấu đúng các cửa dầu P, T, A, B theo sơ đồ kỹ thuật của đế van. Nếu đấu sai đường dầu, xi lanh có thể hoạt động ngược chiều, không hoạt động hoặc gây tăng áp bất thường trong hệ thống.

Người dùng cần chọn đúng điện áp coil AC220V hoặc DC24V theo nguồn điều khiển. Dầu thủy lực nên được lọc sạch để hạn chế cặn bẩn làm kẹt lõi van, gây chậm đảo chiều hoặc làm van hoạt động không ổn định.

Trong quá trình sử dụng, nên kiểm tra định kỳ tình trạng rò rỉ dầu, nhiệt độ coil, áp suất làm việc và khả năng đảo chiều của van để đảm bảo hệ thống vận hành an toàn, ổn định và bền bỉ.

Mua Van Điện Từ Thủy Lực DSG-01-3C2 Ở Đâu?

Nếu bạn đang cần tìm van điện từ thủy lực DSG-01-3C2-AC220V/DC24V cho bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng hoặc hệ thống xi lanh hai chiều, cần lựa chọn đúng mã van, đúng điện áp và đúng kiểu trung tâm.

Van DSG-01-3C2 là lựa chọn phù hợp cho các hệ thống cần van đảo chiều thủy lực 4/3, lưu lượng tối đa 40 lít/phút, lắp đế ren G3/8" và có trạng thái trung tâm P, T, A, B khóa/tịt.

Câu Hỏi Thường Gặp Về Van DSG-01-3C2

Van DSG-01-3C2 là van gì?

Van DSG-01-3C2 là van điện từ thủy lực 4 cửa 3 vị trí, hay còn gọi là van đảo chiều thủy lực 4/3.

Van DSG-01-3C2 dùng điện áp bao nhiêu?

Van có thể sử dụng điện áp AC220V hoặc DC24V, tùy theo loại cuộn coil được lắp trên van.

Trạng thái chưa kích điện của van DSG-01-3C2 như thế nào?

Ở trạng thái chưa kích điện, van có trạng thái P, T, A, B khóa/tịt.

Khi kích điện van hoạt động ra sao?

Khi kích điện một coil, van chuyển sang trạng thái P thông A, B thông T. Khi kích điện coil còn lại, van đảo chiều ngược lại P thông B, A thông T.

Van DSG-01-3C2 lắp cho đế ren bao nhiêu?

Van thường lắp cho đế thủy lực có ren đầu ra G3/8", tương đương khoảng 17mm.

Lưu lượng tối đa của van là bao nhiêu?

Lưu lượng tối đa của van DSG-01-3C2 là 40 lít/phút.

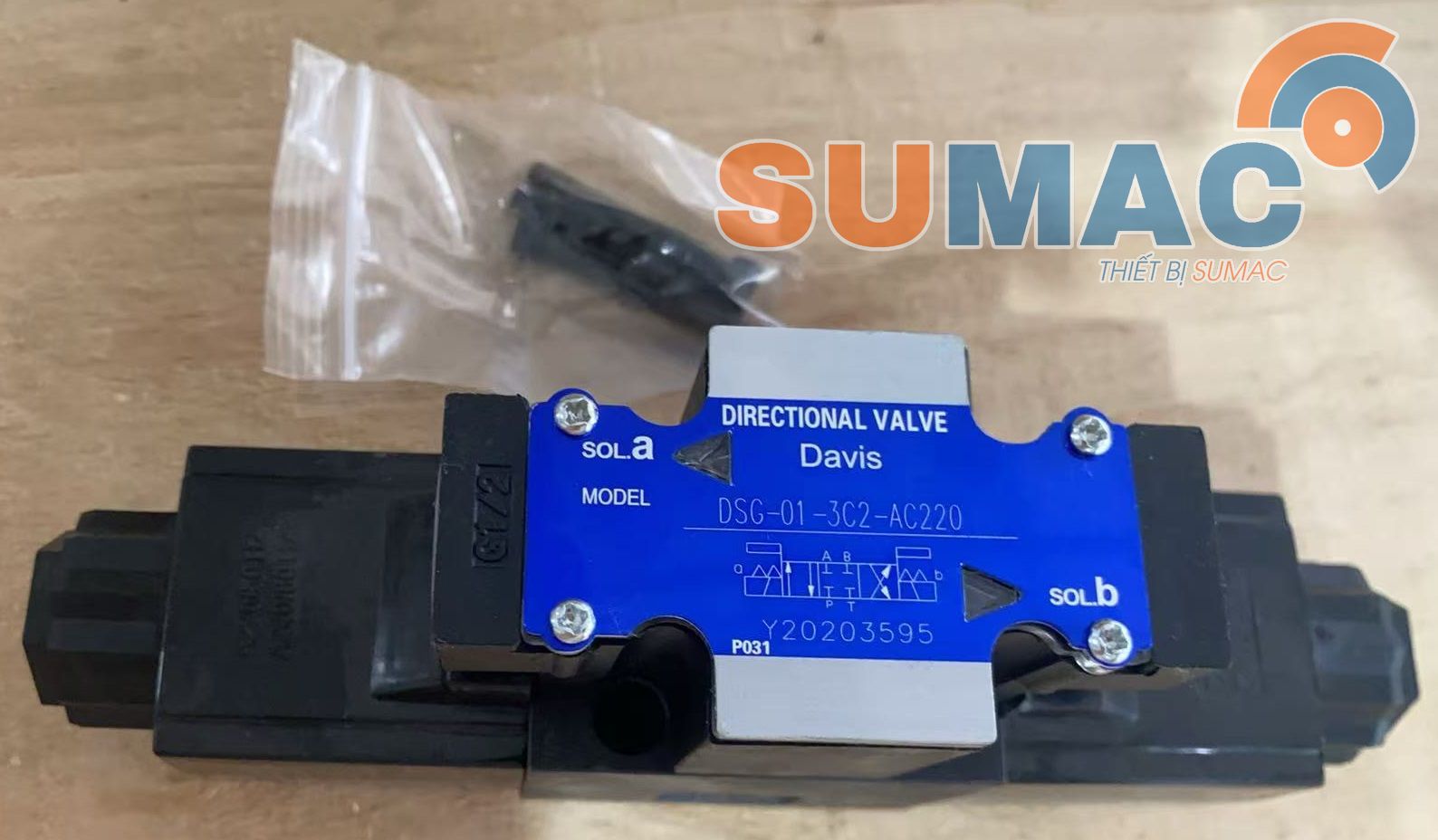

Van DSG-01-3C2 phù hợp với ứng dụng nào?

Van phù hợp với bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng, cụm van thủy lực, hệ thống xi lanh hai chiều và nhiều thiết bị thủy lực công nghiệp khác.

Kết Luận Van điện từ thủy lực DSG-01-3C2

Van điện từ thủy lực DSG-01-3C2-AC220V/DC24V là dòng van đảo chiều thủy lực 4/3 phổ biến, phù hợp cho các hệ thống cần điều khiển xi lanh hai chiều và giữ vị trí khi chưa kích điện. Với trạng thái trung tâm P, T, A, B khóa/tịt, van giúp kiểm soát dòng dầu chặt chẽ, hạn chế chuyển động ngoài ý muốn và đảm bảo hệ thống vận hành ổn định.

Sản phẩm có size 01/02, lưu lượng tối đa 40 lít/phút, điện áp sử dụng AC220V/DC24V, lắp cho đế có ren đầu ra G3/8" khoảng 17mm, đáp ứng tốt nhu cầu sử dụng trong các hệ thống thủy lực công nghiệp, bộ nguồn thủy lực, máy ép, bàn nâng và thang nâng.

Bạn nên chọn van điện từ thủy lực DSG-01-3C2 khi hệ thống cần một loại van đảo chiều 4/3, điều khiển bằng điện và có trạng thái trung tâm P khóa, A và B thông nhau.

Mã van này phù hợp với các hệ thống có lưu lượng tối đa 40 lít/phút, sử dụng đế van ren G3/8", cần điều khiển xi lanh tiến – lùi bằng hai cuộn coil và sử dụng điện áp AC220V hoặc DC24V.
