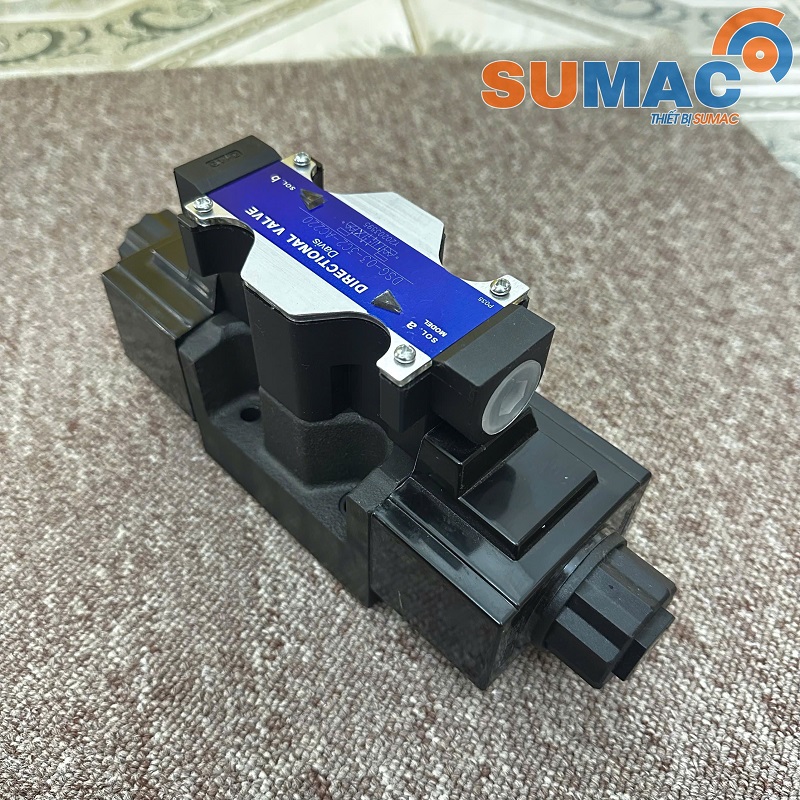

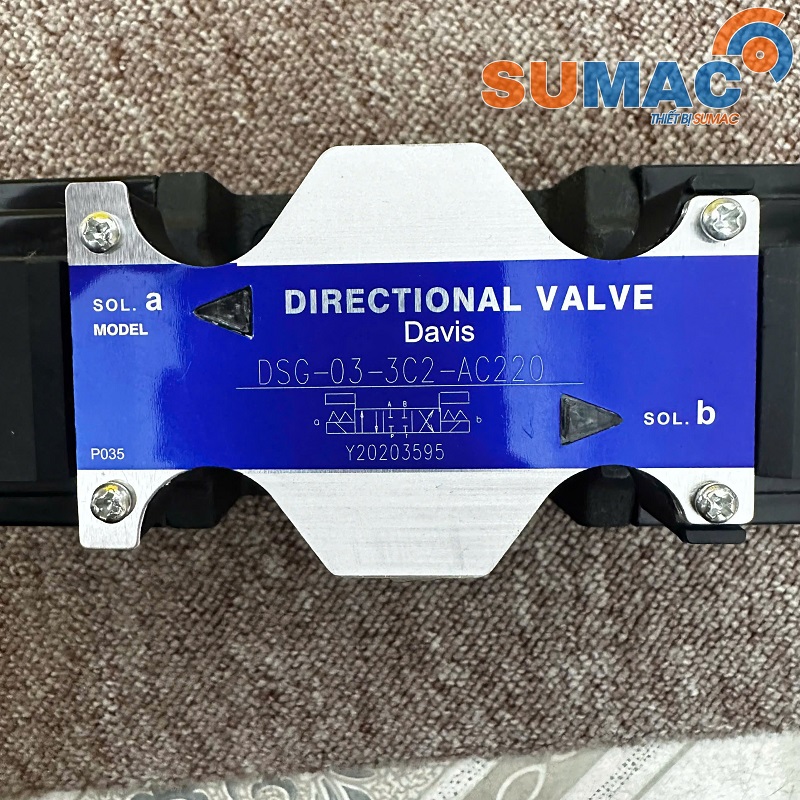

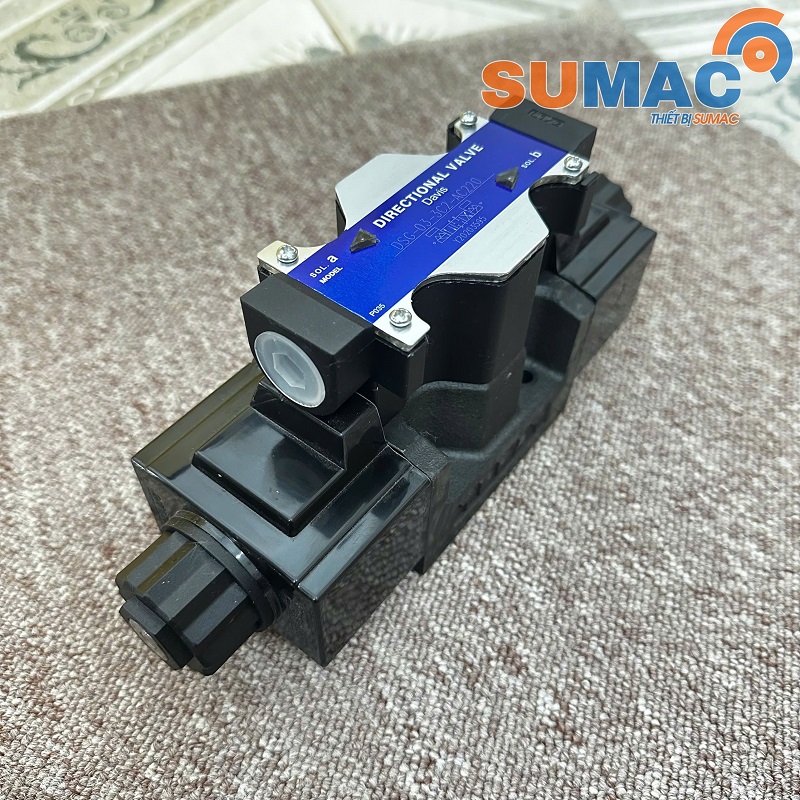

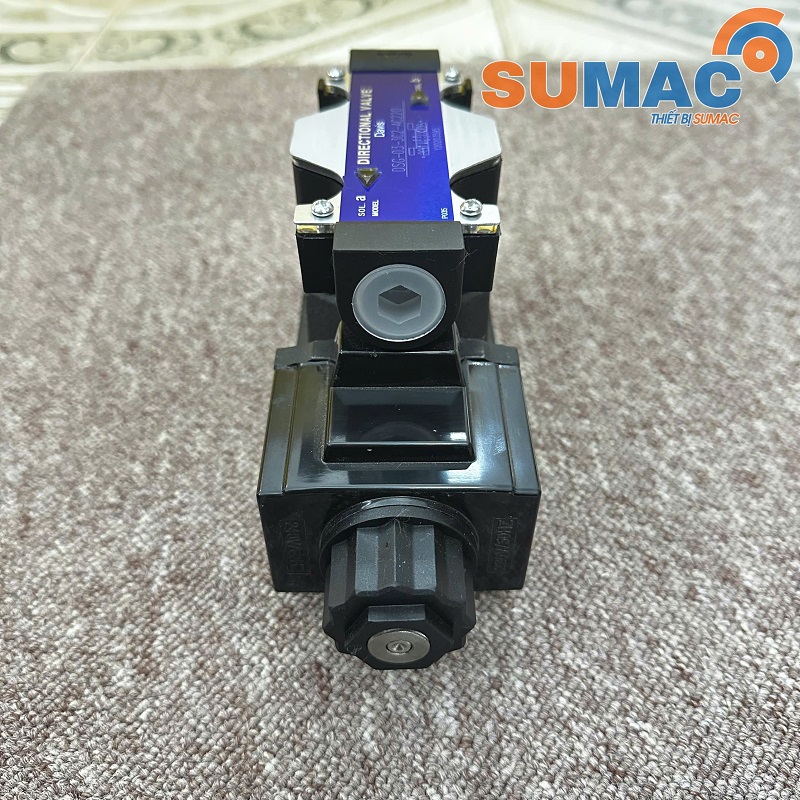

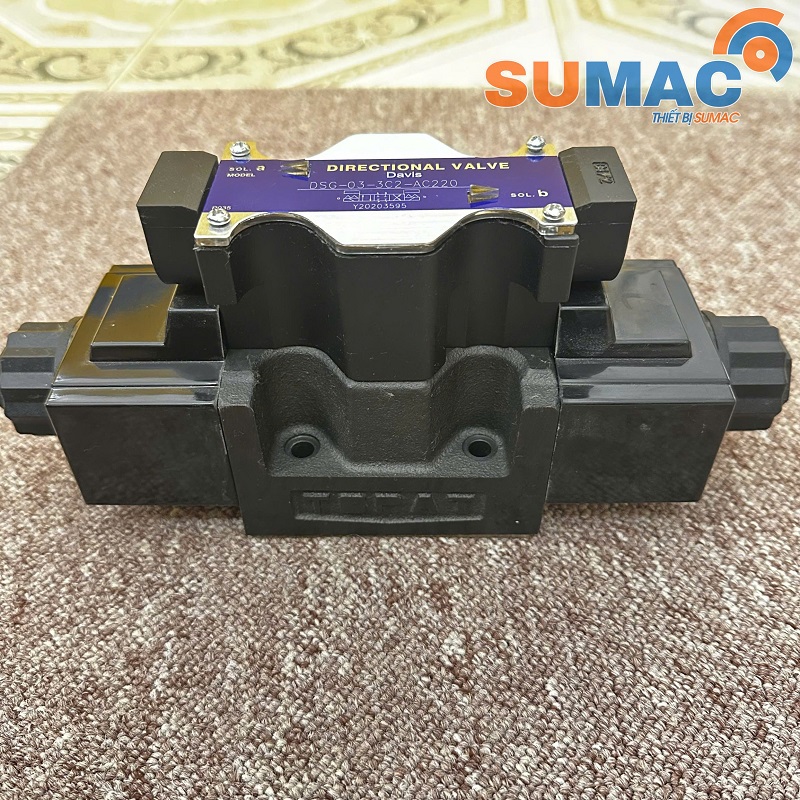

Van điện từ DSG-03-3C2 220V – Van đảo chiều thủy lực AC220V

Van điện từ DSG-03-3C2 220V là van phân phối thủy lực điều khiển bằng điện từ, có nhiệm vụ thay đổi hướng dòng dầu để điều khiển chuyển động của xi lanh hoặc mô tơ thủy lực. Van thuộc dòng DSG-03, sử dụng điện áp AC 220V, kiểu con trượt 3C2, kết cấu 3 vị trí, phù hợp cho máy ép thủy lực, bộ nguồn, máy công nghiệp và các hệ thống tự động hóa.

Van có áp suất định mức 31,5 MPa, tương đương khoảng 315 bar, đáp ứng tốt các hệ thống thủy lực công nghiệp yêu cầu khả năng chịu áp cao và điều khiển chính xác.

Thông số kỹ thuật van DSG-03-3C2 AC220

Cấu tạo van điện từ DSG-03-3C2

1. Thân van thủy lực

Thân van được chế tạo chắc chắn, bên trong có các đường dẫn dầu và khoang lắp con trượt.

Các cửa làm việc cơ bản gồm:

- P – Pressure: cửa dầu áp suất từ bơm.

- T – Tank: cửa dầu hồi về thùng.

- A: cửa dầu làm việc thứ nhất.

- B: cửa dầu làm việc thứ hai.

2. Con trượt 3C2

Con trượt 3C2 là bộ phận quyết định trạng thái phân phối dầu của van.

Van có 3 vị trí làm việc: Vị trí bên trái – vị trí trung tâm – vị trí bên phải.

Tùy trạng thái cấp điện cho SOL.a hoặc SOL.b, con trượt sẽ dịch chuyển và thay đổi đường dầu.

3. Hai cuộn điện từ

Van DSG-03-3C2 sử dụng hai đầu điện từ để điều khiển con trượt theo hai hướng.

Cuộn coil sử dụng nguồn AC 220V

Khi được cấp điện, coil tạo từ trường và sinh lực hút làm dịch chuyển lõi từ.

4. Lò xo hồi vị

Lò xo ở hai đầu có tác dụng đưa con trượt trở về vị trí trung tâm khi hai cuộn điện không được kích hoạt.

Thiết kế này giúp hệ thống có trạng thái trung gian rõ ràng và thuận tiện khi thiết kế mạch điều khiển.

Nguyên lý hoạt động van DSG-03-3C2 220V

Van hoạt động dựa trên lực điện từ tác động lên con trượt phân phối dầu.

Dầu áp suất từ bơm được dẫn vào cửa P. Tùy tín hiệu điều khiển, van hoạt động theo ba trạng thái.

Khi cấp điện cho SOL.a

Cuộn điện từ tạo lực hút làm con trượt dịch chuyển sang một phía.

Các đường dầu P, T, A và B thay đổi kết nối, đưa dầu áp suất tới một phía của cơ cấu chấp hành. Xi lanh hoặc mô tơ bắt đầu chuyển động theo một hướng.

Khi cấp điện cho SOL.b

Con trượt dịch chuyển theo hướng ngược lại.

Dòng dầu cũng được đảo hướng, từ đó làm xi lanh chuyển động ngược hoặc thay đổi chiều hoạt động của mô tơ thủy lực.

Khi ngắt điện cả hai đầu

Hai lò xo đưa con trượt trở về vị trí trung tâm.

Sơ đồ hoạt động :

Cấp SOL.a → xi lanh chạy một chiều → ngắt điện về trung tâm → cấp SOL.b → xi lanh chạy chiều ngược lại.

Ứng dụng của van điện từ DSG-03-3C2

Van điện từ DSG-03-3C2 AC220V được sử dụng để điều khiển hướng dòng dầu trong nhiều hệ thống thủy lực công nghiệp, các thiết bị cần điều khiển tiến – lùi, nâng – hạ, đẩy – kéo.

Van thường được ứng dụng trong:

- Máy ép thủy lực , Máy ép chữ H , Máy ép 4 trụ.

- Máy ép kiện , Máy ép phế liệu , Máy dập.

- Bộ nguồn và trạm nguồn thủy lực.

- Máy chấn , Máy uốn , Máy cắt thủy lực.

- Bàn nâng , Thiết bị nâng hạ.

- Hệ thống kẹp , giữ , đẩy sản phẩm.

- Hệ thống xi lanh thủy lực hai chiều.

- Dây chuyền và máy móc tự động hóa.

- Mạch điều khiển mô tơ thủy lực đổi chiều.

- Van cũng dễ kết hợp với relay, nút nhấn, công tắc hành trình hoặc PLC để điều khiển tự động.

Ưu điểm của van DSG-03-3C2 AC220

Van có nhiều ưu điểm khi sử dụng trong hệ thống thủy lực công nghiệp:

- Điều khiển hoàn toàn bằng điện.

- Sử dụng nguồn 220V AC phổ biến.

- Có 3 vị trí làm việc.

- Hai đầu điện từ điều khiển hai hướng.

- Lò xo tự động đưa con trượt về trung tâm.

- Khả năng đảo chiều nhanh.

- Kết cấu chắc chắn.

- Chịu được áp suất cao.

- Lắp đặt gọn trên đế van.

- Dễ tích hợp vào tủ điện.

- Kết nối thuận tiện với relay và PLC.

Cách chọn van DSG-03-3C2 đúng hệ thống

Khi lựa chọn van nên kiểm tra đồng thời các thông số sau:

Đúng model

Ưu tiên chọn đúng:

Đúng điện áp

Van sử dụng AC220V. Không sử dụng nhầm với phiên bản DC24V hoặc các điện áp khác.

Đúng mã con trượt

Nếu hệ thống cũ sử dụng 3C2 thì khi thay thế nên đối chiếu đúng sơ đồ của mã 3C2.

Đúng mặt lắp

Kiểm tra: - Vị trí cửa dầu.

    - Lỗ bắt bulông.

    - Kích thước đế.

Phù hợp áp suất

Áp suất làm việc của hệ thống phải nằm trong giới hạn cho phép của van.

Phù hợp lưu lượng

Van cần được lựa chọn theo lưu lượng thực tế của bơm để hạn chế tổn thất áp suất và phát nhiệt.
