Van tay thủy lực P80-6 tay ren 27mm – Van chia dầu 6 cần lưu lượng lớn

Van tay thủy lực P80-6 tay ren 27mm là loại van phân phối thủy lực 6 cần điều khiển, được sử dụng để đóng mở, đảo chiều và phân phối dòng dầu đến nhiều cơ cấu chấp hành trong cùng một hệ thống. Van thuộc dòng P80, phù hợp với những hệ thống cần lưu lượng dầu tương đối lớn, vận hành nhiều xi lanh hoặc motor thủy lực độc lập.

Với thiết kế 6 tay gạt, kết cấu chắc chắn và cổng kết nối ren khoảng 27mm, van P80-6 tay được sử dụng phổ biến trên máy nông nghiệp, máy công trình, máy ép, hệ thống nâng hạ, xe chuyên dụng và nhiều thiết bị thủy lực khác.

Thông số van tay thủy lực P80-6 tay ren 27mm

Van P80-6 tay là gì?

Van P80-6 tay là một dạng van chia dầu thủy lực nhiều ngăn, gồm 6 cụm điều khiển được tích hợp trên cùng một thân van.

Mỗi tay gạt có thể điều khiển một cơ cấu thủy lực riêng như:

- Xi lanh nâng – hạ.

- Xi lanh tiến – lùi.

- Xi lanh kẹp – nhả.

- Xi lanh nghiêng.

- Motor thủy lực.

- Các cơ cấu chấp hành khác.

Nhờ đó, chỉ với một bộ van P80-6, người vận hành có thể điều khiển nhiều chuyển động khác nhau trên cùng một máy.

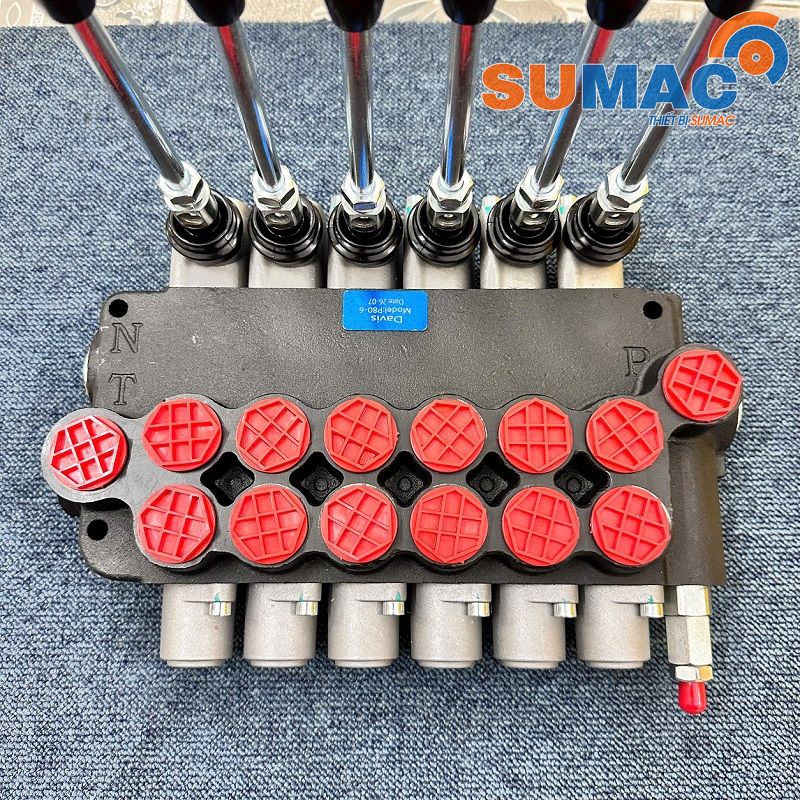

Cấu tạo van tay thủy lực P80-6 tay

Van P80-6 được thiết kế theo dạng nhiều ngăn ghép liền thành một khối. Các bộ phận chính gồm:

1. Thân van

Thân van được chế tạo từ vật liệu kim loại có độ cứng cao, chịu được áp suất của hệ thống thủy lực.

Bên trong thân van là các đường dẫn dầu được gia công chính xác nhằm đưa dầu tới từng cửa làm việc.

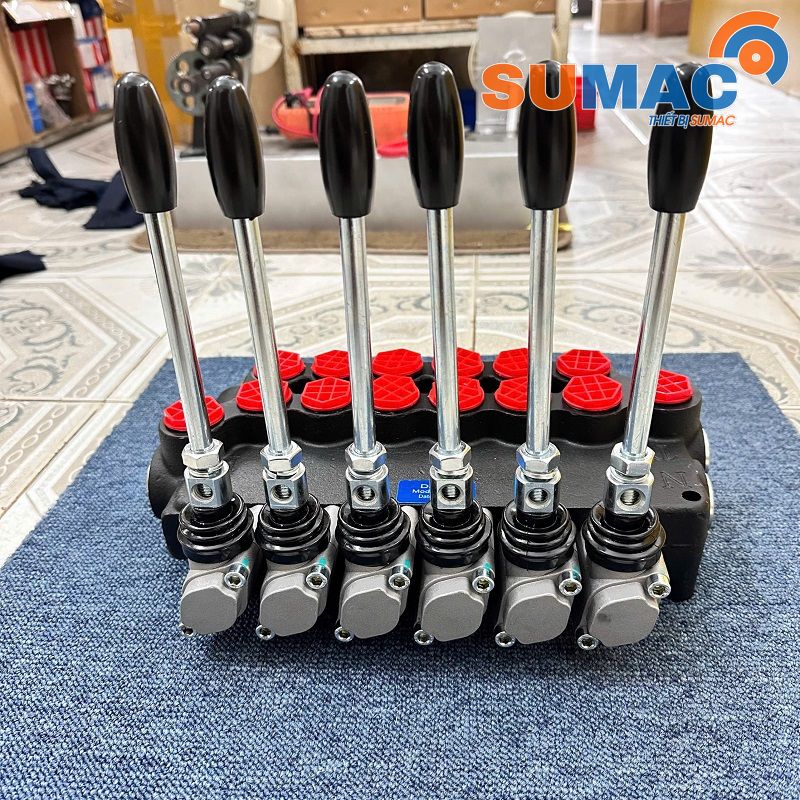

2. Sáu tay gạt điều khiển

Van có tổng cộng 6 tay gạt, tương ứng với 6 cụm điều khiển.

Khi người vận hành đẩy hoặc kéo tay gạt, con trượt bên trong van thay đổi vị trí để phân phối dầu đến cửa làm việc tương ứng.

3. Con trượt van

Con trượt là bộ phận trực tiếp kiểm soát đường đi của dầu.

4. Cổng dầu vào P

Cổng P – Pressure nhận dầu áp suất từ bơm thủy lực đưa vào van phân phối.

5. Cổng dầu hồi T

Cổng T – Tank đưa dầu sau khi làm việc trở về thùng dầu thủy lực.

6. Các cửa làm việc A và B

Mỗi ngăn van thường có các cửa dầu làm việc đưa dầu tới xi lanh hoặc motor thủy lực.

Với van 6 tay, người sử dụng có thể điều khiển nhiều cơ cấu chấp hành riêng biệt trên cùng một hệ thống.

7. Van an toàn

Tùy từng phiên bản, cụm P80 có thể được tích hợp cơ cấu giới hạn áp suất nhằm bảo vệ van, bơm và các thiết bị trong hệ thống khi áp suất tăng cao.

Nguyên lý hoạt động của van thủy lực P80-6 tay

Nguyên lý hoạt động của van P80-6 tay dựa trên việc thay đổi vị trí con trượt bên trong từng ngăn van. Sơ đồ nguyên lý:

Bơm thủy lực → cửa P → van P80-6 → cửa A/B → xi lanh hoặc motor → cửa T → thùng dầu.

Ưu điểm của van P80-6 tay ren 27mm

Điều khiển được nhiều cơ cấu trên cùng một van

Thiết kế 6 ngăn giúp một bộ van có thể điều khiển tới nhiều xi lanh hoặc motor khác nhau, giảm số lượng van riêng lẻ cần lắp đặt.

Lưu lượng làm việc tương đối lớn

Lưu lượng có thể đạt khoảng 80 L/phút, phù hợp với nhiều máy công trình và thiết bị thủy lực cỡ trung.

Chịu áp suất cao

Kết cấu thân van chắc chắn giúp P80 phù hợp với các hệ thống thủy lực có áp suất làm việc cao.

Điều khiển trực tiếp, dễ sử dụng

Tay gạt cơ khí có thao tác đơn giản, người vận hành có thể trực tiếp kiểm soát chuyển động của xi lanh mà không cần hệ thống điện điều khiển phức tạp.

Dễ lắp đặt và bảo dưỡng

Thiết kế phổ biến giúp việc đấu nối, thay thế và sửa chữa van tương đối thuận tiện.

Một cụm van thay thế nhiều van đơn

Sử dụng P80-6 giúp hệ thống gọn hơn, giảm đường ống và thuận tiện hơn trong bố trí thiết bị.

Ứng dụng của van tay thủy lực P80-6

Van P80-6 tay có thể sử dụng trong nhiều loại máy cần điều khiển nhiều chuyển động.

- Máy công trình : Máy xúc mini , Máy đào , Máy khoan , Xe chuyên dụng , Thiết bị thi công thủy lực.

- Máy nông nghiệp : Máy kéo , Máy cày , Máy thu hoạch , Máy nâng nông sản và các bộ công tác gắn trên máy kéo.

- Máy ép thủy lực : Máy ép chữ H , Máy ép kiện , Máy ép phế liệu và các loại máy ép có nhiều xi lanh.

- Thiết bị nâng hạ : Bàn nâng , Sàn nâng , Xe nâng , Cầu nâng , Cơ cấu nâng hàng.

- Thiết bị kẹp và gá thủy lực : Điều khiển các thao tác kẹp – nhả , nâng – hạ , nghiêng hoặc xoay.

- Hệ thống có nhiều xi lanh : một tay có thể điều khiển một cơ cấu riêng như nâng, hạ, tiến, lùi, kẹp, mở hoặc đóng.

- Motor thủy lực : sử dụng trong các hệ thống quay, cuốn hoặc truyền động thủy lực khi lựa chọn đúng kiểu con trượt.

Hướng dẫn lựa chọn van P80-6 tay phù hợp

Xác định lưu lượng của bơm

 Lưu lượng dầu của bơm phải nằm trong phạm vi làm việc cho phép của van.

Xác định áp suất hệ thống

 Cần kiểm tra áp suất làm việc của bơm và tải thực tế để lựa chọn van có khả năng chịu áp phù hợp.

Kiểm tra kích thước ren

Với phiên bản P80-6 tay ren 27mm, cần đo và kiểm tra đúng: đường kính , bước ren , ren cửa P,T,A/B.

Không nên chỉ đo đường kính ngoài rồi lựa chọn vì các tiêu chuẩn ren có thể khác nhau.

Xác định số cơ cấu cần điều khiển

Nếu máy cần 6 chức năng thủy lực độc lập thì P80-6 là lựa chọn phù hợp.

Vì sao nên lựa chọn van P80-6 tay?

Van tay thủy lực P80-6 phù hợp khi hệ thống đồng thời có các yêu cầu:

- Cần điều khiển nhiều xi lanh hoặc motor.

- Cần 6 chức năng điều khiển độc lập.

- Lưu lượng bơm tương đối lớn.

- Sử dụng điều khiển tay đơn giản.

- Cụm van chắc chắn, dễ lắp và dễ bảo dưỡng.

Lưu ý khi lắp đặt van P80-6 tay

Khi lắp van cần đặc biệt chú ý:

- Xác định chính xác cửa P – dầu áp suất vào.

- Xác định đúng cửa T – dầu hồi về thùng.

- Đấu đúng các cửa A và B tới xi lanh.

- Vệ sinh sạch đường ống trước khi lắp.

- Hạn chế bụi, mạt kim loại và tạp chất lọt vào hệ thống.

- Sử dụng dầu thủy lực đúng tiêu chuẩn.

- Kiểm tra lọc dầu thường xuyên.

- Không vận hành vượt áp suất cho phép của van.

- Sau khi lắp cần chạy thử ở áp suất thấp trước khi đưa máy vào tải.
