Trạm Nguồn Thủy Lực Điều Khiển Hai Xi Lanh Là Gì?

Trạm nguồn thủy lực điều khiển hai xi lanh giúp vận hành đồng bộ, ổn định và tăng hiệu quả cho máy ép, bàn nâng, máy chấn và hệ thống tự động hóa. Tìm hiểu cấu tạo, nguyên lý và ứng dụng thực tế.

Trạm nguồn thủy lực điều khiển hai xi lanh là hệ thống cung cấp áp suất dầu để vận hành đồng thời hoặc độc lập hai xi lanh thủy lực trong cùng một thiết bị. Đây là giải pháp được sử dụng phổ biến trong các loại máy ép thủy lực, bàn nâng, máy chấn tôn, hệ thống nâng hạ và dây chuyền tự động hóa công nghiệp.

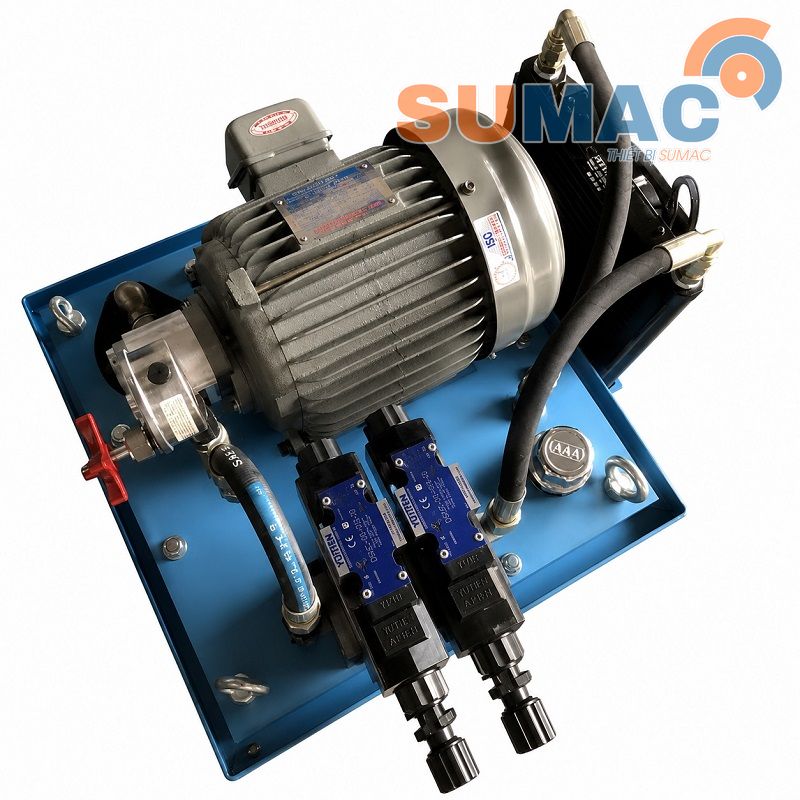

Hệ thống thường bao gồm motor điện, bơm thủy lực, thùng dầu, van điều khiển, đồng hồ áp suất và hai xi lanh thủy lực được kết nối theo sơ đồ điều khiển riêng biệt hoặc đồng bộ.

Việc sử dụng trạm nguồn thủy lực hai xi lanh giúp máy hoạt động ổn định hơn, tăng lực ép và đảm bảo cân bằng tải trong quá trình vận hành.

Cấu Tạo Của Trạm Nguồn Thủy Lực Điều Khiển Hai Xi Lanh

Bộ Nguồn Thủy Lực

Đây là phần quan trọng nhất của hệ thống, bao gồm:

Motor Điện

Motor điện có nhiệm vụ kéo bơm thủy lực hoạt động. Công suất motor thường từ 1.5kW – 15kW tùy tải trọng và lưu lượng yêu cầu.

Bơm Thủy Lực

Bơm dầu tạo áp suất và lưu lượng để cấp dầu cho hai xi lanh hoạt động.

Các loại bơm thường dùng:

• Bơm bánh răng
• Bơm piston
• Bơm cánh gạt

Thùng Dầu Thủy Lực

Dùng để chứa dầu thủy lực và giải nhiệt trong quá trình vận hành.

Van Điều Khiển Thủy Lực

Hệ thống van quyết định cách hai xi lanh hoạt động.

Van Điện Từ

Cho phép điều khiển đóng mở dầu bằng điện.

Van Chia Lưu Lượng

Giúp chia đều lưu lượng dầu cho hai xi lanh để đảm bảo chuyển động đồng bộ.

Van Chống Tụt

Giữ tải an toàn khi mất áp hoặc dừng hệ thống.

Van Điều Áp

Điều chỉnh áp suất phù hợp với tải trọng làm việc.

Hai Xi Lanh Thủy Lực

Xi lanh là cơ cấu tạo lực nâng, ép hoặc đẩy.

Tùy ứng dụng có thể sử dụng:

• Hai xi lanh đồng kích thước
• Hai xi lanh khác hành trình
• Xi lanh tác động đơn
• Xi lanh tác động kép

Nguyên Lý Hoạt Động Của Trạm Nguồn Hai Xi Lanh

Điều Khiển Đồng Thời Hai Xi Lanh

Dầu từ bơm thủy lực được chia đều qua van chia lưu lượng để cấp cho hai xi lanh cùng hoạt động.

Giải pháp này thường dùng trong:

• Máy ép hai đầu
• Bàn nâng cân bằng
• Hệ thống nâng cổng

Ưu điểm:

• Chuyển động đồng bộ
• Hạn chế lệch tải
• Tăng độ ổn định

Điều Khiển Riêng Từng Xi Lanh

Mỗi xi lanh sử dụng một van điều khiển riêng để hoạt động độc lập.

Ứng dụng trong:

• Máy ép nhiều công đoạn
• Hệ thống gá kẹp
• Thiết bị nâng hạ đặc biệt

Ưu điểm:

• Linh hoạt vận hành
• Dễ điều chỉnh hành trình
• Tối ưu từng chức năng

Ưu Điểm Của Trạm Nguồn Thủy Lực Điều Khiển Hai Xi Lanh

Tăng Lực Làm Việc

Hai xi lanh kết hợp giúp tăng tổng lực ép hoặc lực nâng đáng kể.

Hoạt Động Ổn Định Và Cân Bằng

Hệ thống giúp phân bổ tải đều, hạn chế rung lắc và lệch tâm.

Tiết Kiệm Chi Phí

Một trạm nguồn có thể điều khiển đồng thời hai xi lanh thay vì sử dụng hai bộ nguồn riêng biệt.

Dễ Dàng Tự Động Hóa

Có thể tích hợp:

• PLC
• Cảm biến hành trình
• Điều khiển từ xa
• Van điện từ tự động

Ứng Dụng Của Trạm Nguồn Thủy Lực Hai Xi Lanh

Máy Ép Thủy Lực

Sử dụng để ép cân bằng hai bên trong:

• Máy ép 4 trụ
• Máy ép chữ H

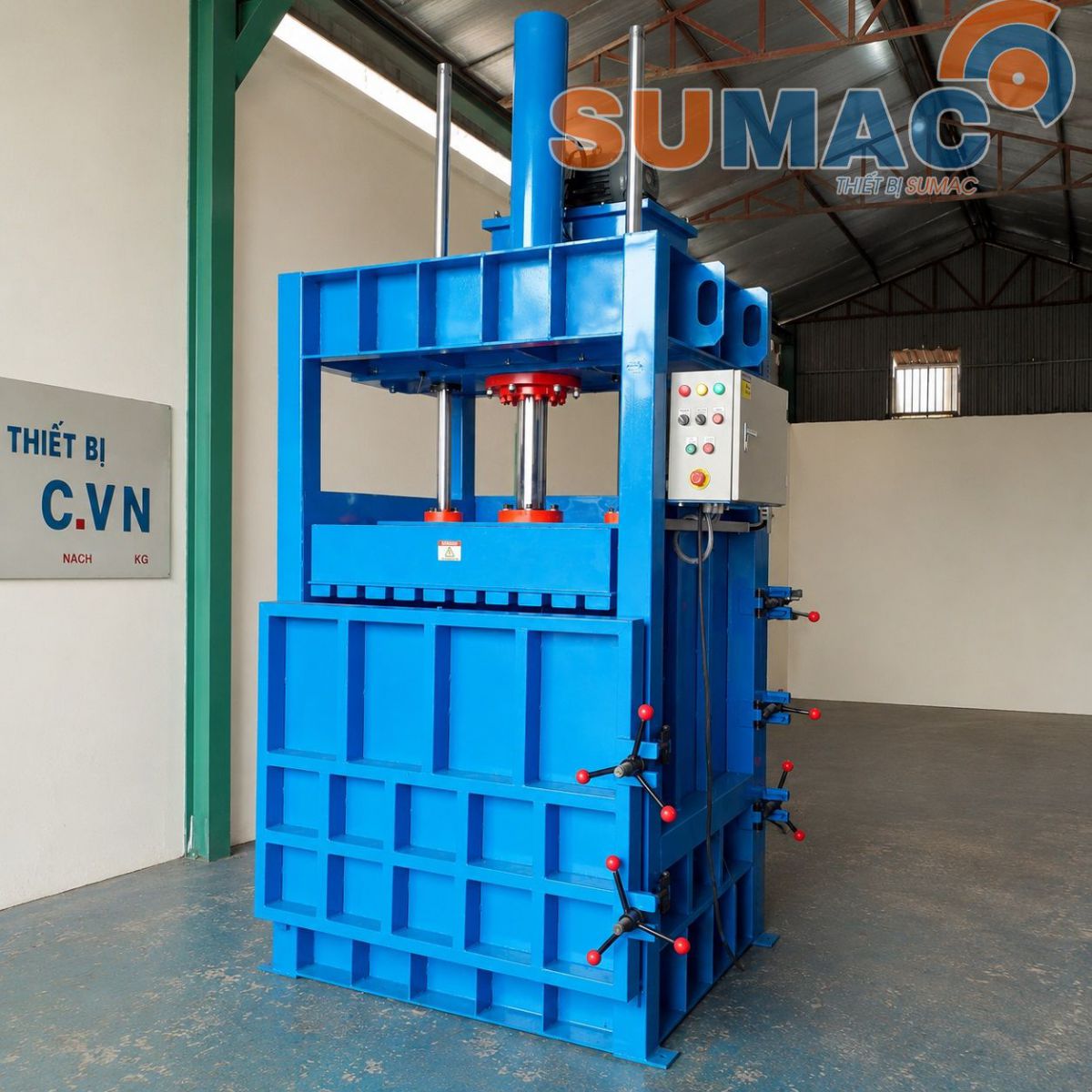

• Máy ép kiện

Bàn Nâng Thủy Lực

Hai xi lanh giúp bàn nâng lên xuống ổn định, tránh nghiêng lệch.

Máy Chấn Tôn

Điều khiển đồng bộ hai đầu chấn giúp sản phẩm chính xác hơn.

Hệ Thống Nâng Hạ Công Nghiệp

Ứng dụng trong:

• Nâng container
• Nâng sàn thao tác
• Nâng cửa công nghiệp

Cách Lựa Chọn Trạm Nguồn Thủy Lực Hai Xi Lanh Phù Hợp

Chọn Theo Tải Trọng

Cần xác định:

• Tổng tải nâng
• Lực ép yêu cầu
• Trọng lượng hệ thống

Chọn Theo Hành Trình Xi Lanh

Hành trình càng lớn thì cần lưu lượng dầu lớn hơn để đảm bảo tốc độ.

Chọn Theo Kiểu Điều Khiển

Có thể lựa chọn:

Điều Khiển Tay Gạt

• Giá thành rẻ
• Dễ sử dụng
• Phù hợp máy đơn giản

Điều Khiển Điện Từ

• Tự động hóa cao
• Điều khiển chính xác
• Phù hợp dây chuyền sản xuất

Chọn Theo Công Suất Motor

Một số mức phổ biến:

• 1.5kW
• 2.2kW
• 3.7kW
• 5.5kW
• 7.5kW

Những Lưu Ý Khi Sử Dụng Trạm Nguồn Hai Xi Lanh

Kiểm Tra Mức Dầu Thường Xuyên

Dầu thiếu sẽ gây nóng và giảm áp suất hệ thống.

Thay Lọc Dầu Định Kỳ

Lọc bẩn dễ gây kẹt van và giảm tuổi thọ bơm.

Kiểm Tra Đồng Bộ Xi Lanh

Nếu hai xi lanh hoạt động lệch nhau cần kiểm tra:

• Van chia lưu lượng
• Đường ống dầu
• Rò rỉ áp suất

Không Vận Hành Quá Tải

Áp suất vượt mức dễ gây hỏng bơm và nổ ống dầu.

Đơn Vị Cung Cấp Trạm Nguồn Thủy Lực Uy Tín

SUMAC chuyên thiết kế và gia công trạm nguồn thủy lực điều khiển hai xi lanh theo yêu cầu với:

• Công suất đa dạng
• Thiết kế theo tải thực tế
• Tích hợp điều khiển tự động
• Gia công chắc chắn
• Bảo hành dài hạn

Ngoài ra còn cung cấp:

• Xi lanh thủy lực
• Van thủy lực
• Bơm thủy lực
• Ống dầu thủy lực
• Máy ép thủy lực

Kết Luận bộ nguồn thủy lực 2 xi lanh

Trạm nguồn thủy lực điều khiển hai xi lanh là giải pháp tối ưu cho các hệ thống cần lực lớn, hoạt động đồng bộ và ổn định. Việc lựa chọn đúng công suất, loại van và cấu hình xi lanh sẽ giúp thiết bị vận hành hiệu quả, tiết kiệm chi phí và nâng cao tuổi thọ máy móc.

Nếu bạn cần tư vấn thiết kế trạm nguồn thủy lực theo yêu cầu, hãy liên hệ SUMAC để được hỗ trợ giải pháp phù hợp nhất.
