Quạt làm mát dầu thủy lực là gì?

Quạt làm mát dầu thủy lực là thiết bị dùng để giảm nhiệt độ dầu trong hệ thống thủy lực. Khi máy móc hoạt động liên tục, dầu thủy lực sẽ nóng lên do áp suất cao, ma sát trong bơm, van, xi lanh và tổn thất trên đường ống.

Nếu nhiệt độ dầu tăng quá cao, độ nhớt của dầu giảm, khả năng bôi trơn kém, dẫn đến tụt áp, rò rỉ phớt, giảm lực ép và làm hư hỏng các chi tiết thủy lực.

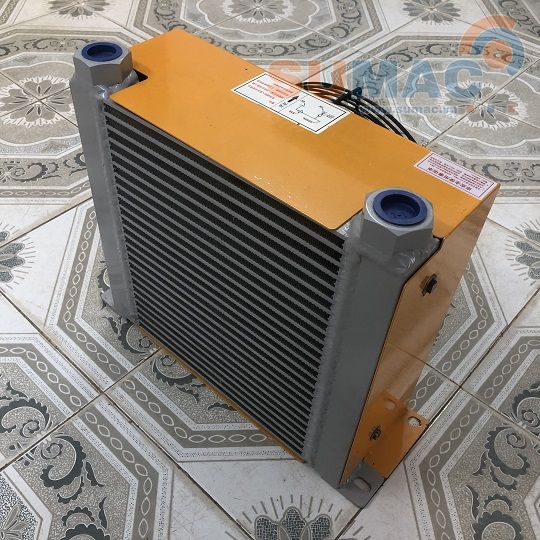

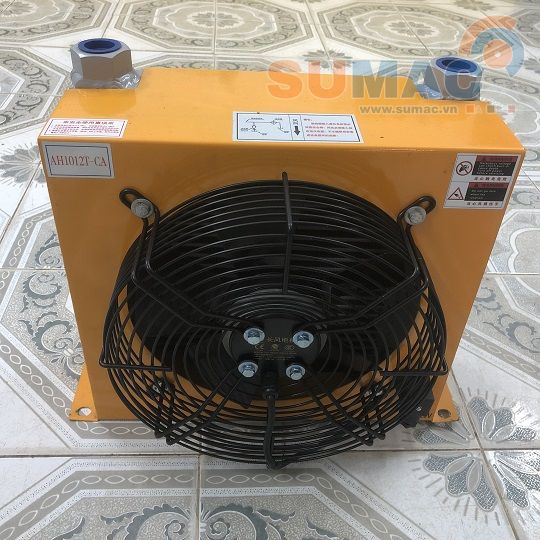

Quạt làm mát dầu thường gồm các bộ phận chính như két tản nhiệt dầu, cánh quạt, motor điện, cổng dầu vào – ra, lưới bảo vệ và cảm biến nhiệt nếu có.

Dầu nóng được dẫn qua két làm mát, quạt thổi gió qua các lá tản nhiệt để hạ nhiệt trước khi dầu quay lại thùng chứa hoặc hệ thống làm việc.

Đây là thiết bị quan trọng trong các hệ thống như bộ nguồn thủy lực, máy ép thủy lực, máy ép phế liệu, xe cẩu, xe ben, xe nâng, trạm bơm thủy lực và dây chuyền sản xuất công nghiệp.

Vì sao cần dùng quạt làm mát dầu thủy lực?

Trong quá trình vận hành, hệ thống thủy lực thường sinh nhiệt do dầu phải làm việc dưới áp suất lớn. Nếu không được làm mát kịp thời, dầu có thể bị quá nhiệt, gây ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ thiết bị.

Tác dụng chính của quạt làm mát dầu thủy lực

Quạt làm mát dầu thủy lực giúp:

- Ổn định nhiệt độ dầu trong quá trình vận hành.

- Giữ độ nhớt dầu ở mức phù hợp.

- Bảo vệ bơm thủy lực, van thủy lực và xi lanh.

- Hạn chế tình trạng chai cứng phớt, gioăng, vòng đệm.

- Giảm nguy cơ tụt áp, yếu lực hoặc máy chạy không ổn định.

- Kéo dài tuổi thọ dầu thủy lực.

- Tăng độ bền và hiệu suất làm việc của toàn bộ hệ thống.

Thông thường, dầu thủy lực nên được duy trì ở mức nhiệt ổn định khoảng 40–60°C. Nếu dầu thường xuyên vượt quá 65–70°C, hệ thống cần được kiểm tra và bổ sung giải pháp làm mát phù hợp.

Cấu tạo cơ bản của quạt làm mát dầu thủy lực

Một bộ quạt làm mát dầu thủy lực thường có cấu tạo gồm:

Két làm mát dầu

Két làm mát thường được làm từ nhôm hoặc hợp kim có khả năng truyền nhiệt tốt. Bên trong két có các đường dầu nhỏ, bên ngoài là các lá tản nhiệt giúp tăng diện tích tiếp xúc với không khí.

Cánh quạt làm mát

Cánh quạt có nhiệm vụ tạo luồng gió đi qua két tản nhiệt. Lưu lượng gió càng phù hợp thì khả năng làm mát càng hiệu quả.

Motor quạt

Motor quạt có thể sử dụng điện 12V, 24V, 220V hoặc 380V tùy theo từng loại máy và hệ thống điện sẵn có.

Cổng dầu vào – ra

Dầu nóng đi vào két làm mát qua cổng dầu vào, sau khi được giải nhiệt sẽ đi ra ngoài qua cổng dầu ra để quay lại hệ thống.

Lưới bảo vệ

Lưới bảo vệ giúp che chắn cánh quạt, hạn chế va chạm và tăng độ an toàn khi vận hành.

Cảm biến nhiệt, rơ le nhiệt

Một số dòng quạt làm mát dầu thủy lực có thể lắp thêm cảm biến nhiệt để quạt tự động chạy khi dầu đạt đến nhiệt độ cài đặt.

Phân loại quạt làm mát dầu thủy lực

Quạt làm mát dầu thủy lực có nhiều loại khác nhau. Việc phân loại giúp người dùng dễ chọn đúng sản phẩm theo công suất, điện áp, môi trường làm việc và nhu cầu sử dụng thực tế.

Phân loại theo điện áp sử dụng

Quạt làm mát dầu thủy lực 12V

Quạt làm mát dầu 12V thường dùng cho các thiết bị thủy lực di động hoặc hệ thống dùng nguồn điện ắc quy.

Ứng dụng phổ biến:

-  Xe nâng nhỏ.

- Xe cứu hộ.

- Xe ben mini.

- Xe công trình.

- Bộ nguồn thủy lực mini.

- Thiết bị nâng hạ di động.

Ưu điểm của loại 12V là nhỏ gọn, dễ lắp đặt, phù hợp với thiết bị có không gian hẹp và dùng điện một chiều.

Quạt làm mát dầu thủy lực 24V

Quạt làm mát dầu 24V cũng thường dùng trong các hệ thống thủy lực lưu động, đặc biệt là xe chuyên dụng hoặc thiết bị công trình.

Ứng dụng phổ biến:

- Xe cẩu tự hành.

- Xe nâng hàng.

- Xe ben thủy lực.

- Xe ép rác.

- Xe công trình.

- Hệ thống thủy lực trên ô tô chuyên dụng.

Loại 24V có khả năng làm việc ổn định hơn với các thiết bị dùng nguồn điện DC công suất lớn hơn so với loại 12V.

Quạt làm mát dầu thủy lực 220V

Quạt làm mát dầu 220V sử dụng điện dân dụng một pha, phù hợp với nhiều nhà xưởng vừa và nhỏ.

Ứng dụng phổ biến:

- Bộ nguồn thủy lực 1.5kW, 2.2kW, 3.7kW.

- Máy ép thủy lực nhỏ.

- Bàn nâng thủy lực.

- Cầu nâng hàng.

- Máy cơ khí thủy lực.

- Hệ thống thủy lực trong xưởng sản xuất nhỏ.

Ưu điểm là dễ đấu nối, dễ sử dụng, phù hợp với nơi không có điện 3 pha.

Quạt làm mát dầu thủy lực 380V

Quạt làm mát dầu 380V dùng điện công nghiệp 3 pha, thường lắp cho hệ thống thủy lực công suất lớn.

Ứng dụng phổ biến:

- Máy ép thủy lực công nghiệp.

- Máy ép phế liệu.

- Máy ép kiện giấy, kiện nhựa.

• Bộ nguồn thủy lực công suất lớn.
• Trạm bơm thủy lực.
• Dây chuyền sản xuất tự động.
• Máy cán, máy luyện kim, máy nhựa.

Loại 380V có khả năng làm việc bền bỉ, phù hợp với hệ thống vận hành liên tục trong môi trường công nghiệp.

Phân loại theo phương pháp làm mát

Quạt làm mát dầu bằng gió

Đây là loại phổ biến nhất hiện nay. Dầu nóng đi qua két tản nhiệt, quạt gió thổi qua các lá nhôm để làm giảm nhiệt độ dầu.

Ưu điểm:

- Dễ lắp đặt.

- Không cần nguồn nước.

- Chi phí hợp lý.

- Bảo trì đơn giản.

- Phù hợp với nhiều hệ thống thủy lực.

Quạt làm mát dầu bằng gió thường dùng cho máy ép thủy lực, bộ nguồn thủy lực, xe công trình, máy nâng hạ và các hệ thống thủy lực vừa và nhỏ.

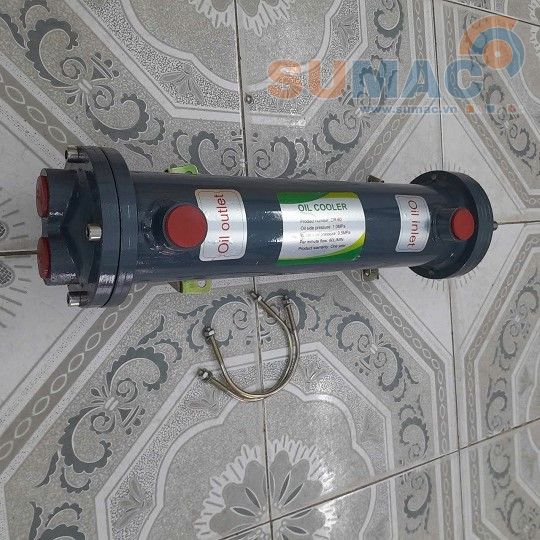

Bộ làm mát dầu bằng nước

Bộ làm mát dầu bằng nước sử dụng nước làm môi chất trao đổi nhiệt với dầu. Loại này thường dùng trong hệ thống cần hiệu quả làm mát cao hoặc làm việc liên tục với tải nặng.

Ưu điểm:

- Hiệu quả làm mát cao.

- Phù hợp hệ thống công suất lớn.

- Làm mát ổn định trong thời gian dài.

- Ít phụ thuộc vào luồng gió môi trường.

Tuy nhiên, bộ làm mát dầu bằng nước cần nguồn nước ổn định, đường ống cấp thoát nước và yêu cầu bảo trì cao hơn so với quạt làm mát dầu bằng gió.

Phân loại theo kiểu lắp đặt

Quạt làm mát dầu lắp trên đường hồi

Đây là kiểu lắp phổ biến. Dầu sau khi đi qua hệ thống làm việc sẽ về đường hồi, sau đó đi qua két làm mát trước khi quay về thùng dầu.

Ưu điểm:

- An toàn cho két làm mát.

- Áp suất đường hồi thấp hơn đường áp.

- Dễ lắp đặt và bảo trì.

- Phù hợp với nhiều hệ thống thủy lực.

Quạt làm mát dầu lắp ngoài thùng dầu

Loại này được lắp rời bên ngoài thùng dầu hoặc cạnh bộ nguồn thủy lực. Cách lắp này thuận tiện cho việc vệ sinh, kiểm tra và thay thế.

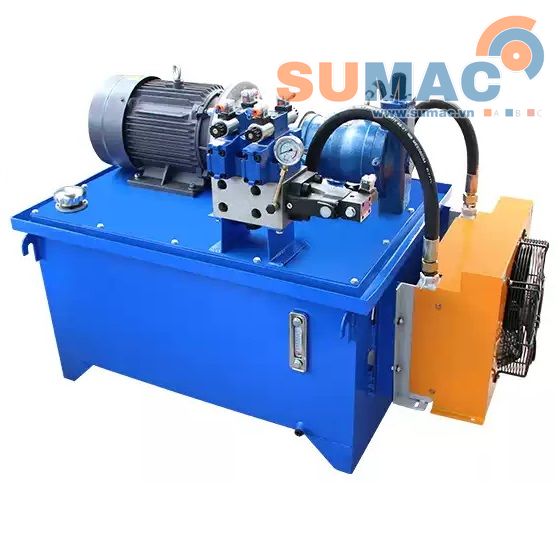

Quạt làm mát dầu tích hợp trong bộ nguồn thủy lực

Một số bộ nguồn thủy lực được thiết kế sẵn quạt làm mát dầu, giúp hệ thống gọn gàng và đồng bộ hơn.

Ứng dụng của quạt làm mát dầu thủy lực

Quạt làm mát dầu thủy lực được sử dụng rộng rãi trong nhiều ngành nghề khác nhau, đặc biệt là các hệ thống có cường độ làm việc cao.

Ứng dụng trong bộ nguồn thủy lực

Bộ nguồn thủy lực là nơi tạo ra áp suất và lưu lượng dầu để vận hành xi lanh, motor thủy lực hoặc cơ cấu chấp hành. Khi bộ nguồn làm việc liên tục, dầu trong thùng dễ bị nóng lên.

Lắp quạt làm mát dầu giúp bộ nguồn hoạt động ổn định, hạn chế tụt áp và bảo vệ bơm dầu.

Các bộ nguồn thường cần quạt làm mát:

- Bộ nguồn thủy lực mini.

- Bộ nguồn thủy lực 1.5kW.

- Bộ nguồn thủy lực 2.2kW.

- Bộ nguồn thủy lực 3.7kW.

- Bộ nguồn thủy lực 5.5kW.

- Bộ nguồn thủy lực 7.5kW trở lên.

Ứng dụng trong máy ép thủy lực

Máy ép thủy lực thường làm việc với áp suất cao và chu kỳ ép lặp lại liên tục. Khi dầu quá nóng, máy có thể bị yếu lực, giảm tốc độ ép hoặc rò rỉ phớt xi lanh.

Quạt làm mát dầu giúp máy ép:

- Duy trì lực ép ổn định.

- Hạn chế nóng dầu khi chạy liên tục.

- Bảo vệ bơm, van và xi lanh.

- Giảm chi phí sửa chữa.

- Tăng tuổi thọ dầu thủy lực.

Ứng dụng phổ biến trong:

- Máy ép thủy lực chữ H.

- Máy ép thủy lực 4 trụ.

- Máy ép vòng bi.

- Máy ép cao su.

- Máy ép kim loại.

- Máy ép phế liệu.

- Máy ép kiện giấy, kiện nhựa.

Ứng dụng trong xe công trình và xe chuyên dụng

Các loại xe công trình thường sử dụng hệ thống thủy lực để nâng, hạ, ép, đẩy hoặc quay. Khi xe làm việc ngoài trời, đặc biệt trong điều kiện nắng nóng, dầu thủy lực rất dễ tăng nhiệt.

Quạt làm mát dầu thủy lực được dùng cho:

- Xe cẩu.

- Xe ben.

- Xe nâng.

- Xe cứu hộ.

- Xe ép rác.

- Xe đào.

- Xe xúc.

- Xe trộn bê tông.

- Xe chuyên dụng có hệ thống thủy lực.

Với các thiết bị này, quạt làm mát dầu thường dùng nguồn 12V hoặc 24V.

Ứng dụng trong máy ép phế liệu, máy ép kiện

Máy ép phế liệu và máy ép kiện thường hoạt động với tải nặng, lực ép lớn và thời gian làm việc dài. Nếu dầu quá nóng, hệ thống có thể giảm hiệu suất, chậm chu kỳ ép hoặc nhanh hỏng gioăng phớt.

Quạt làm mát dầu giúp:

- Máy ép hoạt động bền bỉ hơn.

- Hạn chế quá nhiệt dầu.

- Tăng thời gian làm việc liên tục.

- Đảm bảo lực ép ổn định.

- Giảm hỏng hóc trong quá trình sản xuất.

Ứng dụng trong trạm bơm thủy lực

Trạm bơm thủy lực công suất lớn thường cần quạt làm mát dầu để kiểm soát nhiệt độ trong quá trình vận hành lâu dài. Nếu không có hệ thống làm mát, dầu có thể bị giảm chất lượng nhanh, ảnh hưởng đến toàn bộ hệ thống.

Quạt làm mát dầu thường được lắp trên đường hồi dầu hoặc lắp tách rời bên ngoài thùng dầu để thuận tiện bảo trì.

Dấu hiệu hệ thống cần lắp quạt làm mát dầu thủy lực

Người dùng nên cân nhắc lắp quạt làm mát dầu khi hệ thống có các dấu hiệu sau:

- Dầu thủy lực nóng nhanh sau thời gian ngắn vận hành.

- Dầu đổi màu sẫm hoặc có mùi khét.

- Nhiệt độ thùng dầu tăng cao.

- Hệ thống phải làm việc liên tục nhiều giờ.

- Máy thường xuyên dừng do quá nhiệt.

Nếu gặp các hiện tượng trên, cần kiểm tra nguyên nhân sinh nhiệt, tình trạng dầu, lọc dầu, bơm, van và xem xét lắp thêm quạt làm mát dầu phù hợp.

Cách chọn quạt làm mát dầu thủy lực phù hợp

Chọn theo điện áp sử dụng

Cần xác định hệ thống đang dùng nguồn điện nào:

- 12V: dùng cho thiết bị nhỏ, xe mini, nguồn ắc quy.

- 24V: dùng cho xe công trình, xe chuyên dụng.

- 220V: dùng cho nhà xưởng nhỏ, máy ép vừa và nhỏ.

- 380V: dùng cho hệ thống công nghiệp, máy lớn, trạm nguồn lớn.

Chọn sai điện áp có thể khiến quạt không hoạt động hoặc gây hư hỏng motor.

Chọn theo lưu lượng dầu

Lưu lượng dầu qua két làm mát phải phù hợp với lưu lượng của hệ thống. Nếu quạt làm mát quá nhỏ, dầu không được giải nhiệt hiệu quả. Nếu chọn quá lớn, chi phí đầu tư cao hơn mức cần thiết.

Khi chọn, nên dựa vào:

- Lưu lượng bơm thủy lực.

- Dung tích thùng dầu.

- Áp suất làm việc.

- Thời gian vận hành liên tục.

- Mức nhiệt thực tế của dầu khi máy chạy.

Chọn theo lưu lượng có các loại phổ biến :

- Két làm mát, giải nhiệt dầu thủy lực 10 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 20 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 25 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 60 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 100 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 150 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 200 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 250 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 300 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 400 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 450 lít/phút

- Két làm mát, giải nhiệt dầu thủy lực 600 lít/phút

Chọn theo công suất máy

Máy công suất càng lớn, lượng nhiệt sinh ra càng nhiều. Vì vậy, bộ nguồn thủy lực 1.5kW sẽ cần quạt khác với bộ nguồn 7.5kW hoặc máy ép thủy lực 100 tấn.

Ví dụ tham khảo:

- Hệ thống nhỏ: chọn quạt làm mát dầu loại nhỏ.

- Hệ thống vừa: chọn quạt làm mát dầu lưu lượng trung bình.

- Hệ thống lớn, chạy liên tục: chọn quạt công suất lớn hoặc bộ làm mát dầu bằng nước.

.........................................................................................................................................

Quạt làm mát dầu thủy lực là thiết bị quan trọng giúp kiểm soát nhiệt độ dầu, bảo vệ hệ thống thủy lực và nâng cao hiệu quả vận hành.

Tùy theo nhu cầu sử dụng, người dùng có thể lựa chọn quạt làm mát dầu 12V, 24V, 220V, 380V, loại nhỏ, loại trung bình hoặc loại công suất lớn.

Đối với các hệ thống như bộ nguồn thủy lực, máy ép thủy lực, máy ép phế liệu, xe công trình, trạm bơm thủy lực và dây chuyền sản xuất công nghiệp,

việc lắp quạt làm mát dầu là giải pháp cần thiết để máy vận hành ổn định, an toàn và bền bỉ hơn.
