Van Điện Từ Thủy Lực DSG-01-3C2-AC220V/DC24V – Van Đảo Chiều 4/3 Cho Hệ Thống Thủy Lực

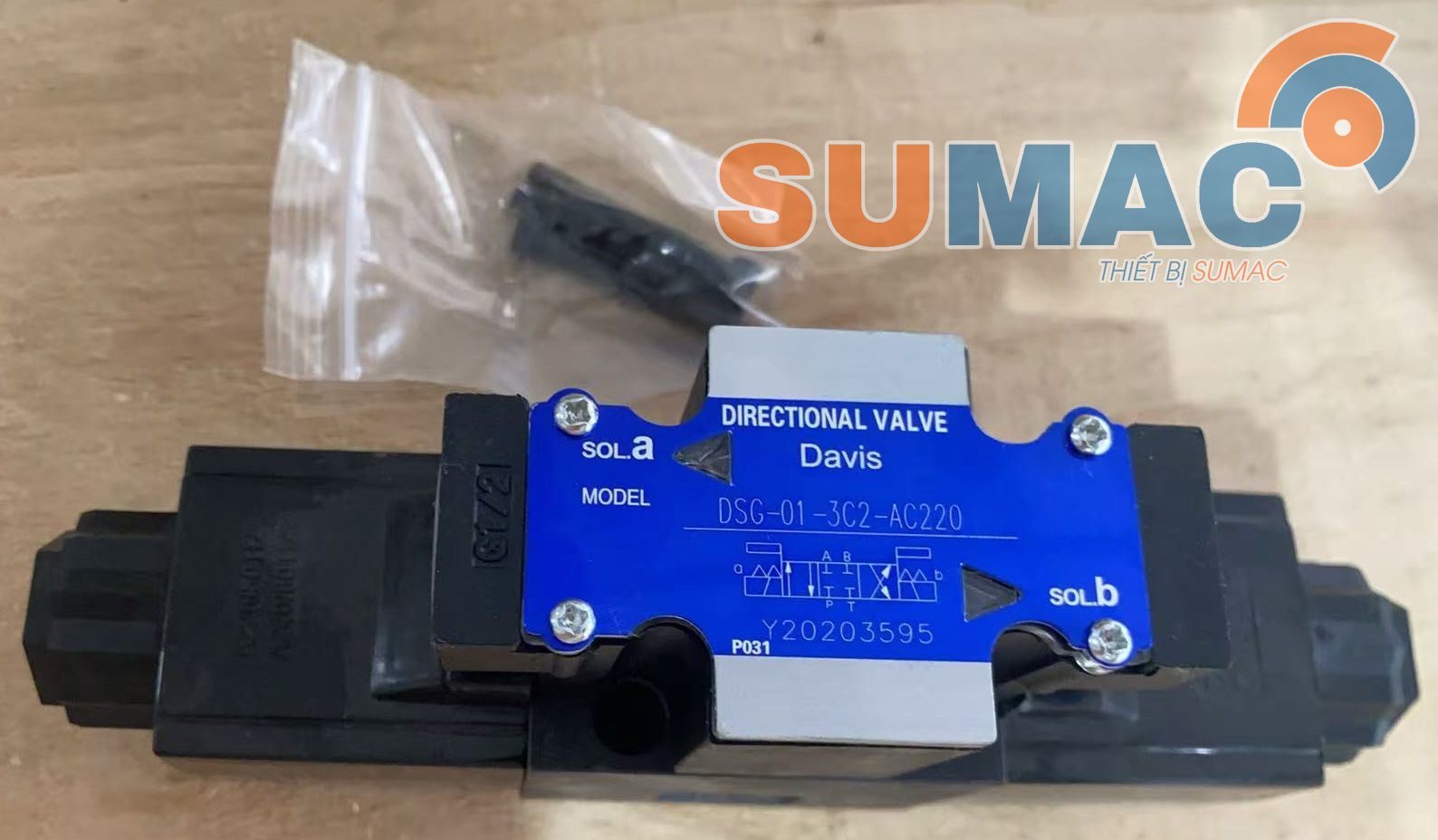

Van điện từ thủy lực DSG-01-3C2-AC220V/DC24V là dòng van đảo chiều thủy lực điều khiển bằng điện, được sử dụng phổ biến trong các hệ thống thủy lực cần điều khiển xi lanh hoặc cơ cấu chấp hành theo 2 chiều làm việc. Đây là loại van thủy lực 2 chiều, 4 cửa 3 vị trí, thường gọi là van 4/3.

Điểm đặc biệt của van DSG-01-3C2 là ở trạng thái chưa kích điện, các cửa P, T, A, B đều khóa, giúp giữ nguyên vị trí xi lanh hoặc cơ cấu thủy lực khi hệ thống dừng điều khiển. Khi kích điện một trong hai coil, van sẽ đảo chiều đường dầu để điều khiển xi lanh tiến hoặc lùi theo yêu cầu.

Thông Số Kỹ Thuật Van Điện Từ Thủy Lực DSG-01-3C2

Van Điện Từ Thủy Lực DSG-01-3C2 Là Gì?

Van điện từ thủy lực DSG-01-3C2 là loại van đảo chiều dùng để điều khiển hướng dòng dầu thủy lực trong hệ thống. Van có 4 cửa dầu gồm P, T, A, B và 3 vị trí làm việc, vì vậy thường được gọi là van thủy lực 4/3.

Trong đó:

• Cửa P là cửa cấp dầu áp lực từ bơm.

• Cửa T là cửa hồi dầu về thùng.

• Cửa A và B là hai cửa làm việc nối đến xi lanh hoặc cơ cấu chấp hành.

Van sử dụng 2 cuộn coil điện từ. Khi cấp điện cho từng coil, lõi van sẽ dịch chuyển sang từng phía khác nhau, từ đó thay đổi hướng đi của dầu thủy lực.

Nguyên Lý Hoạt Động Của Van DSG-01-3C2

Trạng thái chưa kích điện

Khi chưa cấp điện cho coil, van ở vị trí trung tâm. Ở trạng thái này:

P, T, A, B khóa

Điều này có nghĩa là toàn bộ các cửa dầu đều bị chặn. Dầu từ bơm không đi qua van, đồng thời dầu trong hai cửa A và B cũng không hồi về thùng. Nhờ đó, xi lanh hoặc cơ cấu thủy lực có thể được giữ ở vị trí hiện tại khi không có tín hiệu điều khiển.

Trạng thái kích điện coil thứ nhất

Khi cấp điện cho một coil, van chuyển sang trạng thái:

P thông A, B thông T

Dầu áp lực từ cửa P đi ra cửa A, còn dầu từ cửa B hồi về cửa T. Trạng thái này thường dùng để điều khiển xi lanh đi ra hoặc thực hiện một chiều chuyển động của cơ cấu thủy lực.

Trạng thái kích điện coil còn lại

Khi cấp điện cho coil điện còn lại, van đảo chiều ngược lại:

P thông B, A thông T

Lúc này, dầu áp lực từ cửa P đi ra cửa B, còn dầu từ cửa A hồi về cửa T. Nhờ đó, xi lanh hoặc cơ cấu thủy lực chuyển động theo chiều ngược lại.

Ưu Điểm Của Van Điện Từ Thủy Lực DSG-01-3C2

Giữ vị trí tốt khi chưa kích điện

Do trạng thái trung tâm của van là P, T, A, B khóa, van DSG-01-3C2 phù hợp với các hệ thống cần giữ xi lanh đứng yên khi không có tín hiệu điều khiển.

Điều khiển hai chiều linh hoạt

Với thiết kế 2 coil điện từ, van có thể điều khiển dòng dầu theo hai hướng khác nhau, giúp xi lanh tiến – lùi hoặc cơ cấu thủy lực hoạt động hai chiều.

Phù hợp nhiều bộ nguồn thủy lực

Van có lưu lượng tối đa 40 lít/phút, thích hợp cho các bộ nguồn thủy lực vừa và nhỏ, máy ép, bàn nâng, thang nâng, hệ thống kẹp, đẩy, kéo và nhiều thiết bị công nghiệp khác.

Lắp đặt dễ dàng

Van được thiết kế theo dạng lắp đế, thường sử dụng với đế van có ren đầu ra G3/8" khoảng 17mm, giúp việc lắp đặt, thay thế và bảo trì thuận tiện.

Có 2 lựa chọn điện áp phổ biến

Van có thể sử dụng điện áp AC220V hoặc DC24V, phù hợp với nhiều hệ thống điện điều khiển, từ tủ điện thông thường đến hệ thống tự động hóa dùng PLC.

Ứng Dụng Của Van DSG-01-3C2-AC220V/DC24V

Van điện từ thủy lực DSG-01-3C2 được sử dụng trong nhiều hệ thống thủy lực cần điều khiển hai chiều và giữ tải ở vị trí trung gian, bao gồm:

• Máy ép thủy lực

• Bàn nâng thủy lực

• Thang nâng thủy lực

• Bộ nguồn thủy lực mini

• Cơ cấu xi lanh đẩy – kéo

• Hệ thống kẹp thủy lực

• Máy móc tự động hóa

• Hệ thống nâng hạ hàng hóa

• Dây chuyền sản xuất công nghiệp

• Các cụm van thủy lực điều khiển xi lanh 2 chiều

Trong các hệ thống dùng xi lanh hai chiều, van DSG-01-3C2 giúp điều khiển xi lanh tiến, lùi và dừng ở vị trí trung tâm một cách ổn định.

Khi Nào Nên Chọn Van Điện Từ DSG-01-3C2?

Bạn nên lựa chọn van điện từ thủy lực DSG-01-3C2 khi hệ thống cần một loại van đảo chiều 4/3 có khả năng khóa toàn bộ các cửa dầu ở vị trí trung tâm. Đây là lựa chọn phù hợp cho những cơ cấu cần giữ vị trí xi lanh khi dừng, hạn chế tụt tải hoặc tránh chuyển động ngoài ý muốn.

Van phù hợp với hệ thống có lưu lượng làm việc tối đa 40 lít/phút, sử dụng đế ren G3/8", điện áp điều khiển AC220V hoặc DC24V.

So Sánh Nhanh Van DSG-01-3C2 Với Một Số Mã Van Khác

Van DSG-01-3C2 có trạng thái trung tâm P, T, A, B khóa, khác với một số dòng van có trạng thái trung gian thông nhau hoặc xả áp. Vì vậy, mã van này thường được chọn khi cần giữ tải hoặc giữ nguyên vị trí xi lanh.

Nếu hệ thống cần xả áp khi chưa hoạt động, có thể chọn các mã van có trạng thái trung tâm thông nhau. Nếu hệ thống cần giữ xi lanh đứng yên, DSG-01-3C2 là lựa chọn phù hợp hơn.

Lưu Ý Khi Lắp Đặt Và Sử Dụng

Khi lắp van DSG-01-3C2, cần đấu đúng các cửa dầu P, T, A, B theo sơ đồ kỹ thuật của đế van. Việc lắp sai đường dầu có thể khiến xi lanh hoạt động ngược, không hoạt động hoặc gây tăng áp bất thường trong hệ thống.

Người dùng cần chọn đúng điện áp coil AC220V hoặc DC24V theo nguồn điều khiển. Ngoài ra, dầu thủy lực cần được lọc sạch để tránh cặn bẩn làm kẹt lõi van, gây chậm đảo chiều hoặc mất tác dụng điều khiển.

Trong quá trình vận hành, nên kiểm tra định kỳ tình trạng rò rỉ dầu, độ nóng của coil, tiếng ồn bất thường và khả năng đảo chiều của van để đảm bảo hệ thống hoạt động ổn định, an toàn.

Mua Van Điện Từ Thủy Lực DSG-01-3C2 Ở Đâu?

Nếu bạn đang cần tìm van điện từ thủy lực DSG-01-3C2-AC220V/DC24V cho bộ nguồn thủy lực, máy ép, bàn nâng, thang nâng hoặc hệ thống xi lanh hai chiều, nên lựa chọn đúng mã van, đúng điện áp và đúng kiểu trung tâm khóa.

Van DSG-01-3C2 là lựa chọn phù hợp cho các hệ thống cần điều khiển xi lanh hai chiều, giữ vị trí khi dừng và vận hành ổn định trong môi trường công nghiệp.

Sumac chuyên cung cấp van điện từ thủy lực DSG-01-3C2 tại Hà Nội, Hồ Chí Minh, Hải Phòng, Đà Nẵng, Cần Thơ, Huế, Vĩnh Phúc, Bắc Ninh, Quảng Ninh, Hải Dương, Hưng Yên, Thái Bình, Hà Nam, Nam Định, Ninh Bình, Hà Giang, Cao Bằng, Bắc Kạn, Tuyên Quang, Lào Cai, Yên Bái, Thái Nguyên, Lạng Sơn, Bắc Giang, Phú Thọ, Điện Biên, Lai Châu, Sơn La, Hòa Bình, Thanh Hóa, Nghệ An, Hà Tĩnh, Quảng Bình, Quảng Trị, Thừa Thiên Huế, Quảng Nam, Quảng Ngãi, Bình Định, Phú Yên, Khánh Hòa, Ninh Thuận, Bình Thuận, Kon Tum, Gia Lai, Đắk Lắk, Đắk Nông, Lâm Đồng, Bình Phước, Tây Ninh, Bình Dương, Đồng Nai, Bà Rịa - Vũng Tàu, Long An, Tiền Giang, Bến Tre, Trà Vinh, Vĩnh Long, Đồng Tháp, An Giang, Kiên Giang, Hậu Giang, Sóc Trăng, Bạc Liêu, Cà Mau.v.v. và các tỉnh khác tại Khu vực Miền Bắc và Miền Nam

Mọi chi tiết vui lòng liên hệ:

THIẾT BỊ SUMAC

Giao hàng, bảo hành hàng toàn quốc

Mechanical Engineer

Mobile 1: 0936369588 (+84936369588)

Mobile 2: 0911034775 (+84911034775)

Website: http://sumac.vn/

Email: vnsumac@gmail.com

✅ SHOP THIẾT BỊ SUMAC CAM KẾT

✔ Sản phẩm 100% giống với mô tả, ảnh chụp thực tế. Đơn hàng được kiểm tra trước khi giao

✔ Đảm bảo chất lượng dịch vụ trước và sau bán hàng.

✔ Giao hàng trên toàn quốc theo hình thức cod (với đơn hàng tiêu chuẩn)

Đơn hàng tiêu chuẩn là đơn hàng có sẵn, trọng lượng nhẹ, giá trị nhỏ

✔ Đổi trả hàng bị hư hỏng do vận chuyển hoặc do lỗi của nhà sản xuất.

✔ Hàng hóa mới 100% chưa qua sử dụng.

✅ GÓC YÊU THƯƠNG

✔ Quý khách vui lòng bỏ chút thời gian để theo dõi shop qua Facebook - Youtube - Tiktok - Shopee để chúng tôi phục vụ quý khách hàng ngày càng tốt hơn và nhận được nhiều ưu đãi khi mua hàng

✔ THIẾT BỊ SUMAC Cảm ơn bạn đã quan tâm đến sản phẩm của shop. Chúc các bạn MẠNH KHỎE, HẠNH PHÚC!

✅ TƯ VẤN MIỄN PHÍ TẠI

- Điện thoại – Zalo – Facebook messenger

Câu Hỏi Thường Gặp Về Van DSG-01-3C2

Van DSG-01-3C2 là van gì?

Van DSG-01-3C2 là van điện từ thủy lực 4 cửa 3 vị trí, hay còn gọi là van đảo chiều thủy lực 4/3.

Van DSG-01-3C2 dùng điện áp bao nhiêu?

Van có thể sử dụng điện áp AC220V hoặc DC24V, tùy theo loại cuộn coil được lắp trên van.

Trạng thái chưa kích điện của van như thế nào?

Ở trạng thái chưa kích điện, các cửa P, T, A, B đều khóa.

Khi kích điện van hoạt động ra sao?

Khi kích điện một coil, van chuyển sang trạng thái P thông A, B thông T. Khi kích điện coil còn lại, van đảo chiều ngược lại P thông B, A thông T.

Van DSG-01-3C2 lắp cho đế ren bao nhiêu?

Van thường lắp cho đế có ren đầu ra G3/8", tương đương khoảng 17mm.

Lưu lượng tối đa của van là bao nhiêu?

Lưu lượng tối đa của van DSG-01-3C2 là 40 lít/phút.

Van DSG-01-3C2 phù hợp với ứng dụng nào?

Van phù hợp với máy ép thủy lực, bàn nâng, thang nâng, bộ nguồn thủy lực, xi lanh hai chiều và các hệ thống thủy lực cần giữ vị trí khi dừng.

Kết Luận

Van điện từ thủy lực DSG-01-3C2-AC220V/DC24V là dòng van đảo chiều thủy lực 4/3 phù hợp cho các hệ thống cần điều khiển xi lanh hai chiều và giữ vị trí khi chưa kích điện. Với trạng thái trung tâm P, T, A, B khóa, lưu lượng tối đa 40 lít/phút, điện áp sử dụng AC220V/DC24V và khả năng lắp với đế ren G3/8" khoảng 17mm, sản phẩm đáp ứng tốt nhu cầu sử dụng trong nhiều hệ thống thủy lực công nghiệp.
