Kẹp nâng hạ dải phân cách

Kẹp nâng hạ dải phân cách

Kẹp cẩu dải phân cách bê tông là thiết bị chuyên dụng để nâng và di chuyển các dải phân cách bê tông

Giải pháp nâng hạ di chuyển dải phân cách, hộ lan đảm bảo an toàn và hiệu quả trong thi công.

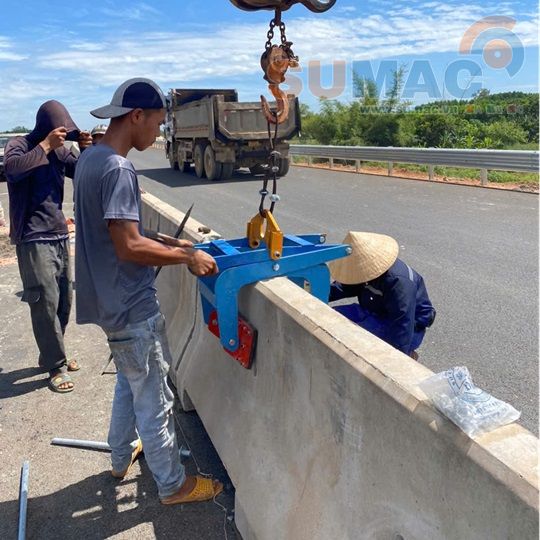

Kẹp cẩu nâng hạ dải phân cách là thiết bị chuyên dụng dùng để kẹp, nâng và di chuyển các khối dải phân cách bê tông trong quá trình thi công đường bộ, sửa chữa hạ tầng hoặc sắp xếp bãi vật liệu. Thiết bị hoạt động theo cơ cấu tự kẹp, giúp giảm sức lao động, rút ngắn thời gian thi công và hạn chế nguy cơ rơi đổ vật nâng.

Kẹp cẩu nâng hạ dải phân cách là gì?

Kẹp cẩu dải phân cách là một loại phụ kiện nâng hạ được chế tạo từ thép chịu lực, gồm khung kẹp, tay đòn, má kẹp và vị trí liên kết với móc cẩu. Khi thiết bị được nâng lên, hệ thống tay đòn tạo lực ép lên hai bên thành bê tông, giúp giữ chắc dải phân cách trong suốt quá trình di chuyển.

Sản phẩm có thể kết hợp với nhiều thiết bị nâng như:

• Xe cẩu tự hành
• Cẩu bánh lốp
• Cẩu tháp
• Máy xúc có móc nâng

Thông số kỹ thuật kẹp dải phân cách

- Tải trọng nâng: 1500kg ~2000kg

- Độ mở: 100~250mm

- Chế độ đóng mở kẹp: Tự động

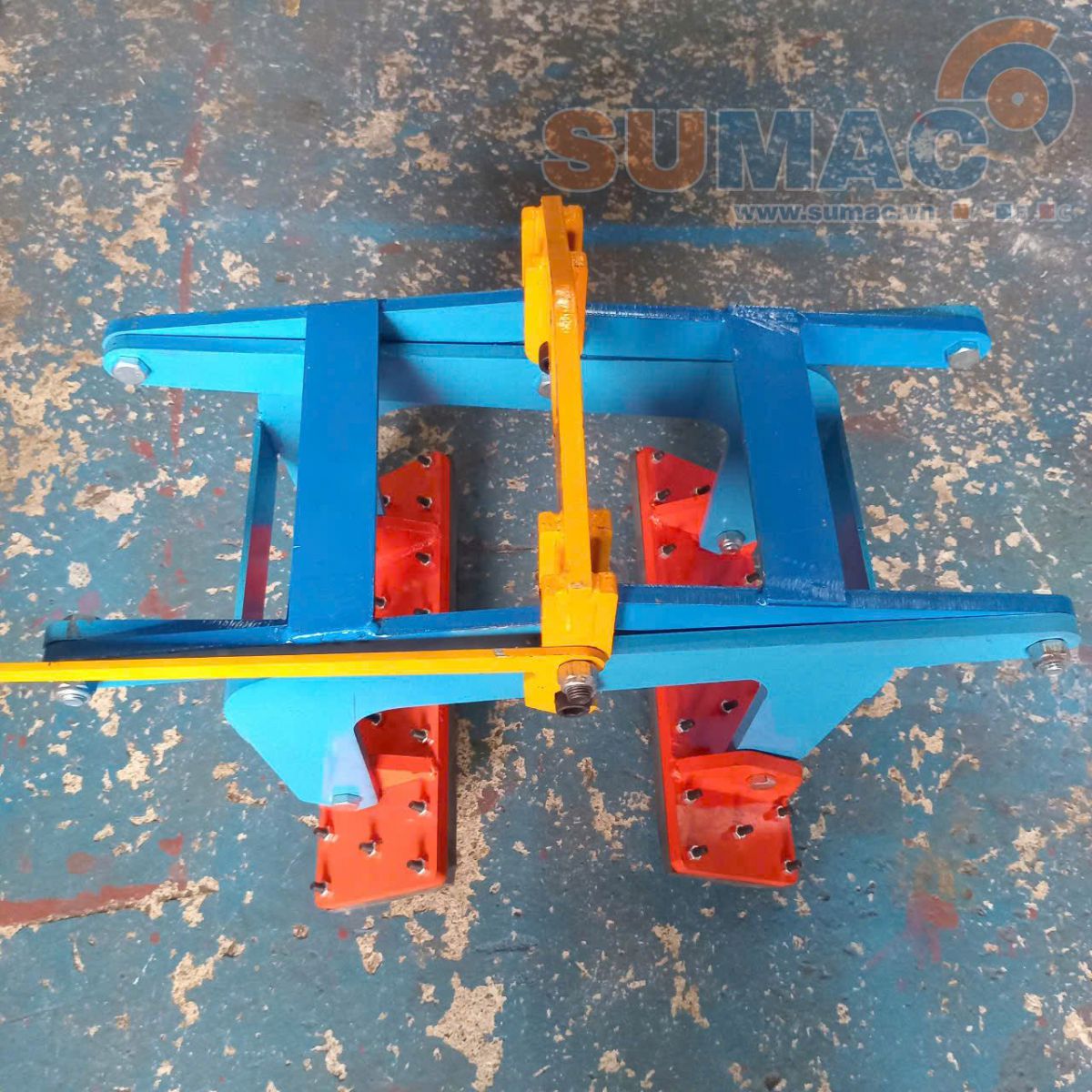

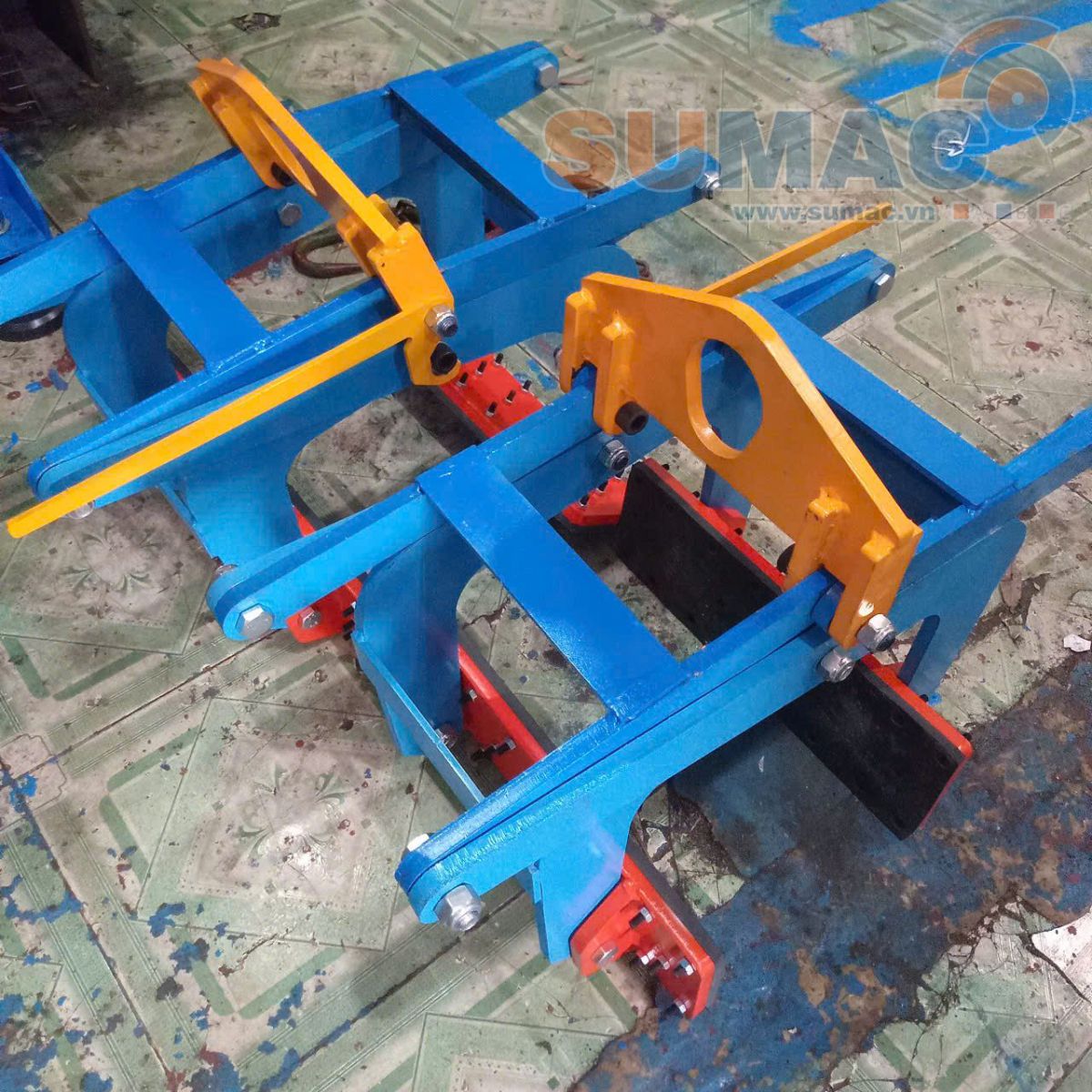

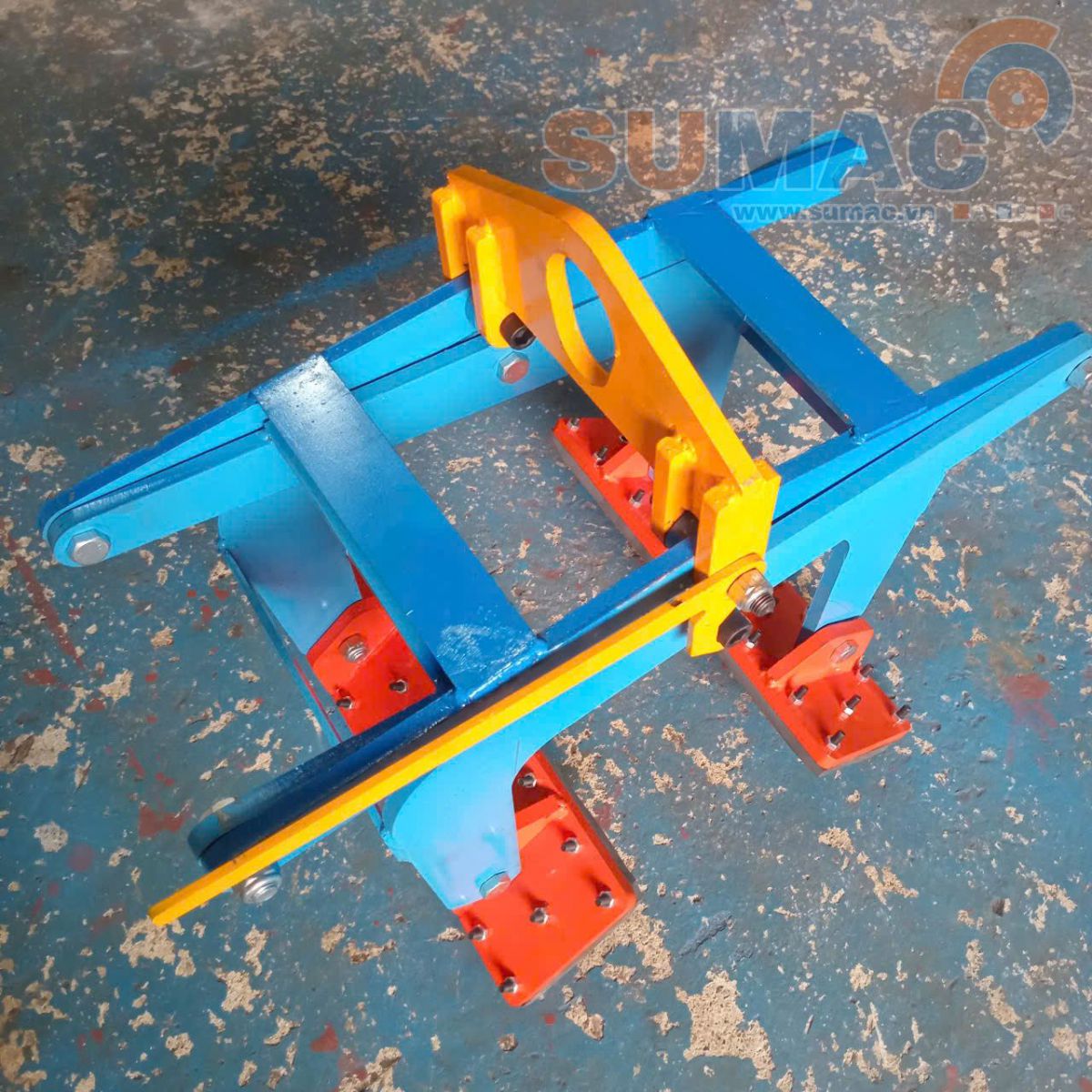

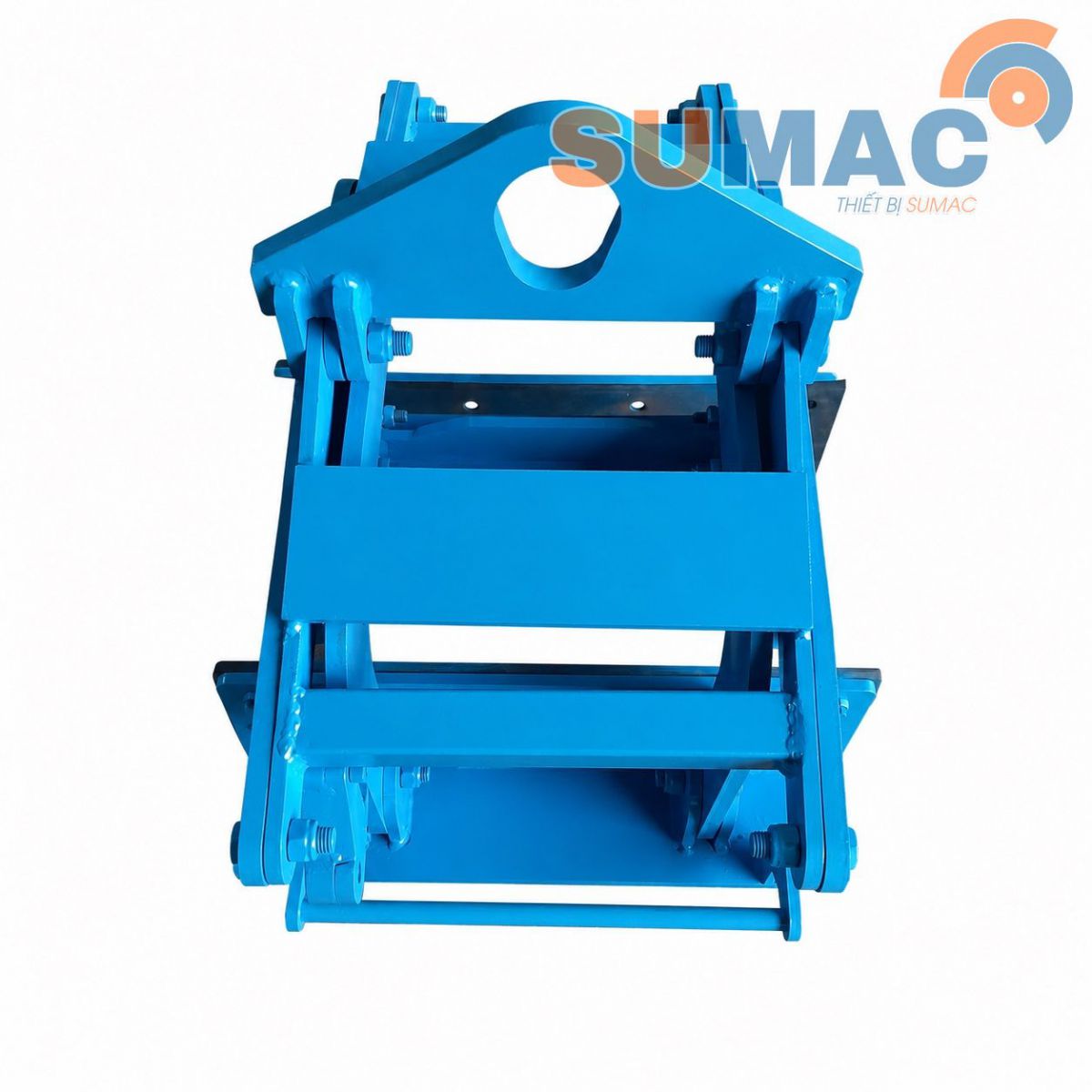

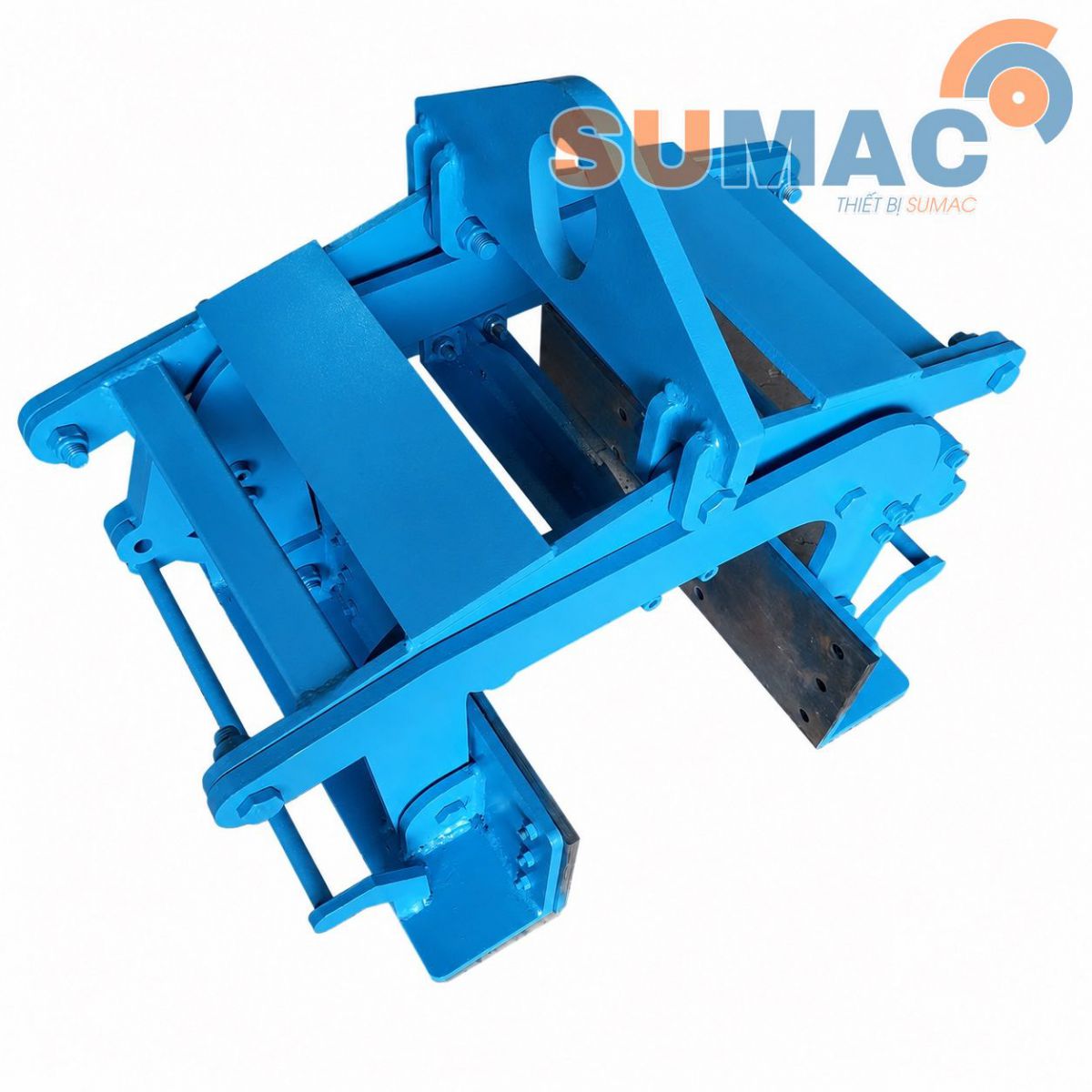

Cấu tạo của kẹp cẩu dải phân cách

Khung kẹp bằng thép chịu lực

Phần khung chính được gia công từ thép tấm dày, có khả năng chịu tải trọng lớn và hạn chế biến dạng khi làm việc. Các vị trí chịu lực được hàn gia cường nhằm tăng độ cứng và tuổi thọ cho thiết bị.

Cơ cấu tay đòn tự kẹp

Các tay đòn được liên kết bằng chốt và bu lông. Khi móc cẩu kéo thiết bị lên, cơ cấu tay đòn sẽ truyền lực đến hai má kẹp, tạo lực giữ chặt dải phân cách.

Thiết kế này giúp thiết bị hoạt động mà không cần sử dụng điện hoặc hệ thống thủy lực riêng.

Má kẹp tiếp xúc

Má kẹp là bộ phận tiếp xúc trực tiếp với hai bên thành bê tông. Bề mặt má kẹp có thể được thiết kế dạng phẳng, có gân hoặc bổ sung vật liệu tăng ma sát tùy theo yêu cầu sử dụng.

Tai cẩu trung tâm

Tai cẩu được bố trí ở phía trên thiết bị, dùng để kết nối với móc cẩu, ma ní hoặc dây xích nâng. Vị trí tai cẩu được tính toán để thiết bị cân bằng khi nâng tải.

Chốt, bu lông và cơ cấu khóa

Các chốt liên kết cho phép tay kẹp chuyển động linh hoạt. Một số mẫu kẹp có thêm cơ cấu khóa mở để thuận tiện khi đặt thiết bị vào hoặc tháo khỏi dải phân cách.

Giải thích thiết bị kẹp nâng dải phân cách

1. Khái niệm & ứng dụng kẹp cẩu giải phân cách

- Là thiết bị gắn vào cần cẩu, máy xúc hoặc các cơ cấu nâng khác để kẹp chặt và di chuyển dải phân cách bê tông

– loại barrier thường dùng trên đường cao tốc, công trình giao thông.

- Thiết kế nhằm đảm bảo an toàn, dễ vận hành, và giảm thiểu trầy xước hoặc hư hại cho bê tông.

2. Ưu điểm nổi bật kẹp cẩu giải phân cách

- Tự động đóng/mở theo trọng lực: Khi đặt lên, thiết bị tự khóa; hạ xuống, tự mở.

- Tiếp xúc nhẹ nhàng: Miếng đệm cao su lót giúp bảo vệ bề mặt bê tông khỏi trầy xước

- Tải trọng lớn : nâng hạ từ 100 kg đến 2 tấn, độ mở rộng kẹp từ 0 mm đến 700mm

Nguyên lý hoạt động

Kẹp cẩu nâng hạ dải phân cách hoạt động dựa trên nguyên lý đòn bẩy và lực ma sát.

Quy trình cơ bản gồm:

1. Đưa kẹp vào đúng vị trí của dải phân cách.
2. Điều chỉnh hai má kẹp tiếp xúc đều với thành bê tông.
3. Kết nối tai cẩu với móc nâng hoặc dây xích.
4. Khi thiết bị nâng lên, tay đòn tự động ép hai má kẹp vào vật nâng.
5. Di chuyển dải phân cách đến vị trí cần lắp đặt.
6. Hạ tải hoàn toàn rồi mở kẹp và đưa thiết bị ra ngoài.

Lực nâng càng lớn thì cơ cấu tay đòn càng tạo lực kẹp chặt. Tuy nhiên, người vận hành phải sử dụng đúng tải trọng thiết kế và tuân thủ quy trình an toàn.

Ưu điểm của kẹp cẩu nâng hạ dải phân cách

Nâng hạ nhanh chóng

Thiết bị giúp rút ngắn đáng kể thời gian kẹp và di chuyển dải phân cách so với phương pháp buộc dây cáp thủ công.

Hạn chế làm hỏng bê tông

Kẹp đúng vị trí giúp giảm nguy cơ sứt mẻ cạnh, trầy xước hoặc nứt vỡ dải phân cách trong quá trình nâng.

Tăng mức độ an toàn

Cơ cấu kẹp cơ khí giữ vật nâng ổn định, hạn chế hiện tượng trượt dây hoặc mất cân bằng khi di chuyển.

Không cần nguồn điện

Thiết bị hoạt động hoàn toàn bằng cơ cấu cơ khí nên không cần cấp điện, dầu thủy lực hoặc khí nén. Điều này giúp kẹp dễ sử dụng tại các công trường ngoài trời.

Độ bền cao

Kết cấu thép chịu lực, chốt liên kết chắc chắn và lớp sơn bảo vệ giúp sản phẩm làm việc tốt trong điều kiện công trường có bụi, độ ẩm và va đập.

Tiết kiệm nhân công

Thay vì cần nhiều người hỗ trợ buộc cáp và căn chỉnh, kẹp cẩu giúp đơn giản hóa quá trình nâng hạ, giảm số lượng nhân công trực tiếp làm việc gần vật nặng.

Ứng dụng của kẹp cẩu dải phân cách

Kẹp nâng dải phân cách được sử dụng trong nhiều công việc như:

• Thi công và lắp đặt dải phân cách bê tông trên đường bộ
• Thay thế các khối bê tông bị hư hỏng
• Di chuyển dải phân cách tạm thời tại công trường
• Sắp xếp cấu kiện bê tông trong kho hoặc bãi tập kết
• Thi công đường cao tốc, quốc lộ và khu công nghiệp
• Phân luồng giao thông tại các khu vực sửa chữa đường
• Nâng hạ bó vỉa và cấu kiện bê tông có kích thước phù hợp

Cách lựa chọn kẹp cẩu dải phân cách phù hợp

Xác định tải trọng vật nâng

Tải trọng làm việc của kẹp phải lớn hơn khối lượng thực tế của dải phân cách. Không nên sử dụng thiết bị ở mức tải sát giới hạn trong thời gian dài.

Kiểm tra kích thước dải phân cách

Cần xác định chiều rộng, chiều cao và hình dạng của cấu kiện bê tông. Khoảng mở của kẹp phải phù hợp để hai má kẹp tiếp xúc đúng vị trí.

Lựa chọn kiểu má kẹp

Má kẹp cần có diện tích tiếp xúc đủ lớn và độ ma sát phù hợp. Với bề mặt bê tông nhẵn, có thể sử dụng má kẹp có gân hoặc lớp đệm chuyên dụng để tăng khả năng bám giữ.

Kiểm tra thiết bị nâng đi kèm

Móc cẩu, dây xích, ma ní và máy nâng phải có tải trọng tương thích với kẹp và vật nâng. Toàn bộ hệ thống cần được kiểm tra đồng bộ trước khi vận hành.

Ưu tiên sản phẩm gia công theo yêu cầu

Trong trường hợp dải phân cách có kích thước đặc biệt, nên đặt gia công kẹp theo đúng tải trọng, khoảng mở và hình dạng thực tế. Điều này giúp thiết bị làm việc ổn định và an toàn hơn.

3. Một số mẫu phổ biến kẹp cẩu hàng khác

- Kẹp Kính : Biên độ kẹp 0~100  mm, tải ≈ 350 kg, tự đóng mở, lót cao su.

- Kẹp tấm bê tông dải phân cách, hộ lan giao thông : Biên độ kẹp 0~300mm, tải nâng hạ ~700kg, lót cao su

Hướng dẫn sử dụng an toàn

Trước mỗi ca làm việc, người vận hành cần kiểm tra:

• Khung kẹp có bị cong, nứt hoặc biến dạng hay không
• Các mối hàn có dấu hiệu bong, nứt hoặc gỉ sét nghiêm trọng không
• Chốt, bu lông và tay đòn có hoạt động bình thường không
• Má kẹp có bị mòn hoặc bám dầu mỡ không
• Tai cẩu, móc cẩu và ma ní có đúng tải trọng không

Trong quá trình nâng, không để người đứng phía dưới hoặc trong vùng di chuyển của dải phân cách. Nên nâng thử vật lên khỏi mặt đất một khoảng nhỏ để kiểm tra độ cân bằng và khả năng giữ tải trước khi di chuyển.

Không kéo xiên, giật tải, nâng quá tải hoặc sử dụng kẹp cho cấu kiện không phù hợp với thiết kế.

Bảo dưỡng kẹp cẩu nâng hạ dải phân cách

Để thiết bị hoạt động ổn định, cần thực hiện bảo dưỡng định kỳ:

• Vệ sinh đất, cát và bụi bê tông sau khi sử dụng
• Bôi trơn các vị trí chốt xoay
• Siết lại bu lông khi phát hiện lỏng
• Kiểm tra độ mòn của má kẹp
• Sơn chống gỉ tại những vị trí bong tróc
• Thay thế chốt hoặc chi tiết biến dạng kịp thời
• Bảo quản thiết bị tại nơi khô ráo khi không sử dụng

Gia công kẹp cẩu dải phân cách theo yêu cầu

Mỗi loại dải phân cách có kích thước và khối lượng khác nhau. Vì vậy, kẹp cẩu có thể được thiết kế và gia công theo các thông số thực tế như:

• Tải trọng nâng yêu cầu
• Chiều rộng dải phân cách
• Khoảng mở má kẹp
• Kiểu bề mặt tiếp xúc
• Kích thước tai cẩu
• Màu sơn thiết bị
• Cơ cấu khóa đóng mở
• Yêu cầu sử dụng với xe cẩu hoặc máy xúc

Việc gia công đúng thông số giúp tăng khả năng giữ tải, hạn chế hư hỏng cấu kiện và nâng cao độ an toàn trong quá trình thi công.

Báo giá kẹp cẩu nâng hạ dải phân cách

Giá kẹp cẩu dải phân cách phụ thuộc vào tải trọng, kích thước khung, độ dày vật liệu, khoảng mở má kẹp và yêu cầu gia công. Những mẫu kẹp có tải trọng lớn hoặc thiết kế riêng thường có chi phí cao hơn loại tiêu chuẩn.

Khách hàng nên cung cấp hình ảnh, kích thước và khối lượng dải phân cách để được tư vấn mẫu kẹp phù hợp và báo giá chính xác.

Câu hỏi thường gặp

Kẹp cẩu dải phân cách có tự giữ tải không?

Có. Phần lớn thiết bị sử dụng cơ cấu tay đòn tự kẹp. Khi nâng lên, lực kéo tạo ra lực ép tại hai má kẹp để giữ vật nâng.

Có thể dùng kẹp để nâng bó vỉa bê tông không?

Có thể, với điều kiện kích thước, hình dạng và tải trọng bó vỉa nằm trong phạm vi thiết kế của kẹp. Không nên tự ý sử dụng khi hai má kẹp không tiếp xúc chắc chắn.

Kẹp có cần sử dụng điện hoặc thủy lực không?

Không. Các mẫu kẹp cơ khí thông dụng hoạt động bằng lực nâng và nguyên lý đòn bẩy nên không cần nguồn điện hay bộ nguồn thủy lực.

Có nhận gia công kẹp theo kích thước riêng không?

Kẹp cẩu có thể được gia công theo tải trọng, khoảng mở và kích thước dải phân cách thực tế để đáp ứng từng công trình.

Ưu điểm của bộ kẹp gắp bê tông khối

1. Đặc điểm: Thiết kế đơn giản, dễ sử dụng.
2. Ưu điểm:
   • Chi phí thấp.
   • Phù hợp cho các công trình nhỏ.
3. Nhược điểm: Khả năng nâng tải có hạn chế.

H2. Mẫu kẹp đá khối dùng cho khênh tay hoặc dùng cho cẩu máy ngoài công trường

So với mẫu kẹp cẩu đá chuyên dùng cho cẩu máy - cẩu trục thì thiết kế này kèm 2 tay cho người khênh hai bên

Thiết kế kẹp cẩu cồng kềnh hơn không phù hợp trong nhà xưởng

Tổng kết & đề xuất

Cơ chế hoạt động: Thường dùng trọng lực để đóng/mở tự động, lót cao su, nâng an toàn và hiệu quả.

Chọn theo nhu cầu: vật liệu nâng hạ, kích thước và tải trọng nâng hậ

Yếu tố cần cân nhắc: tải trọng, biên độ kẹp, loại barrier (Jersey, F‑shape…), tiêu chuẩn an toàn (ví dụ ASME, OSHA), cũng như hỗ trợ kỹ thuật địa phương.
