Xi lanh thủy lực cảm biến từ 80 hành trình 200mm, xi lanh cảm biến từ 125 hành trình 200mm

2025-07-21 15:54:23

Xi lanh thủy lực cảm biến từ 80 hành trình 200mm, xi lanh cảm biến từ 125 hành trình 200mm

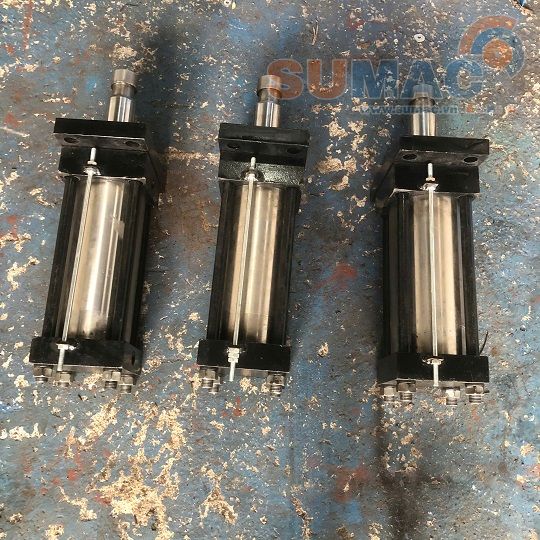

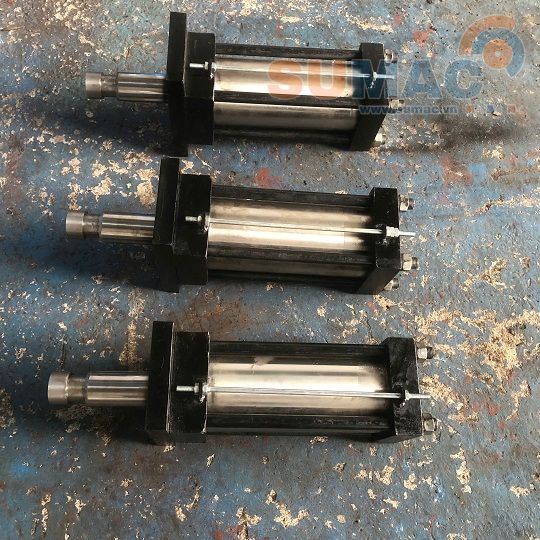

Xi lanh thủy lực cảm biến từ là loại xi lanh thủy lực được tích hợp cảm biến từ (sensor từ) để phát hiện vị trí piston trong quá trình hoạt động. Loại xi lanh này được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp, máy ép, robot công nghiệp, thiết bị nâng hạ, hoặc dây chuyền sản xuất yêu cầu kiểm soát chính xác hành trình piston.

THÔNG SỐ KỸ THUẬT XI LANH THỦY LỰC CẢM BIẾN TỪ 80, HÀNH TRÌNH 200MM

- Lòng xi lanh : 80/90 mm

- Ty xi lanh : D40mm

- Hành trình : 200mm

- Áp suất làm việc tối đa : 140 bar

- Loại xi lanh : HOB vuông, có bích phụ FA

- Xi lanh cảm biến từ, xi lanh thủy lực vuông inox

THÔNG SỐ KỸ THUẬT XI LANH THỦY LỰC CẢM BIẾN TỪ 125, HÀNH TRÌNH 200MM

- Lòng xi lanh : 125/140 mm

- Ty xi lanh : D60mm

- Hành trình : 200mm

- Áp suất làm việc tối đa : 140 bar

- Loại xi lanh : HOB vuông, có bích phụ FA

- Xi lanh cảm biến từ, xi lanh thủy lực vuông inox

Cấu tạo cơ bản của xi lanh thủy lực cảm biến từ:

Thân xi lanh (Cylinder body) – thường là thép hoặc hợp kim nhôm.
Piston và cần piston (Rod) – di chuyển nhờ áp lực dầu thủy lực.
Phớt làm kín (seal) – ngăn rò rỉ dầu.
Cảm biến từ (Reed sensor hoặc Hall sensor) – gắn bên ngoài hoặc trong rãnh của xi lanh.
Nam châm (Magnet) – gắn bên trong piston, cảm biến sẽ phát hiện vị trí khi piston đi qua.

Nguyên lý hoạt động xi lanh thủy lực

Piston trong xi lanh có gắn nam châm vĩnh cửu.
Khi piston di chuyển, cảm biến từ phát hiện sự thay đổi từ trường.
Cảm biến gửi tín hiệu điện đến bộ điều khiển (PLC, vi điều khiển...) để xử lý.
Giúp xác định vị trí, hành trình, điểm dừng, hoặc điều khiển logic tiếp theo.

Ưu điểm xi lanh thủy lực cảm biến từ

Giúp kiểm soát chính xác hành trình piston.
Tăng độ chính xác và tính tự động của hệ thống.
Không cần tiếp xúc cơ học → ít mài mòn, tuổi thọ cao.
Dễ dàng kết nối với hệ thống điều khiển PLC.

Ứng dụng:

Máy đóng gói, ép nhựa, dập kim loại.
Dây chuyền lắp ráp ô tô, điện tử.
Hệ thống điều khiển thông minh, robot thủy lực.
Ứng dụng đo hành trình hoặc vị trí.

Nếu bạn cần gợi ý cụ thể về loại xi lanh thủy lực có cảm biến từ, hoặc sơ đồ kết nối, chọn cảm biến, báo giá hãy liên hệ với Máy và thiết bị Sumac.
