Bộ xích chùm ngáo cẩu tôn 10 tấn

2025-11-27 10:56:26

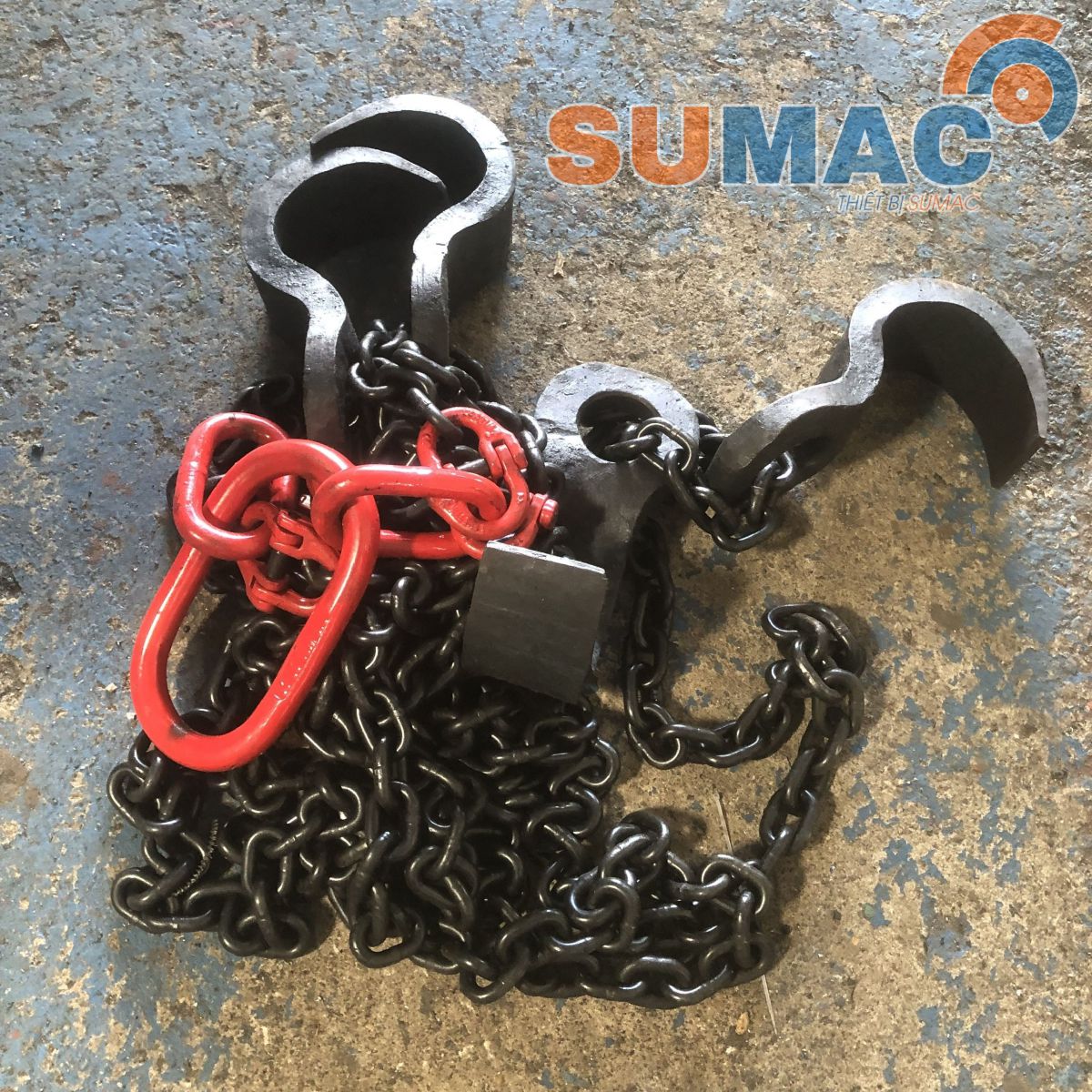

Bộ xích chùm ngáo cẩu tôn 10 tấn

Bộ xích chùm ngáo cẩu tôn tấm là một hệ thống thiết bị nâng hạ chuyên dụng, được thiết kế để cẩu, nâng và di chuyển các vật liệu dạng tấm phẳng như tôn tấm, thép tấm, kim loại dẹt một cách an toàn và hiệu quả, thường được sử dụng trong các nhà máy, xưởng cơ khí, và công trình xây dựng.

Bộ xích chùm ngáo cẩu tôn 10 tấn là thiết bị cẩu được vật tư thiết bị lên đến 10 tấn

Cấu tạo & Chức năng bộ xích chùm cẩu tôn 10 tấn

Bộ xích chùm ngáo cẩu tôn tấm về cơ bản có cấu tạo như một sling xích chùm (thường là 2 chân hoặc 4 chân), nhưng ở đầu mỗi nhánh xích được lắp đặt Ngáo cẩu tôn thay vì móc cẩu tiêu chuẩn.

Bộ phận	Mô tả chức năng
Ngáo Cẩu Tôn (Kẹp Tôn)	Bộ phận chính kẹp chặt và giữ tấm tôn/thép. Có thiết kế ngàm kẹp (hoặc răng cưa) và cơ chế khóa an toàn, hoạt động dựa trên nguyên tắc lực ma sát và tải trọng để bám chặt vào mép vật liệu khi được nâng lên.
Sling Xích Chùm (Chain Sling)	Gồm các sợi xích chịu lực (thường là xích Grade 80 trở lên), kết nối các ngáo cẩu với nhau và phân bổ tải trọng đồng đều.

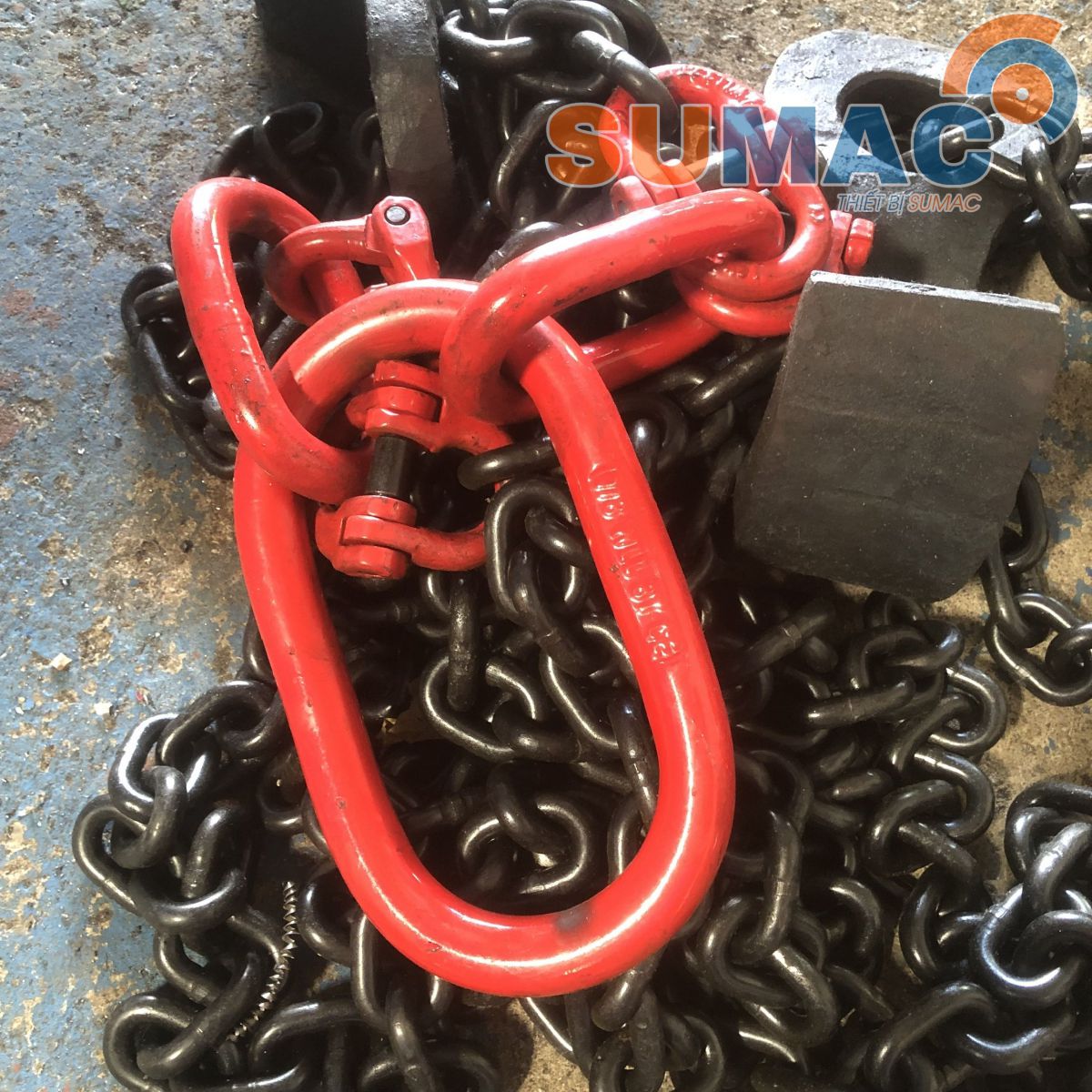

Khuyên Cẩu (Master Link)	Vòng thép lớn (thường hình bầu dục) nằm ở đỉnh, dùng để móc nối toàn bộ hệ thống xích vào móc cẩu của thiết bị nâng hạ (cẩu trục, pa lăng, cần cẩu...).
Nối Xích	Các phụ kiện dùng để liên kết xích với khuyên cẩu và ngáo cẩu.

Nguyên lý hoạt động xích chùm cẩu tôn

Nguyên lý hoạt động cốt lõi nằm ở Ngáo cẩu tôn:

Gắn kẹp: Người vận hành đặt ngàm kẹp của ngáo cẩu vào mép tấm tôn/thép cần nâng.
Kẹp chặt: Khi thiết bị nâng (cẩu trục) bắt đầu kéo hệ thống xích lên, tải trọng kéo sẽ truyền lực làm cho cơ cấu kẹp trên ngáo siết chặt vào tấm tôn.
An toàn: Tấm tôn được giữ chặt bằng lực ma sát cực lớn và cơ chế khóa an toàn, đảm bảo không bị trượt hoặc rơi trong suốt quá trình nâng hạ và di chuyển.

Thông số kỹ thuật phổ biến bộ xích cẩu tôn

Tải trọng làm việc (WLL): Phổ biến từ 1 tấn, 2 tấn, 3 tấn, 5 tấn, 10 tấn cho đến 20 tấn (tính theo tổng tải trọng tối đa của cả bộ xích chùm).
Chất liệu: Thường là thép hợp kim cường lực (rèn hoặc đúc), có độ bền và khả năng chịu tải cao.
Số chân xích: Phổ biến là bộ 2 chân hoặc 4 chân, được lựa chọn dựa trên kích thước và yêu cầu cân bằng của tấm tôn.

Lưu ý an toàn khi sử dụng

Chọn Tải trọng: Phải chọn bộ xích chùm ngáo cẩu có tải trọng làm việc an toàn (WLL) lớn hơn khối lượng thực tế của tấm tôn cần nâng.
Sử dụng theo bộ: Thường sử dụng 4 ngáo cẩu (tại 4 góc) cho tấm phẳng để đảm bảo cân bằng và an toàn tối đa.
Kiểm tra thường xuyên: Luôn kiểm tra các bộ phận của ngáo cẩu (ngàm kẹp, chốt an toàn) và xích (nứt, mòn) trước mỗi lần sử dụng.
Góc nâng an toàn: Đảm bảo góc nâng của các nhánh xích không quá lớn (thường là dưới $60^\circ$ so với phương ngang) để tránh giảm tải trọng làm việc của hệ thống.
